PICOe-GM45A Half-Size CPU Card

Page 66

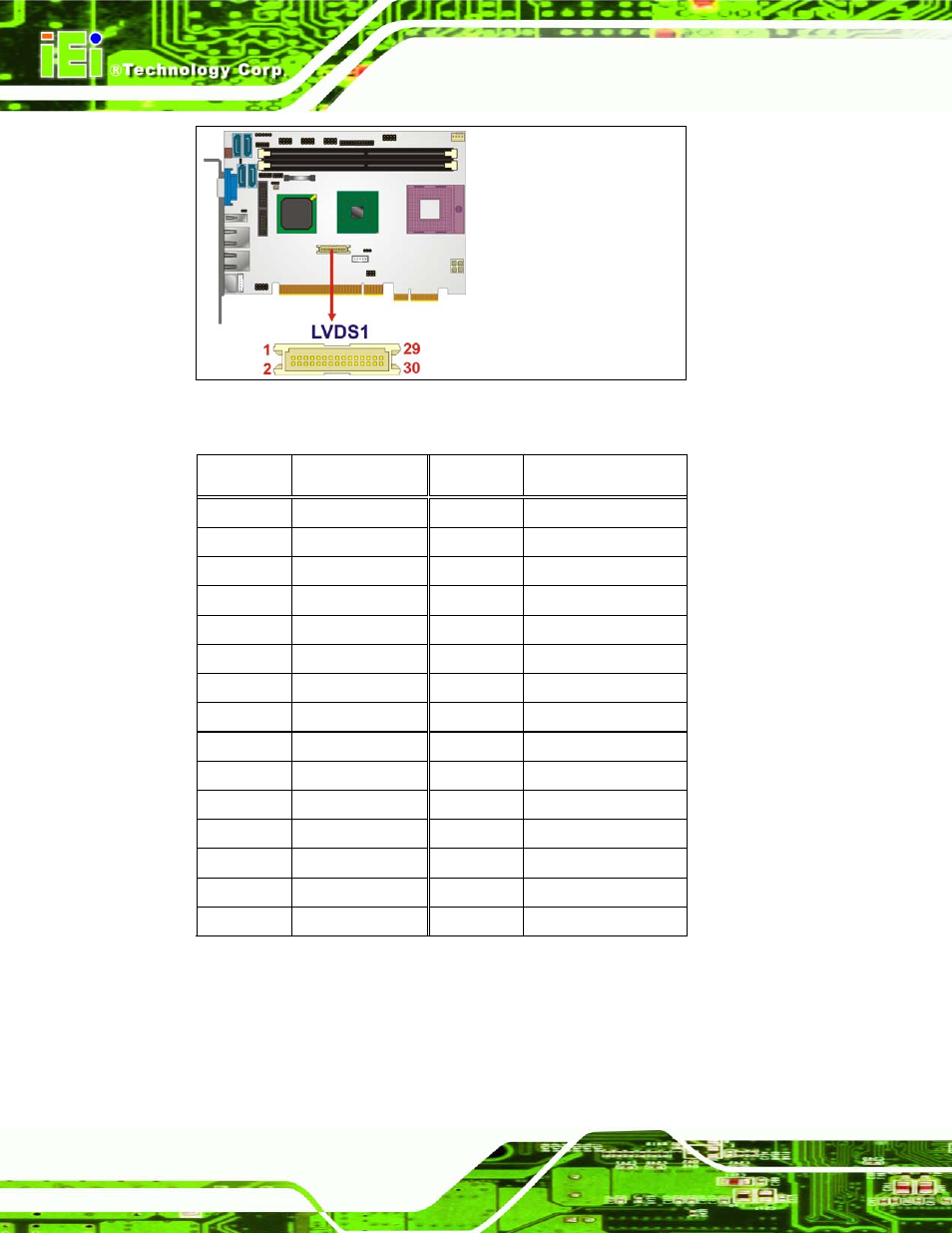

Figure 4-12: LVDS LCD Connector Pinout Location

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1 GND

2 GND

3 A_Y0 4 A_Y0#

5 A_Y1 6 A_Y1#

7 A_Y2 8 A_Y2#

9 A_CK 10

A_CK#

11 A_Y3

12 A_Y3#

13 GND

14 GND

15 B_Y0

16 B_Y0#

17 B_Y1

18 B_Y1#

19 B_Y2

20 B_Y2#

21 B_CK

22 B_CK#

23 B_Y3

24 B_Y3#

25 GND

26 GND

27 VCC/VCC1

28 VCC/VCC2

29 VCC/VCC3

30 VCC/VCC4

Table 4-12: LVDS LCD Port Connector Pinouts
