2.7 Entrée du câble
Options d'entrée du câble
• Presse-étoupe (prémontés) ou
• adaptateurs de conduit de 2 pouces (fournis dans
le sac d'accessoires)

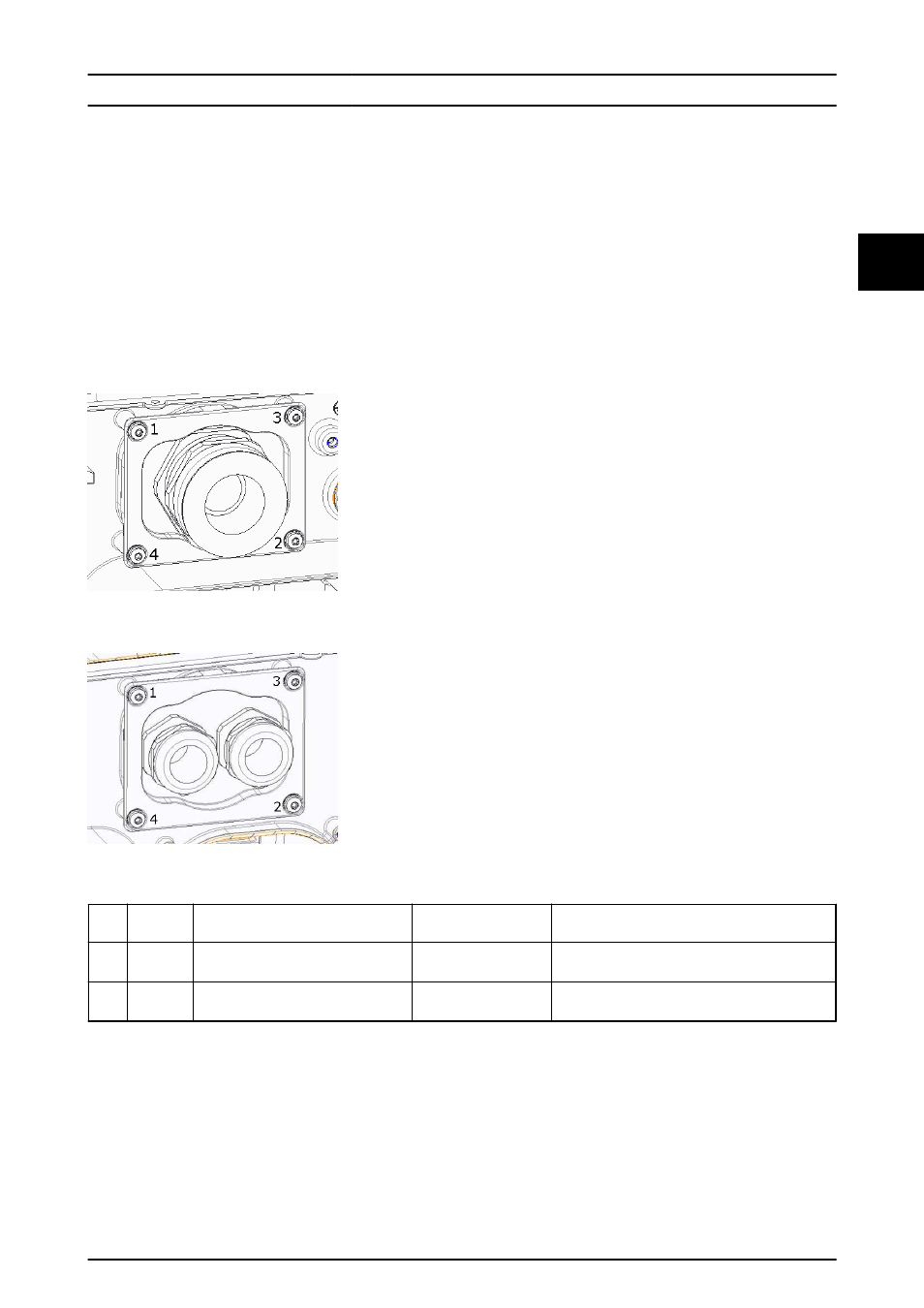

En cas de remplacement par les adaptateurs de conduit
2 pouces, veiller à serrer les vis dans l'ordre indiqué sur
l'Illustration 2.19 et l'Illustration 2.20. Serrer d'abord toutes
les vis avec un couple de 0,75 Nm (6,5 po-lbf) puis de
1,5 Nm (13 po-lbf).
Illustration 2.19 Support de montage AC
Illustration 2.20 Support de montage DC
Borne Plage 1) Température nominale max. du
conducteur
Matériau du conducteur Diamètre de la gaine du câble avec presse-
étoupe fourni
AC 16-95 mm 2
6-4/0 AWG
90 °C Al/Cu 37-44 mm
PV 16-95 mm 2
6-4/0 AWG
90 °C Al/Cu 14-21 mm
Tableau 2.1 Tailles de conducteur admissibles
1) Toujours respecter la capacité de courant des câbles utilisés.
