1.5 Présentation de la zone d'installation

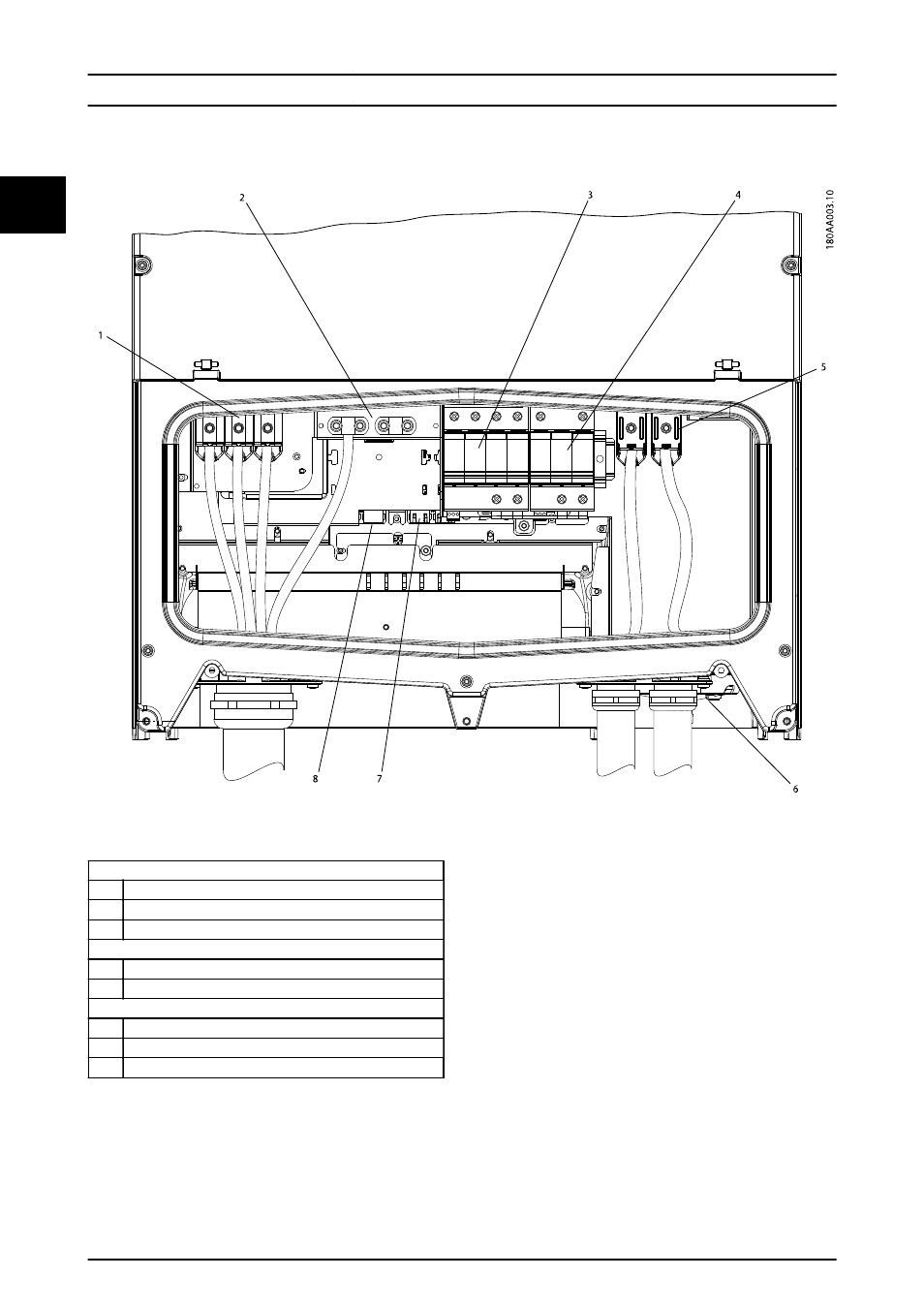

Illustration 1.4 Présentation de la zone d'installation
PELV (peuvent être touchés sans danger)
2 Mise à la terre de l'équipement
7 Interface Ethernet x 2
8 Interface RS-485 (non utilisé)
Partie sous tension
1 Bornes de connexion AC
5 Bornes de connexion PV
Autres
3 Protection contre les surtensions AC
4 Protection contre les surtensions DC
6 Interrupteur PV (en option)
Tableau 1.3 Présentation de la zone d'installation
Introduction
