5.8 Conexiones Ethernet

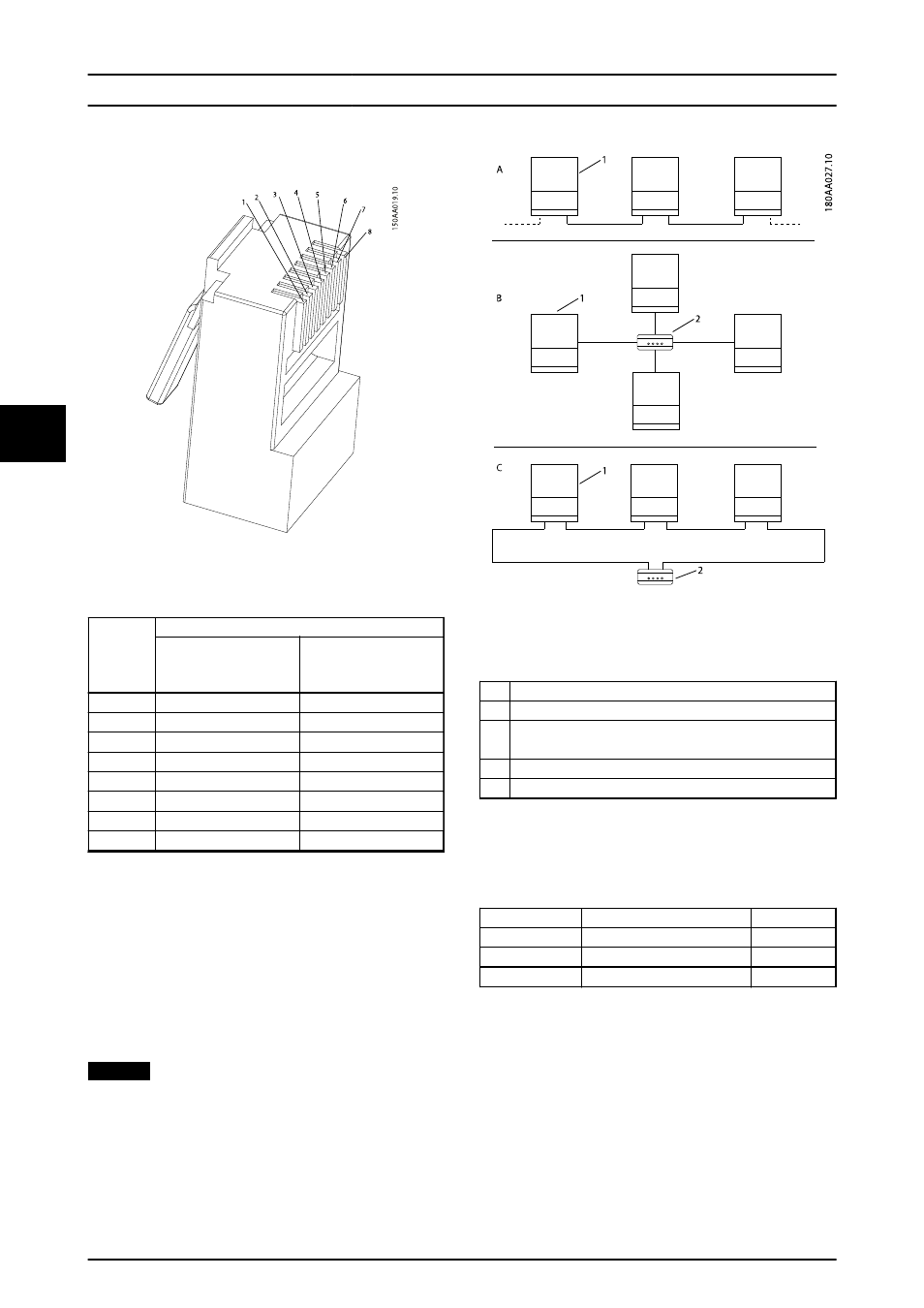

Ilustración 5.4 Datos del diagrama de pines RJ-45 para
Ethernet
Diagrama
de pines
para
Ethernet
Colores estándar
Cat. 5
T-568A
Cat. 5
T-568B
1. RX+ Verde/blanco Naranja/blanco
2. RX Verde Naranja
3. TX+ Naranja/blanco Verde/blanco
4. Azul Azul
5. Azul/blanco Azul/blanco
6. TX- Naranja Verde
7. Marrón/blanco Marrón/blanco
8. Marrón Marrón
Tabla 5.10 Datos del diagrama de pines RJ-45 para Ethernet
5.8.1 Topología de red
El inversor tiene dos conectores Ethernet RJ-45 que
permiten conectar varios inversores en una topología en
cadena como alternativa a la topología típica en estrella.
Los dos puertos son similares y pueden utilizarse indistin-
tamente.
AVISO!
La topología en anillo solo está permitida si se hace con
árbol de expansión compatible con conmutador de
Ethernet.
Ilustración 5.5 Topología de red
A Conexión en cadena
B Topología en estrella
C Topología en anillo (únicamente si se utiliza árbol de
expansión)
1 Inversor MLX
2 Switch Ethernet
Tabla 5.11 Topología de red
El estado de los LED junto al puerto Ethernet se explica en
Tabla 5.12. Hay 2 LED por cada puerto.
Estado LED amarillo LED verde
Apagado Velocidad de 10 Mbit Sin enlace
Encendido Velocidad de 100 Mbit Enlace
Parpadeando - Actividad
Tabla 5.12 Estado de LED
Datos técnicos
