Parámetro Serie MLX
Eléctrico
Seguridad eléctrica • IEC 62109-1/CEI 62109-2 (Clase I, conectado a tierra, componente de
comunicación de Clase II, PELV)
• UL 1741 con inversores FV interactivos EPS sin aislamiento
• IEEE 1547
PELV en las tarjetas de control y comunicaciones Clase II
Funcional
Seguridad funcional • Monitorización de tensión y frecuencia
• Monitorización del contenido CC de la corriente alterna (CA)
• Monitorización de la resistencia de aislamiento
• Control de la corriente de fugas
• UL1998
Detección de funcionamiento en isla: pérdida de la red
eléctrica
• Cambio de frecuencia activa
• Desconexión
• Monitorización trifásica de la red
• ROCOF/SFS
Compatibilidad con RCD 1) Tipo B, 600 mA
Tabla 5.2 Especificaciones de seguridad
1) En función de la normativa local.
5.2 Ajustes de desconexión

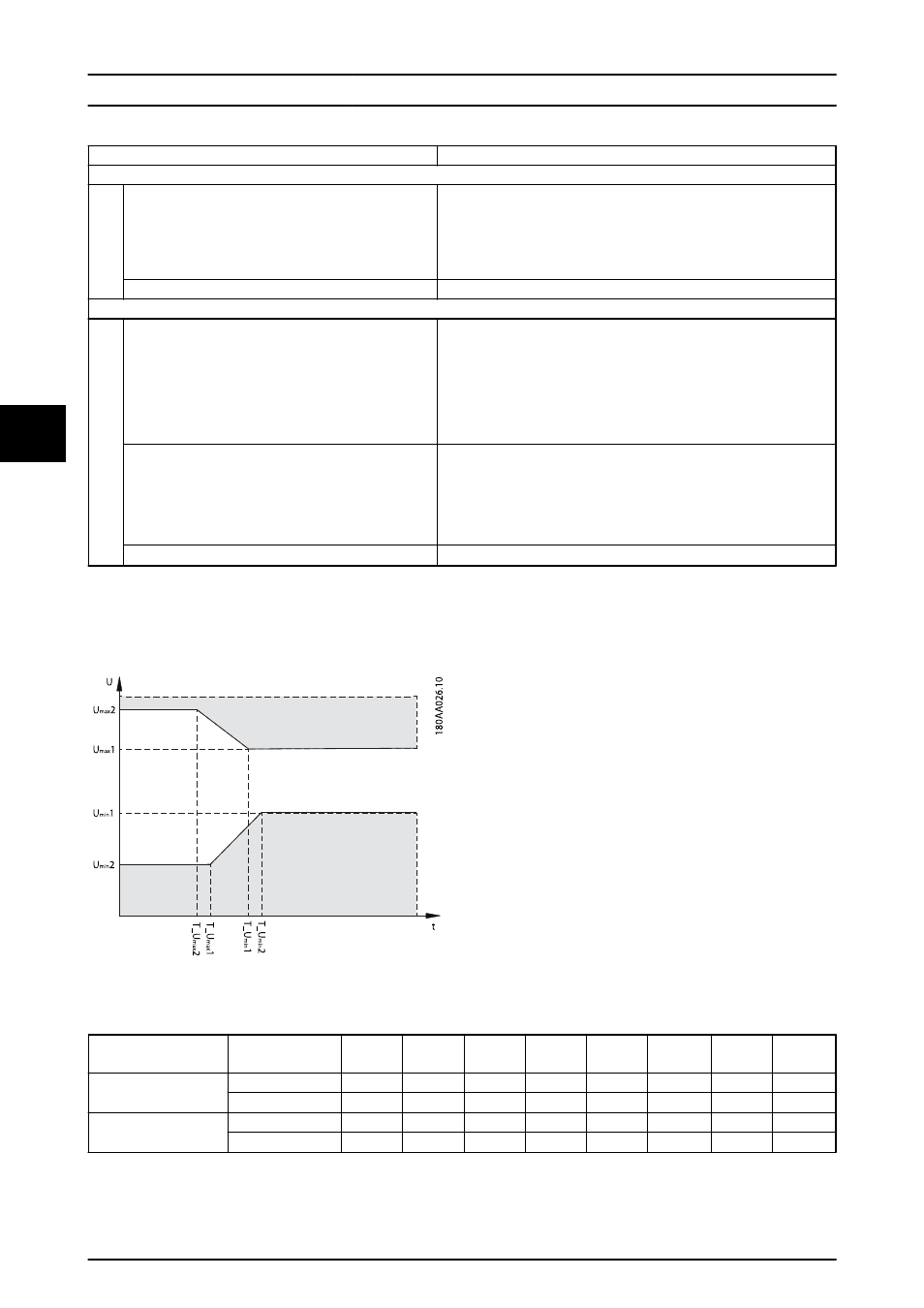

Ilustración 5.1 Desconexión por sobretensión e infratensión
Potencia red U
min
2
[V]
T_U
min
2
[s]
U
min
1
[V]
T_U
min
1
[s]
U
max
1
[V]
T_U
max
1
[s]
U
max
2
[V]
T_U
max
2
[s]
Tensión nom. 400 V Predeterminado 200,00 0,16 352,00 2,00 440,00 1,00 480,00 0,16
Intervalo 160-240 0.1-3.0 300-380 0.5-3.0 420-480 0.5-3.0 440-520 0.1-3.0
Tensión nom. 480 V Predeterminado 240,00 0,16 423,00 2,00 528,00 1,00 576,00 0,16
Intervalo 192-288 0.1-3.0 360-456 0.5-3.0 504-576 0.5-3.0 528-624 0.1-3.0
Tabla 5.3 Niveles de desconexión de tensión por defecto y tiempos de desconexión
Datos técnicos
