5.4 Installationsbedingungen
Parameter Spezifikation
Betriebstemperaturbereich -25 °C – 60 °C (mögliche Leistungsreduzierung über 45 °C)
(-13 °F – 140 °F) (mögliche Leistungsreduzierung über 113 °F)
Lagertemperatur -40 °C – 60 °C (-40° F – 140 °F)
Relative Luftfeuchtigkeit 95% (nicht kondensierend)
Umgebungsklassifizierung gemäß IEC 60721-3-4 4K4H/4Z4/4B2/4S3/4M2/4C2
Kühlkonzept Zwangskühlung
Luftqualität – Allgemein ISA S71.04-1985
Klasse G3 (bei 75 % rF)
Luftqualität – an der Küste, in Industriegebieten und
landwirtschaftlichen Regionen
Muss gemäß ISA S71.04-1985 gemessen und eingestuft werden: G3 (bei 75% rF)
Vibrationen < 1G
Gehäuseschutzklasse IP65
UL 50E Gehäuse-Typ NEMA 3R
Max. Betriebshöhe 2000 m über N.N.
Installation Ständigen Kontakt mit Wasser vermeiden.
Direkte Sonneneinstrahlung vermeiden.
Ausreichende Belüftung sicherstellen.
Auf nicht entflammbarer Oberfläche montieren.
Gerade auf vertikaler Oberfläche montieren.
Staub und Ammoniakgase vermeiden.
Tabelle 5.6 Installationsbedingungen
5.5 Drehmomentspezifikationen

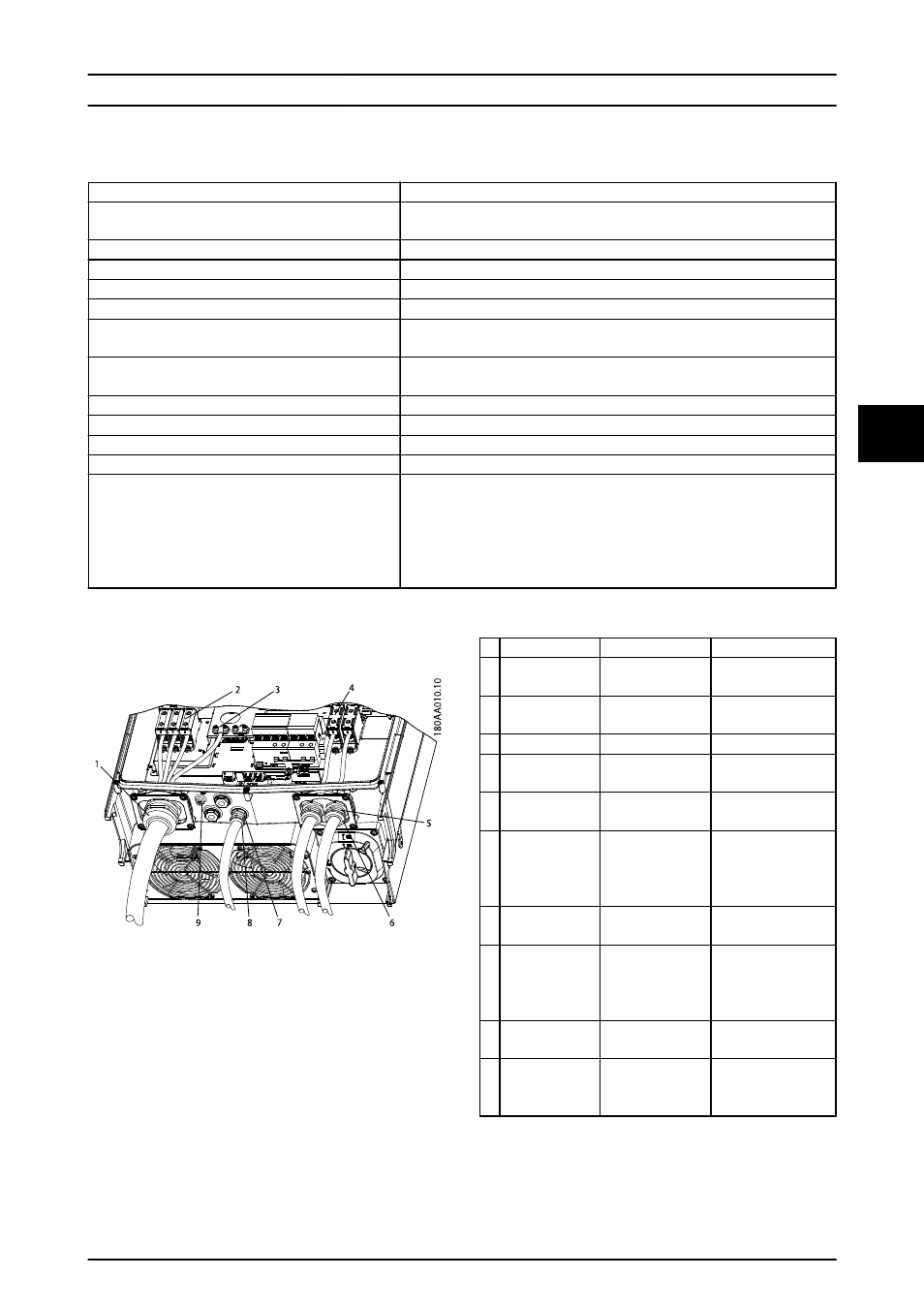

Abbildung 5.2 Überblick über Wechselrichter mit Drehmo-
mentvorgaben
Parameter Werkzeug Anzugsmoment
1 M63-Kabelver-
schraubung
Schraubenschlüssel
65/68 mm
6 Nm (53 in-lbf)
2 Klemmen am AC-
Anschluss
TX 30 14 Nm (124 in-lbf)
3 PE TX 30 3,9 Nm (35 in-lbf)
4 Klemmen am
DC-Anschluss
TX 30 14 Nm (124 in-lbf)
5 M32-Kabelver-
schraubung
Schraubenschlüssel
36 mm
6 Nm (53 in-lbf)
6 Überwurfmutter
für M32-
Kabelverschraub
ung
Schraubenschlüssel
36 mm
1,8 Nm (16 in-lbf)
7 M25-Kabelver-
schraubung
Schraubenschlüssel
33 mm
10 Nm (89 in-lbf)
8 Überwurfmutter
für M25-
Kabelverschraub
ung
Schraubenschlüssel
33 mm
1,8 Nm (16 in-lbf)
9 M6 Geräte-
Erdung
TX 20 3,9 Nm (35 in-lbf)
Vordere
Schrauben (nicht
abgebildet)
TX 30 1,5 Nm (13 in-lbf)
Tabelle 5.7 Anzugsmomentvorgaben
Technische Daten
L00410644-01_2q / Rev. date: 2014-06-02 149
5 5
