1.2 Desembalaje
Índice:
• Inversor
• Placa de montaje
• Bolsa de accesorios, que incluye:
• 6 tacos para tornillos de 8 x 50 mm
• 6 tornillos de montaje de 6 x 60 mm
• 1 prensaestopas M25 con anillo aislante
para cables Ethernet
• 2 soportes de conducto (2 entradas)
• 1 perno de conexión a tierra del equipo,
M6 x 12 mm
• Guía de instalación (folleto)
• Guía rápida (póster)
1.3 Identificación del inversor

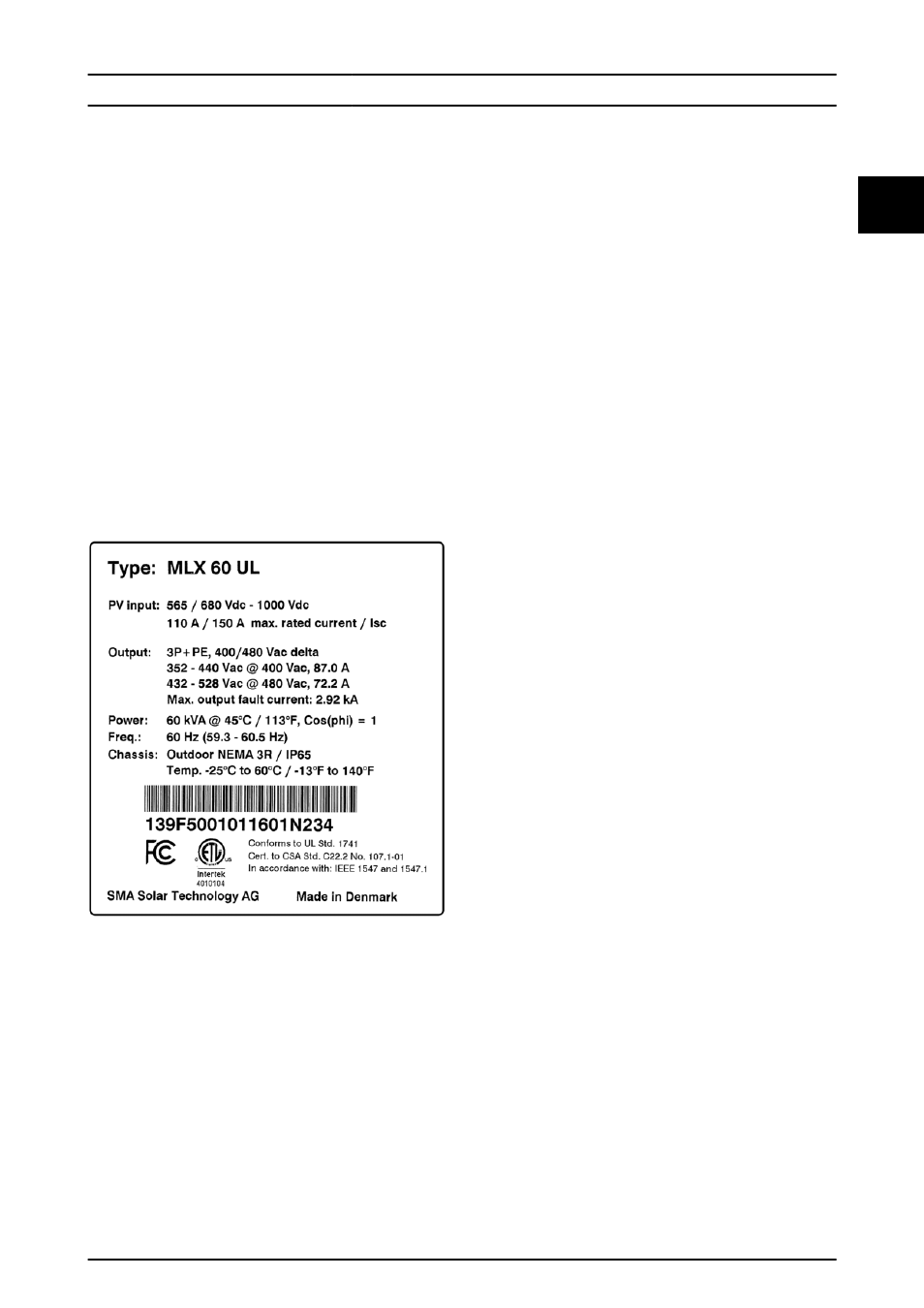

Ilustración 1.3 Etiqueta del producto, ejemplo
La etiqueta del producto, situada en el lateral del inversor,
indica:
• Tipo de inversor.
• Especificaciones importantes.
• Número de serie, ubicado bajo el código de
barras, para identificación del inversor.
1.4 Secuencia de instalación
1. Preste especial atención a las instrucciones de
seguridad importantes que se encuentran al
inicio de este manual.
2. Instale el inversor según los apartados
2.1 Environment and Clearances, 2.2 Mounting the
Mounting Plate y 2.3 Mounting the Inverter.
3. Abra el inversor de acuerdo con 2.5 Access to the
Installation Area.
4. Instale la CA según 2.6 AC Grid Connection.
5. Instale Ethernet según 2.8.1 Ethernet Connections.
6. Conecte la corriente continua según 2.9 PV
Connection.
7. Cierre el inversor según 2.5 Access to the
Installation Area.
8. Active la CA.
9. Para finalizar la puesta en marcha, utilice la
herramienta de puesta en marcha y manteni-
miento locales (herramienta LCS). La herramienta
está disponible en la zona de descargas de
www.sma.de. Los requisitos de hardware para la
herramienta LCS son los siguientes:
• PC con Windows TM 7 o superior
• HDD de 150 Mb
• 2 Gb de RAM
Si desea realizar la configuración mediante la
herramienta LCS, consulte 3.3 LCS Tool.
10. Utilice el seccionador FV para conectar la
corriente continua. Consulte 2.9.2 Connection of
PV.
11. Compruebe los siguientes elementos de la
instalación:
• El display del inversor: el LED de
encendido está en verde.
• Herramienta LCS: el estado del inversor
es «Conectado a la red».
12. El inversor está listo para funcionar.
