1.2 Déballage
Contenu :
• Onduleur
• Plaque de montage
• Sac d'accessoires, contenant :
• 6 chevilles 8 x 50 mm
• 6 vis de montage 6 x 60 mm
• 1 presse-étoupe M25 avec bague d'étan-
chéité pour câbles Ethernet
• 2 supports de conduit (2 po)
• 1 boulon de mise à la terre de l'équi-
pement M6 x 12 mm
• Guide d'installation, format livret
• Guide rapide, format affiche
1.3 Identification de l'onduleur

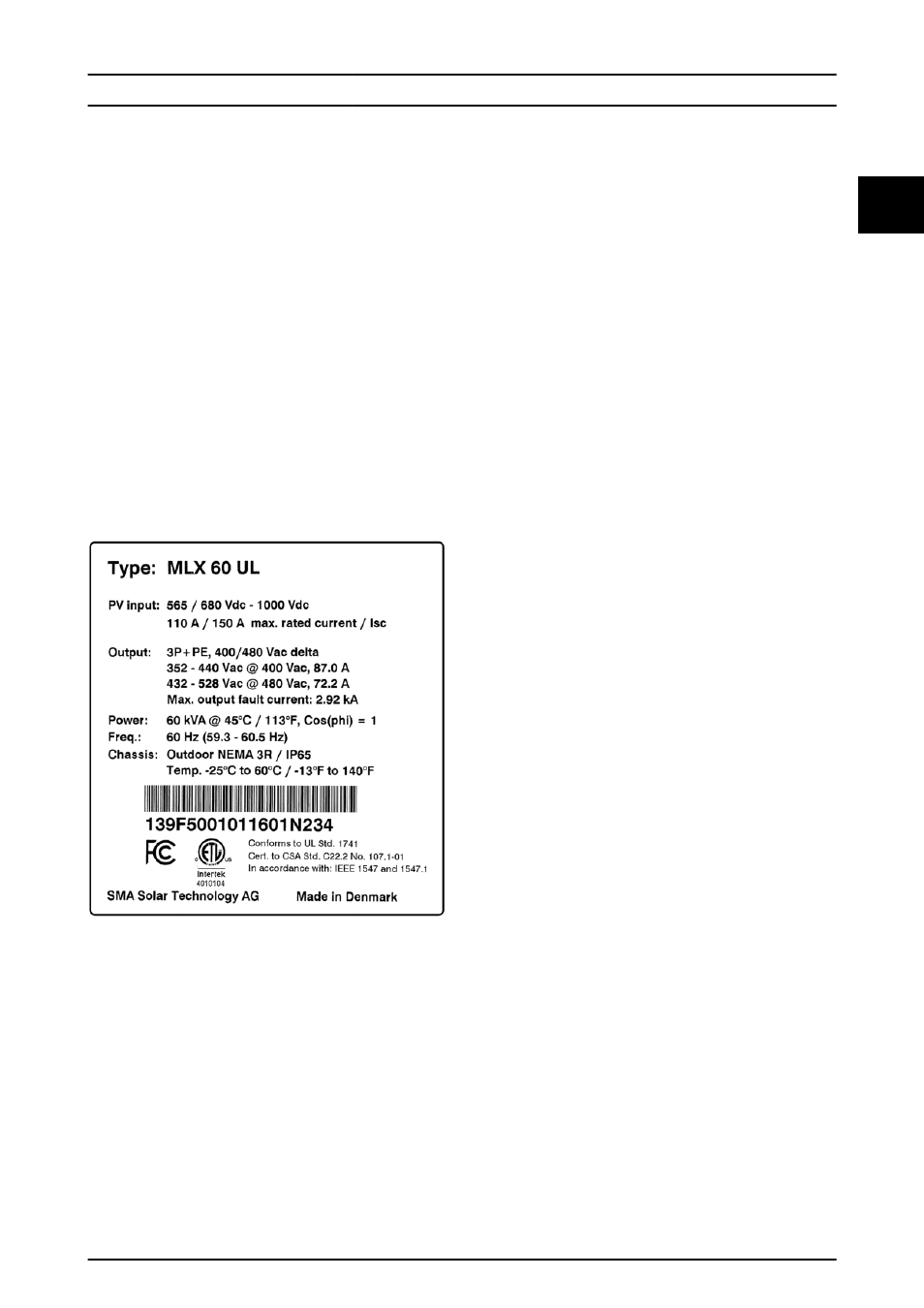

Illustration 1.3 Étiquette du produit, exemple
L'étiquette du produit apposée sur le côté de l'onduleur
indique les éléments suivants :
• Type d'onduleur
• Spécifications importantes
• Numéro de série, situé sous le code à barres,
pour l'identification de l'onduleur
1.4 Séquence d'installation
1. Consulter tout spécialement les consignes de
sécurité importantes au début de ce manuel.
2. Installer l'onduleur en respectant les sections
2.1 Environment and Clearances, 2.2 Mounting the
Mounting Plate et 2.3 Mounting the Inverter.
3. Ouvrir l'onduleur en respectant les consignes de
la section 2.5 Access to the Installation Area.
4. Installer l'AC en respectant les consignes de la
section 2.6 AC Grid Connection.
5. Installer Ethernet selon la section 2.8.1 Ethernet
Connections.
6. Installer le PV en respectant la section 2.9 PV
Connection.
7. Fermer l'onduleur en respectant les consignes de
la section 2.5 Access to the Installation Area.
8. Activer l'AC.
9. Terminer la mise en service à l'aide de l'outil
d'entretien et de mise en service locale (outil
LCS). Il est disponible dans la rubrique de
téléchargement à l'adresse www.sma.de. La
configuration minimale requise pour l'outil LCS
est :
•
système d'exploitation Windows TM 7 ou
supérieur
• disque dur de 150 Mo
• 2 Go de RAM
Pour la configuration via l'outil LCS, se reporter à
la section 3.3 LCS Tool.
10. Allumer le PV en plaçant l'interrupteur PV sur la
position active. Se reporter à la section
2.9.2 Connection of PV.
11. Vérifier l'installation par le biais de :
• l'écran de l'onduleur : la LED verte est
allumée constamment en vert.
• l'outil LCS : dans la vue de l'onduleur,
l'état est En ligne.
12. L'onduleur est maintenant en fonctionnement.
