VORSICHT
Wenn die Blindverschlüsse entfernt werden (siehe (7) in
Abbildung 5.2), verwende Anschlüsse der Typen: 3, 3S, 4,
4X, 6, 6P.
5.6 Spezifikation für die Netzsicherungen
Parameter Spezifikation
Maximaler Wechselrichterstrom, I
acmax 87 A
Empfohlener Typ der trägen Sicherung gL/gG (IEC
60269-1)
100-125 A
Empfohlener Typ der trägen Sicherung Klasse T
(UL/USA)
125 A
Empfohlener Leitungsschutzschalter (MCB) Typ B
oder C
125 A
Tabelle 5.8 Spezifikation für die Netzsicherungen
HINWEIS
Örtliche Vorschriften beachten.
5.7 Technische Daten der Kommunikationsschnittstellen
Schnittstelle Parameter Parameterdetails Spezifikation
Ethernet Kabel Durchmesser Kabelmantel (
⌀)
2 x 5–7 mm
Kabeltyp STP-Kabel (Shielded Twisted Pair, CAT
5e oder SFTP CAT 5e) 2)
Wellenwiderstand (Impedanz) der
Kabel
100
Ω – 120 Ω
RJ-45-Steckverbinder:
2 Stck. RJ-45 für Ethernet
Drahtstärke 24–26 AWG (je nach Ausführung des
RJ-45-Steckers)
Kabelschirmabschluss Über RJ-45-Stecker
Galvanische Schnittstellen-
trennung
Ja, 500 Veff
Direkter Berührungsschutz Doppelte/verstärkte Isolierung Ja
Kurzschlussschutz Ja
Kommunikation Netzwerktopologie Sternverbindung und verkettete
Verbindung
Kabel Max. Kabellänge zwischen
Wechselrichtern
100 m (328 ft)
Max. Anzahl der Wechsel-
richter
42 1)
Tabelle 5.9 Technische Daten der Kommunikationsschnittstellen
1) Max. Anzahl der Wechselrichter beträgt 42 pro Wechselrichter-
manager.
2) Für den Einsatz in Außenbereichen wird für Ethernet ein Erdkabel
(wenn unterirdisch verlegt) empfohlen.

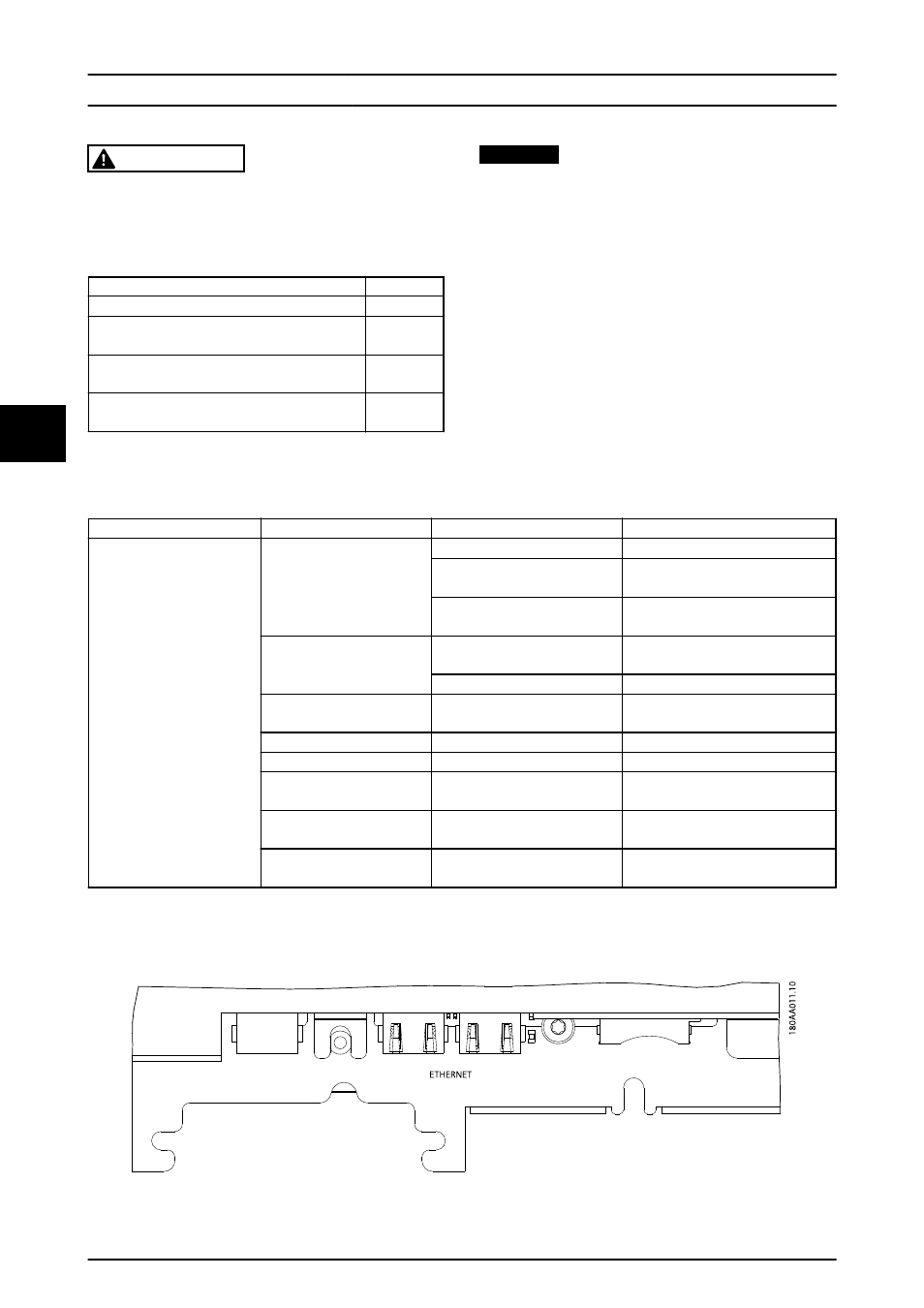

Abbildung 5.3 Kommunikationsschnittstellen
