TN-C-S Kombiniertes TN-C und TN-S-System: Die
Trennung von Schutz- und Neutralleiter erfolgt
am Übergangspunkt zwischen Verteilungsnetz
und Kundenanlage.
TT Wechselstromnetz mit Trennung zwischen
Betriebserde des Erzeugers und der Erde der
Verbraucheranlage
Tabelle 1.2 Abkürzungen
1.2 Auspacken
Inhalt:
• Wechselrichter
• Wandhalterung
• Inhalt des Zubehörbeutels:
• 6 Wanddübel 8 x 50 mm
• 6 Befestigungsschrauben 6 x 60 mm
• 1 M25 Kabelverschraubung mit
Dichtungsmanschette für Ethernet-Kabel
• 2 x Kabelkanal mit Bügelschelle (2")
• 1 Erdungsbolzen M6 x 12 mm
• Installationsanleitung, Booklet-Format
• Kurzanleitung , Posterformat
1.3 Typenschild des Wechselrichters

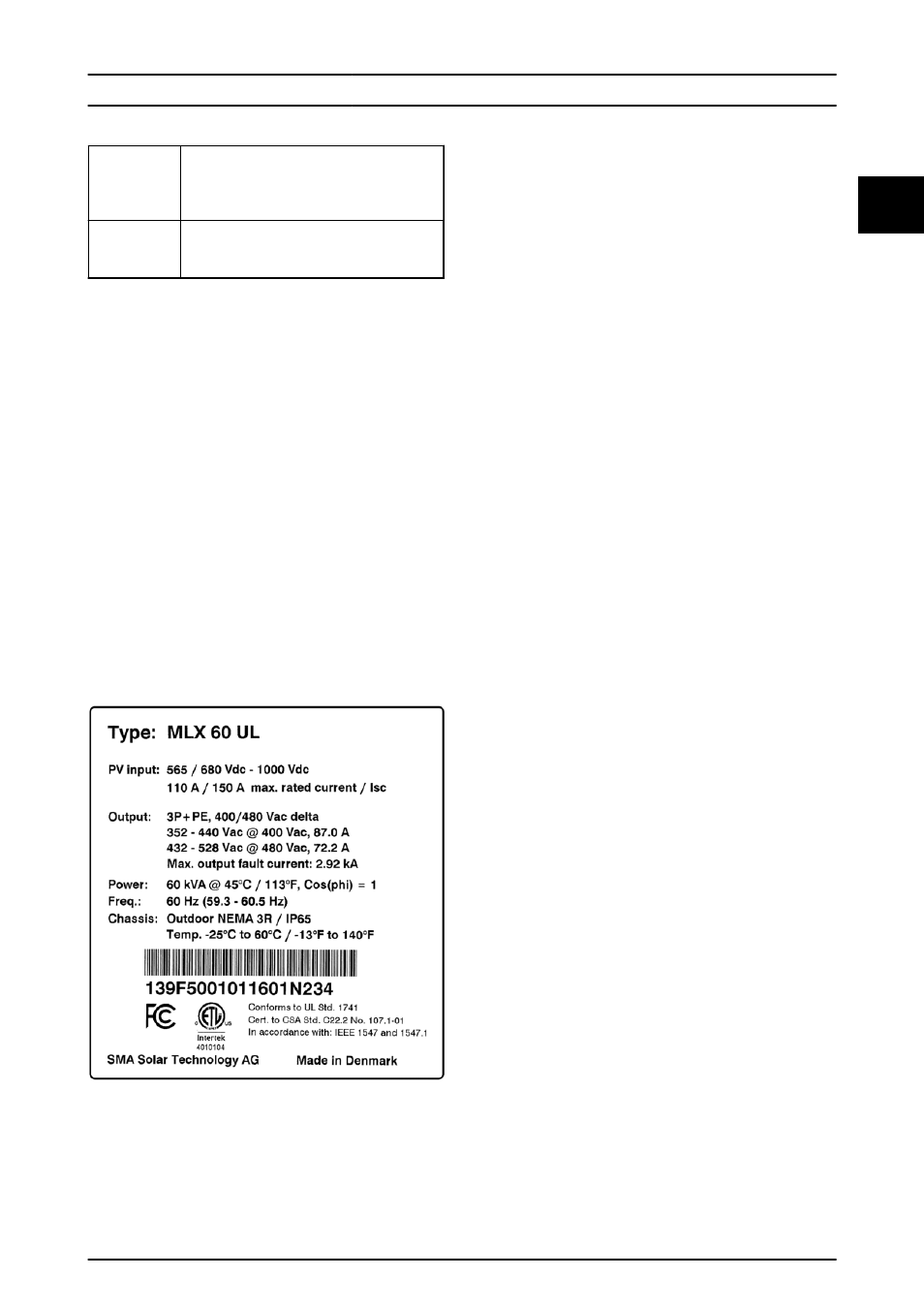

Abbildung 1.3 Typenschild, Beispiel
Auf dem Typenschild an der Seite des Wechselrichters sind
folgende Angaben zu finden:
• Wechselrichter-Typ.
• Wichtige technische Daten.
• Seriennummer zur Identifizierung des Wechsel-
richters (unter dem Barcode)
1.4 Installations-reihenfolge
1. Bitte beachten Sie besonders die Sicherheitshin-
weisen zu Beginn des Handbuchs!
2. Den Wechselrichter gemäß
Abschnitt2.1 Environment and Clearances,
2.2 Mounting the Mounting Plate und 2.3 Mounting
the Invertermontieren.
3. Den Wechselrichter gemäß den Anweisungen
unter 2.5 Access to the Installation Area öffnen.
4. Die AC-Versorgung gemäß Abschnitt 2.6 AC Grid
Connection installieren.
5. Ethernet gemäß Abschnitt 2.8.1 Ethernet
Connections installieren.
6. Das PV-Module mittels Generatoranschlusskasten
2.9 PV Connection installieren.
7. Den Wechselrichter entsprechend den
Anweisungen unter 2.5 Access to the Installation
Area schließen.
8. Wechselstrom einschalten.
9. Inbetriebnahme mittels LCS-Tool abschließen Das
Tool ist im Downloadbereich unter www.sma.de
erhältlich. Hardware Anforderungen für das LCS-
Tool:
•
PC mit Windows TM 7 oder neuer
• min. 150 MByte Platz auf dem HDD
• min. 2 GByte RAM
Zur Einstellung über das LCS-Tool, siehe 3.3 LCS
Tool.
10. PV-System über den PV-Lastschalter einschalten.
Siehe 2.9.2 Connection of PV.
11. Überprüfung der Installation durch:
• Wechselrichteranzeige: LED ‚An' leuchtet
durchgehend grün.
• LCS-Tool: Beim Wechselrichter lautet die
Statusanzeige ‚am Netz'.
12. Der Wechselrichter ist nun in Betrieb.
