5.4 Conditions d'installation
Paramètre Spécification
Plage de température de fonctionnement -25 °C–60 °C (réduction de puissance possible au-dessus de 45 °C)
(-13 °F–140 °F) (réduction de puissance possible au-dessus de 113 °F)
Température de stockage -40 °C–60 °C (-40 °F–140 °F)
Humidité relative 95 % (sans condensation)
Classe environnementale selon CEI 60721-3-4 4K4H/4Z4/4B2/4S3/4M2/4C2
Concept de refroidissement Forcé
Qualité de l'air - Général ISA S71.04-1985
Niveau G3 (à 75 % d'humidité relative)
Qualité de l'air - Zones côtières, industrielles
lourdes et agricoles
Mesure obligatoire et classement selon ISA S71.04-1985 : G3 (à 75 % d'humidité relative)
Vibration < 1 G
Classe de protection étanchéité du boîtier IP65
Type de boîtier UL 50E NEMA 3R
Altitude de fonctionnement max. 2000 m (6562 pi) au-dessus du niveau de la mer.
Installation Éviter toute exposition continue à l'eau.
Éviter la lumière directe du soleil.
Prévoir une circulation d'air adéquate.
Installer sur une surface non inflammable.
Installer à la verticale sur une surface verticale.
Éviter la présence de poussière et de gaz ammoniac.
Tableau 5.6 Conditions d'installation
5.5 Spécifications de couple

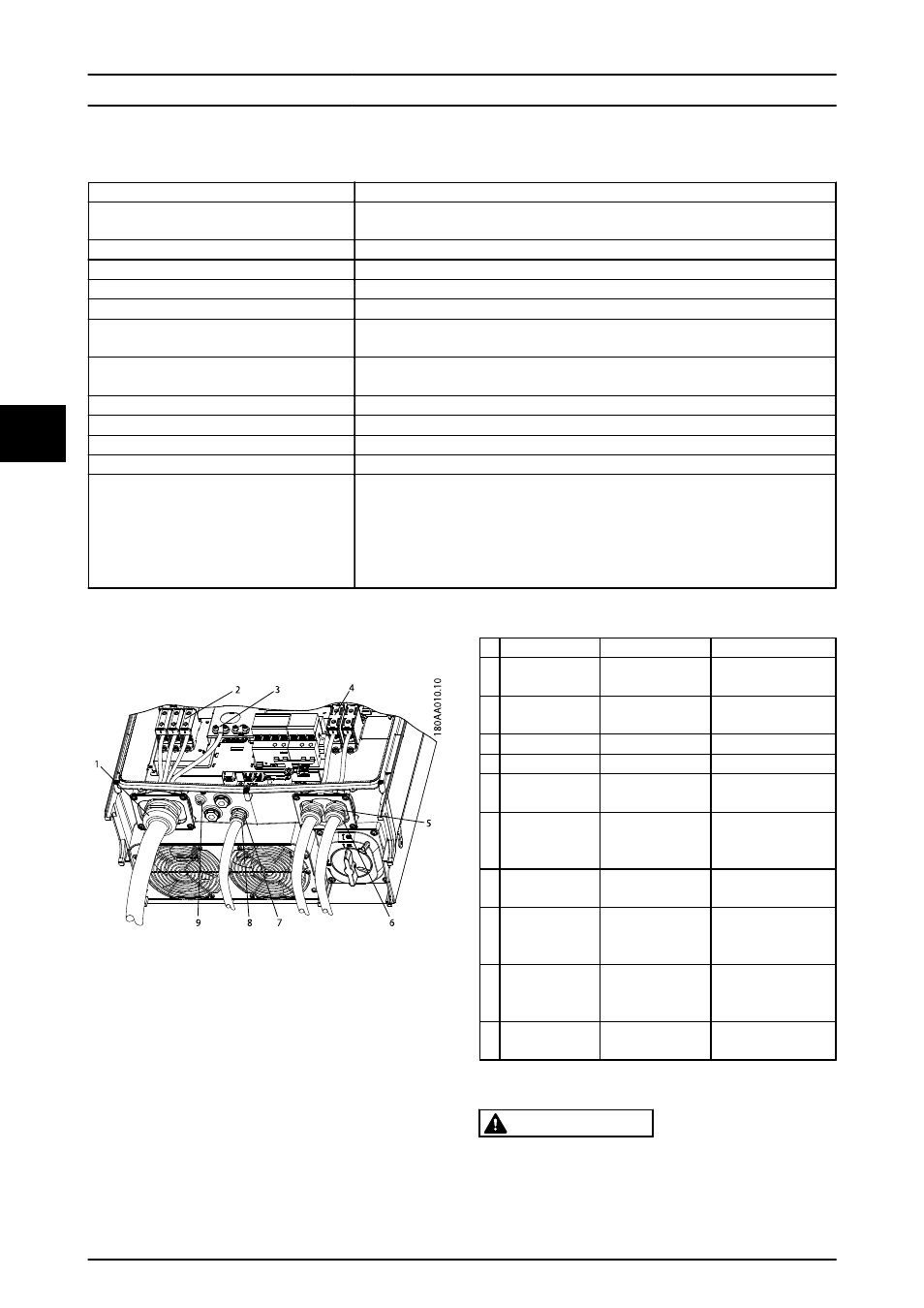

Illustration 5.2 Présentation de l'onduleur avec mentions de
couple
Paramètre Outil Couple de serrage
1 Corps de presse-
étoupe M63
Clé
65/68 mm
6 Nm (53 po-lbf)
2 Bornes sur
bornier AC
TX 30 14 Nm (124 po-lbf)
3 PE TX 30 3,9 Nm (35 po-lbf)
4 Borne sur DC TX 30 14 Nm (124 po-lbf)
5 Corps de presse-
étoupe M32
Clé 36 mm 6 Nm (53 po-lbf)
6 Presse-étoupe
M32, écrou de
compression
Clé 36 mm 1,8 Nm (16 po-lbf)
7 Corps de presse-
étoupe M25
Clé 33 mm 10 Nm (89 po-lbf)
8 Presse-étoupe
M25, écrou de
compression
Clé 33 mm 1,8 Nm (16 po-lbf)
9 Mise à la terre
de l'équipement
M6
TX 20 3,9 Nm (35 po-lbf)
Vis avant (non
illustrée)
TX 30 1,5 Nm (13 po-lbf)
Tableau 5.7 Spécifications de couple de serrage
ATTENTION
Si les bouchons aveugles sont retirés (voir (7) sur
l'Illustration 5.2), utiliser des fixations de type : 3, 3S, 4,
4X, 6, 6P.
Données techniques
110 L00410644-01_2q / Rev. date: 2014-06-02
