5.6 Spécifications du secteur
Paramètre Spécification
Courant maximal de l'onduleur, I acmax 87 A
Type de fusible recommandé gL/gG (CEI 60269-1) 100-125 A
Type de fusible recommandé classe T (UL/É.-U.) 125 A
MCB recommandé type B ou C 125 A
Tableau 5.8 Spécifications du secteur
AVIS!
Respecter les réglementations locales.
5.7 Spécifications de l'interface auxiliaire
Interface Paramètre Détails du paramètre Spécification
Ethernet Câble Diamètre de la gaine du câble (
⌀) 2 x 5-7 mm
Type de câble Paire torsadée blindée (STP Cat 5e ou
SFTP Cat 5e) 2)
Impédance caractéristique du
câble
100
Ω–120 Ω
Connecteurs RJ-45 :
2 RJ-45 pour Ethernet
Épaisseur du fil 24-26 AWG (en fonction de la fiche
d'accouplement RJ-45 métallique)
Terminaison du blindage du câble Via fiche RJ-45 métallique
Isolation d'interface
galvanique
Oui, 500 Vrms
Protection du contact direct Isolation double/renforcée Oui
Protection contre les courts-
circuits
Oui
Communication Topologie du réseau En étoile et en série
Câble Longueur de câble max. entre les
onduleurs
100 m (328 pi)
Nombre max. d'onduleurs 42 1)
Tableau 5.9 Spécifications de l'interface auxiliaire
1) Le nombre max. d'onduleurs par Gestionnaire d'onduleur est limité
à 42.
2) Pour un usage extérieur, un câble enterrable d'extérieur (s'il est
enterré dans la terre) est recommandé pour Ethernet.

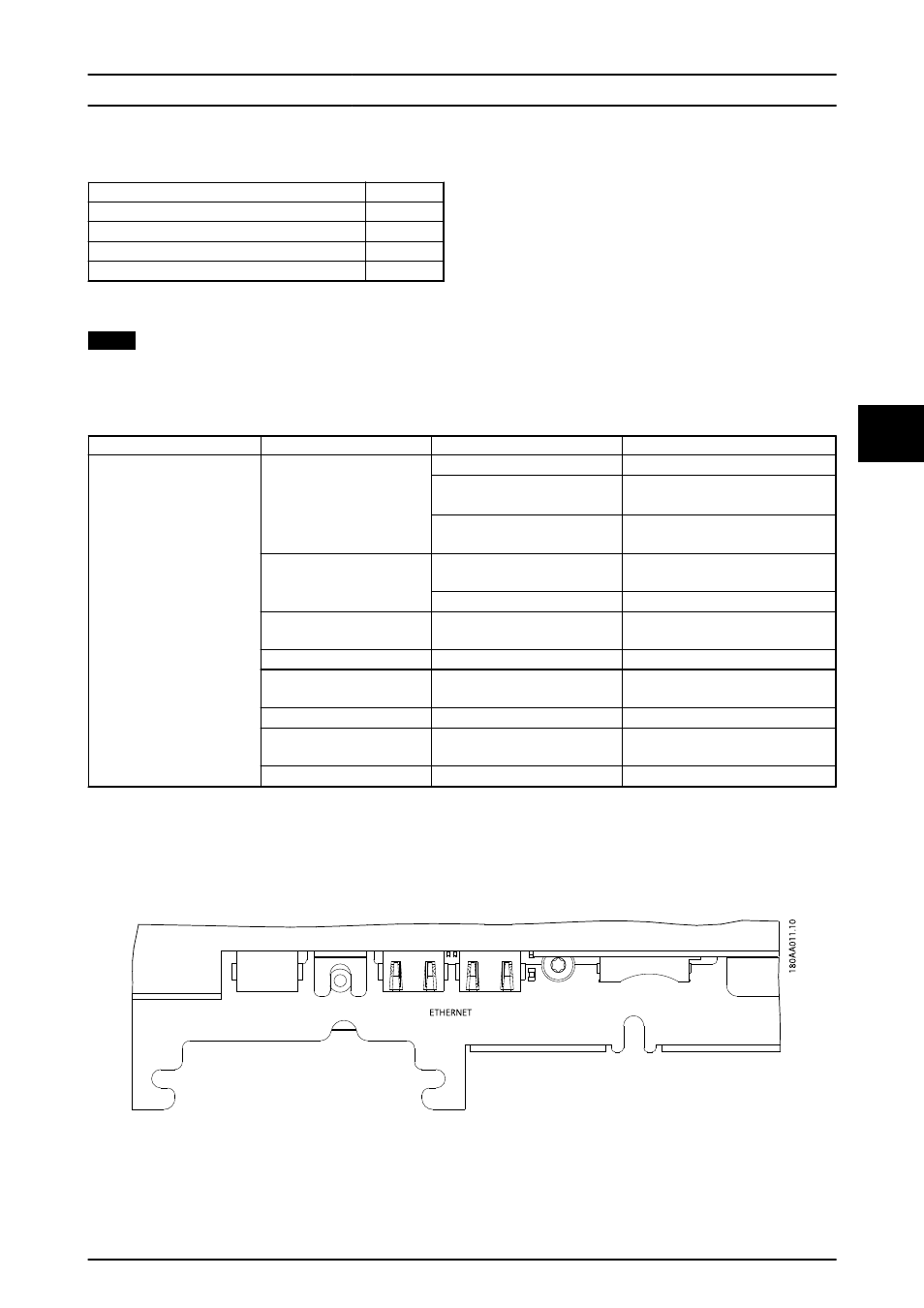

Illustration 5.3 interfaces auxiliaires
Données techniques
L00410644-01_2q / Rev. date: 2014-06-02 111
