PRECAUCIÓN
NO conecte ninguno de los polos del campo FV a tierra.

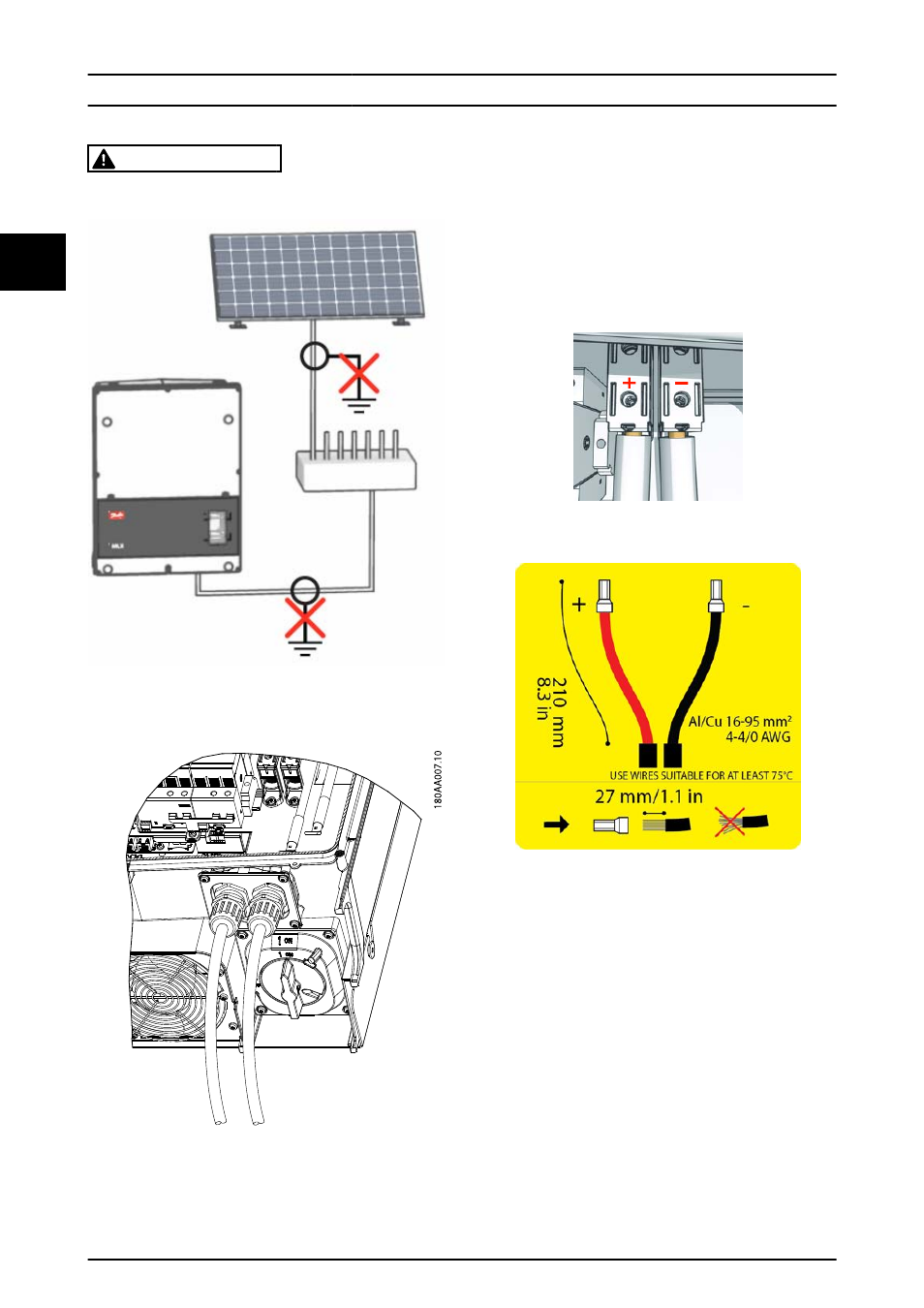

Ilustración 2.23 NO conecte ninguno de los polos del campo
FV a tierra
Ilustración 2.24 Área de conexión de CC
1. En el inversor o en el string combiner, gire el
interruptor de carga FV a la posición apagado.
2. Conecte los cables FV del string combiner
externo al inversor. Asegúrese de que la
polaridad sea la correcta; consulte Ilustración 2.25.
3. Todos los cables deben apretarse adecuadamente
y con el par correcto. Consulte 5.5 Torque Specifi-
cations.
Ilustración 2.25 Conecte el cable a la entrada FV
Ilustración 2.26 Etiqueta CC
2.10 Cierre
1. Cierre la tapa del área de instalación del inversor.
Apriete los tres tornillos frontales. Consulte
5.5 Torque Specifications.
2. Active la CA.
Instalación
