5.6 Especificaciones del circuito de la red
eléctrica
Parámetro Especifica-
ciones
Corriente máxima del inversor, I
camax
. 87 A
Tipo de fusible gL/gG recomendado (IEC
60269-1)
100-125 A
Clase de fusible recomendado T (UL/EE. UU.) 125 A
Tipo de fusible MCB recomendado B o C 125 A
Tabla 5.8 Especificaciones del circuito de la red eléctrica
AVISO!
Tenga en cuenta la normativa local.
5.7 Especificaciones de la interfaz auxiliar
Interfaz Parámetro Datos de los parámetros Especificaciones
Ethernet Cable Diámetro exterior del cable (
⌀)
2 x 5-7 mm
Tipo de cable Par trenzado apantallado (STP CAT 5e
o SFTP CAT 5e) 2)
Impedancia característica del
cable
100
Ω – 120 Ω
Conectores RJ-45:
2 uds RJ 45 para Ethernet
Calibre de cable 24-26 AWG (en función del enchufe
metálico de acoplamiento RJ-45)
Terminación de la pantalla del
cable
Mediante enchufe metálico RJ-45
Conexión para aislamiento
galvánico
Sí, 500 Vrms
Protección frente a contactos
directos
Aislamiento doble/reforzado Sí
Protección frente a cortocir-
cuitos
Sí
Comunicación Topología de red Conexión en cadena o en estrella
Cable Longitud máxima de cableado
entre inversores
100 m (328 pies)
Número máx. de inversores 42 1)
Tabla 5.9 Especificaciones de la interfaz auxiliar
1) El número máximo de inversores es 42 por cada Inverter Manager
de.
2) Para uso en exteriores, recomendamos cable exterior enterrado (si
está enterrado en la tierra) para Ethernet.

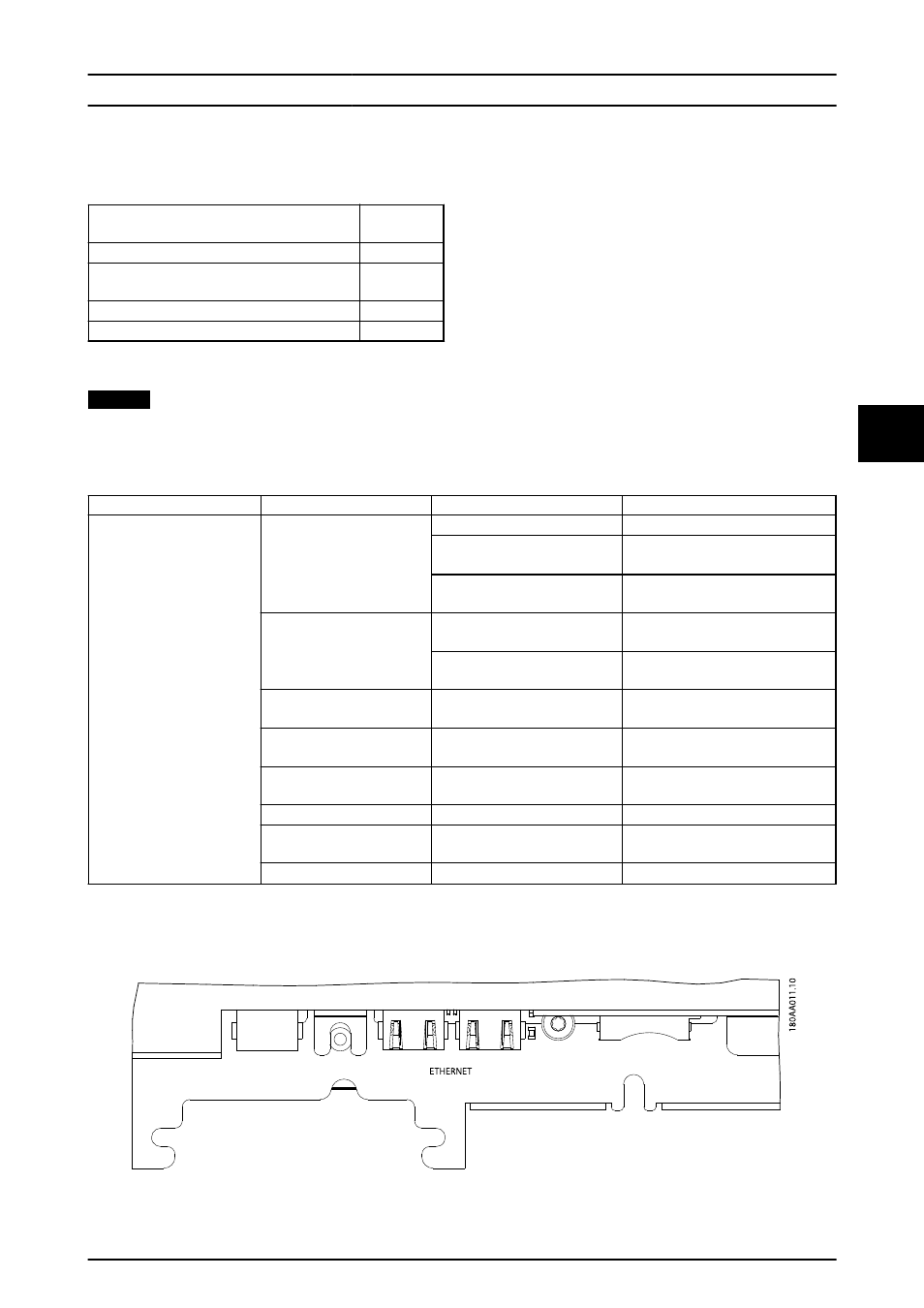

Ilustración 5.3 Interfaces auxiliares
