Parameter MLX- Serie
Elektrisch
Elektrische Sicherheit • IEC 62109-1/IEC 62109-2 (Klasse I, geerdet – Kommunikation Teil
Klasse II, PELV)
• UL 1741 für potentialbehaftete netzgebundene PV-Wechselrichtern
• IEEE 1547
PELV auf der Kommunikations- und Steuerkarte Klasse II
Funktional
Funktionale Sicherheit • Spannungs- und Frequenzüberwachung
• Überwachung des Gleichstromanteils im Wechselstrom
• Überwachung des Isolationswiderstands
• FI-Überwachung
• UL1998
Inselbetriebserkennung – Netzausfall • Aktive Frequenzverschiebung
• Trennung
• Dreiphasenüberwachung
• ROCOF/SFS
RCD-Kompatibilität 1) Typ B, 600 mA
Tabelle 5.2 Sicherheitsspezifikationen
1) Je nach regionalen Vorschriften.
5.2 Abschalteinstellungen

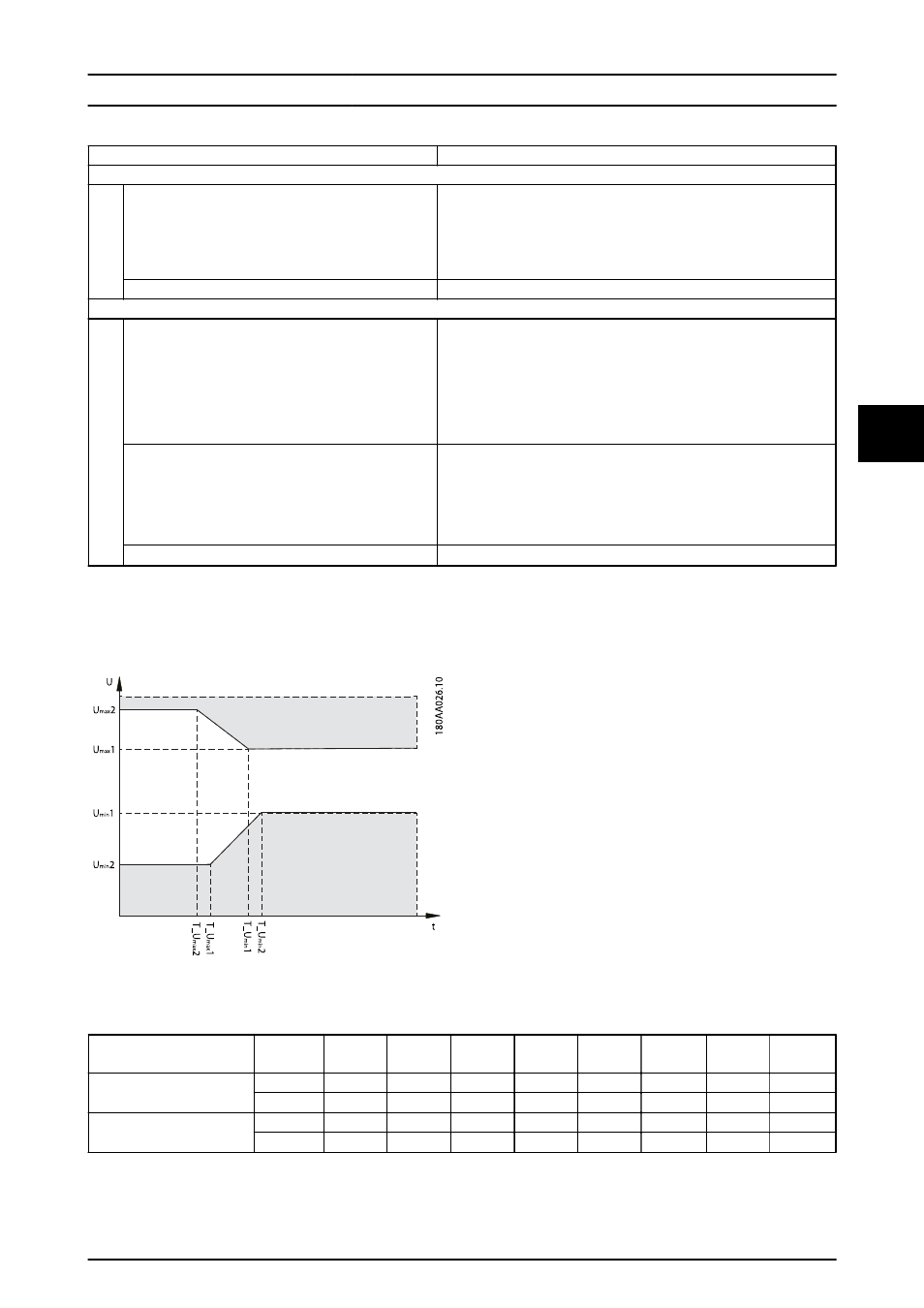

Abbildung 5.1 Überspannung und Unterspannung Trennung
Nenngröße Netz U
min
2
[V]
T_U
min
2
[s]
U
min
1
[V]
T_U
min
1
[s]
U
max
1
[V]
T_U
max
1
[s]
U
max
2
[V]
T_U
max
2
[s]
Nenn-Spannung: 400 V Standard 200,00 0,16 352,00 2,00 440,00 1,00 480,00 0,16
Bereich 160-240 0.1-3.0 300-380 0.5-3.0 420-480 0.5-3.0 440-520 0.1-3.0
Nenn-Spannung: 480 V Standard 240,00 0,16 423,00 2,00 528,00 1,00 576,00 0,16
Bereich 192-288 0.1-3.0 360-456 0.5-3.0 504-576 0.5-3.0 528-624 0.1-3.0
Tabelle 5.3 Standards Spannung Abschallteinstellungen und Abschaltzeiten
