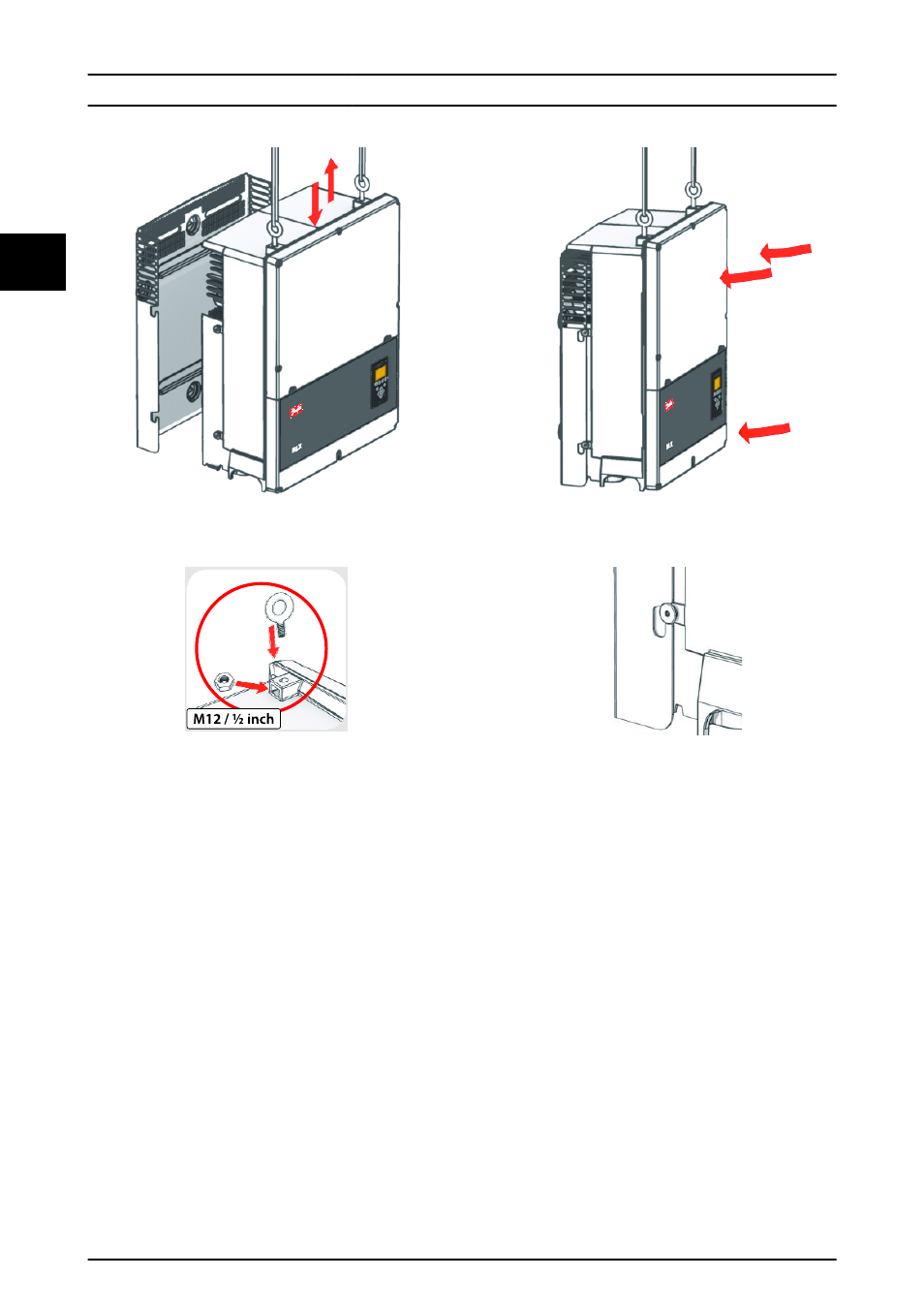

Illustration 2.11 Placer l'onduleur
Illustration 2.12 Boulons de levage
2. Sur l'onduleur, placer les vis latérales contre les
fentes de la plaque de montage.
3. Pousser l'onduleur comme indiqué afin que les
vis latérales glissent dans les 2 fentes inférieures
et les 2 fentes supérieures. Voir l'Illustration 2.13
et l'Illustration 2.14.
Illustration 2.13 Faire glisser dans les fentes
Illustration 2.14 Détail du glissement dans la fente
4. Vérifier que les 4 vis latérales sont correctement
insérées dans les fentes de la plaque de montage.
5. Lâcher l'onduleur.
2.4 Démontage de l'onduleur
Procédure :
1. Effectuer le retrait dans l'ordre inverse du
montage.
2. Soulever l'onduleur.
3. Soulever l'onduleur pour le faire sortir des fentes
de la plaque de montage.
4. Soulever l'onduleur pour le retirer de la plaque
de montage.
