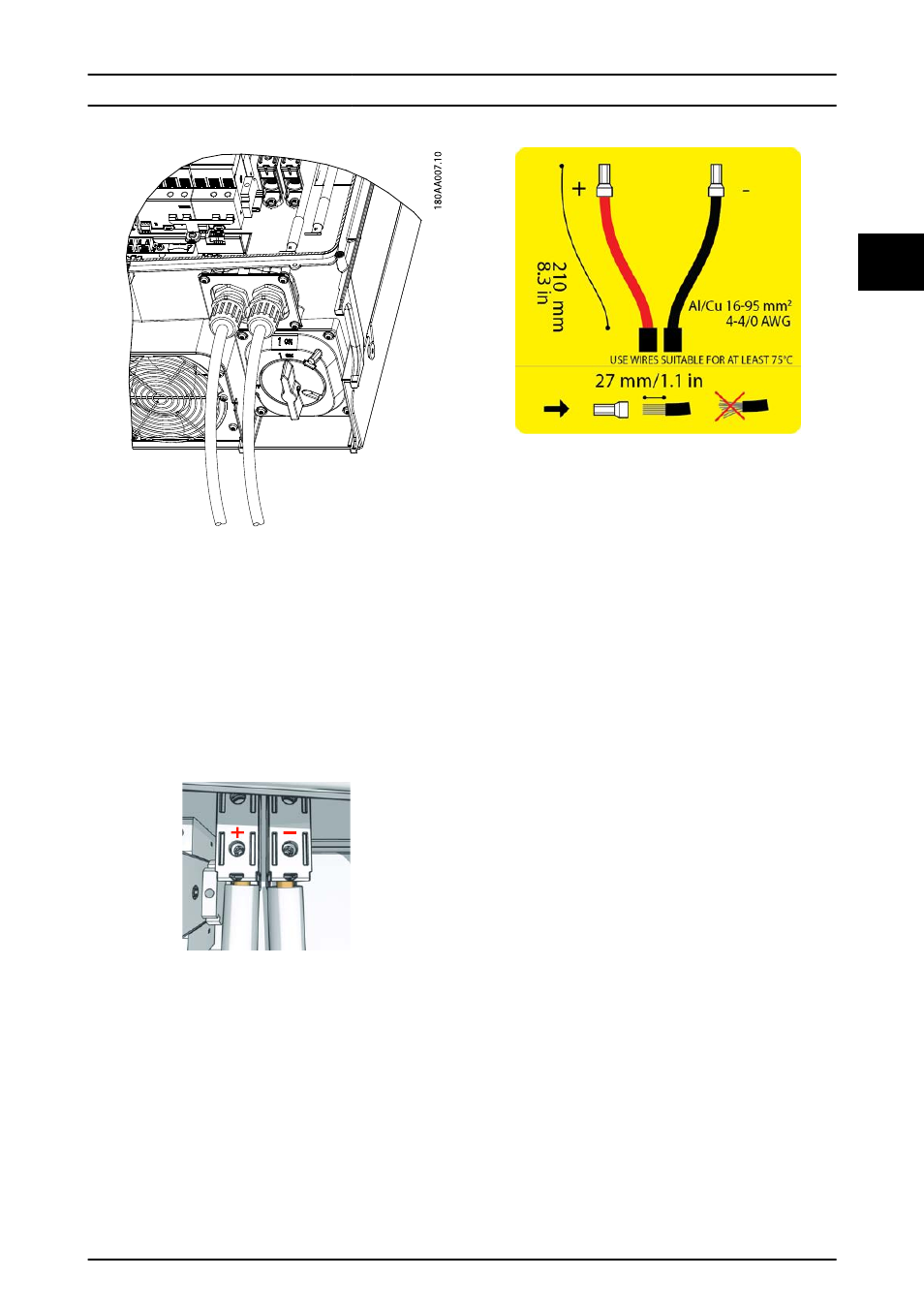

Abbildung 2.24 DC-Anschlussbereich
1. Den PV-Lasttrennschalter am Wechselrichter oder
Generatoranschlusskasten auf Aus stellen.
2. Die PV-Kabel vom Gerneratoranschlusskasten an
den Wechselrichter anschließen. Die richtige
Polarität sicherstellen, siehe Abbildung 2.25.
3. Alle Drähte müssen ordnungsgemäß mit dem
richtigen Drehmoment befestigt werden. Siehe
5.5 Torque Specifications.
Abbildung 2.25 Anschluss an PV-Eingang
Abbildung 2.26 DC Aufkleber
2.10 Schließen
1. Die Abdeckung des Installationsbereichs des
Wechselrichters schließen. Die 3 vorderen
Schrauben festziehen. Siehe 5.5 Torque Specifi-
cations.
2. AC zuschalten.
Installation
