3.2 Display
HINWEIS
Es kann bis zu 10 s dauern, bis das Display nach dem
Einschalten anspricht.
Der Benutzer hat über das integrierte Display auf der
Vorderseite des Wechselrichters Zugang zu Informationen
über das PV-System und den Wechselrichter.

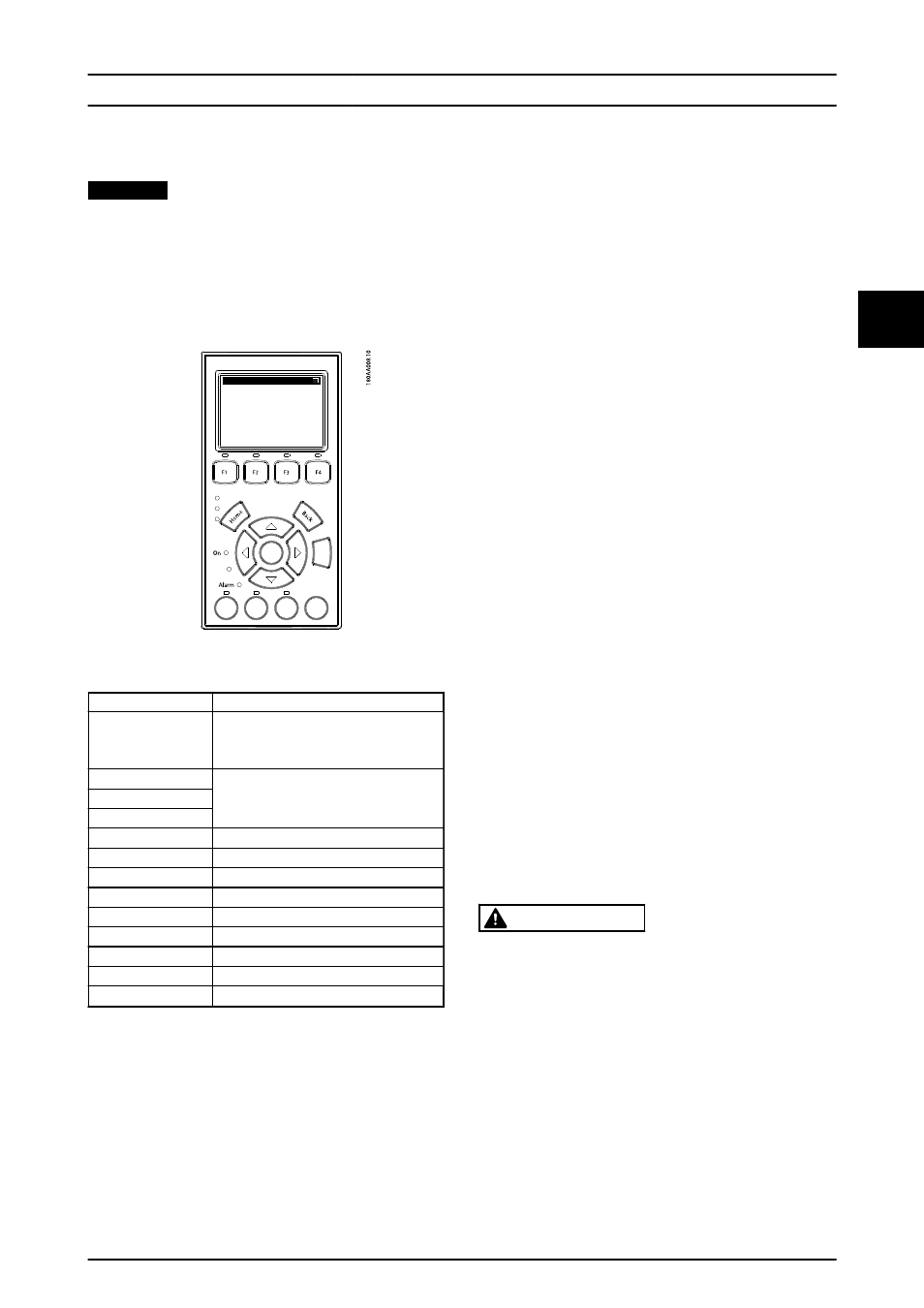

Abbildung 3.1 Display mit Steuer- und Funktionstasten
Taste Funktion
F1
Anpassen der Kontraststufe des Displays.
Pfeil-nach-oben/unten-Taste verwenden,
solange die F1-Taste gedrückt ist.
F2
Ohne Funktion F3
F4
Home Zurück zum Hauptfenster
OK Ohne Funktion
Pfeil nach oben Einen Schritt nach oben
Pfeil nach unten Einen Schritt nach unten
Pfeil nach rechts Wechselt zum rechten Bildbereich
Pfeil nach links Wechselt zum linken Bildbereich
Zurück Zurück zum Hauptfenster
On – Grüne LED
Alarm – Rote LED
Tabelle 3.2 Display mit Steuer- und Funktionstasten
Der Bildschirm-Aufbau ist in 3 Abschnitte unterteilt:
1. Hauptbildschirm. Strom und täglicher Ertrag.
Dieser Abschnitt enthält:
• Ist-Ausgangsleistung (kW)
• Ertrag des aktuellen Tags (kWh)
• Gesamtertrag (kWh)
• Aktuelles Datum
• Aktuelle Zeit
• Betriebsart (
#)
2. Informationen zum Wechselrichter. Dieser
Abschnitt enthält:
• Wechselrichter-Typ
• Wechselrichtername
• Seriennummer
• IP-Adresse
• Wechselrichtermanager MAC-Adresse
• Softwareversion des Wechselrichters
3. Ist-Werte. Dieser Abschnitt enthält:
• PV-Spannung und Strom
• Spannungen Phase-Phase
• Phasenströme
• Netzfrequenz
3.2.1 Ersteinrichtung über LCS-Tool
Das LCS-Tool ermöglicht die Wahl aus einer Liste vordefi-
nierter Einstellungen für verschiedene Netze. Alle Netz-
spezifischen Grenzwerte müssen über das LCS-Tool
konfiguriert werden.
Nach der Installation alle Kabel prüfen und den Wechsel-
richter schließen.
AC zuschalten.
WARNUNG
Die korrekte Auswahl des Grid Codes ist wichtig, um die
lokalen und nationalen Standards einzuhalten.
Ersteinrichtung und Start
