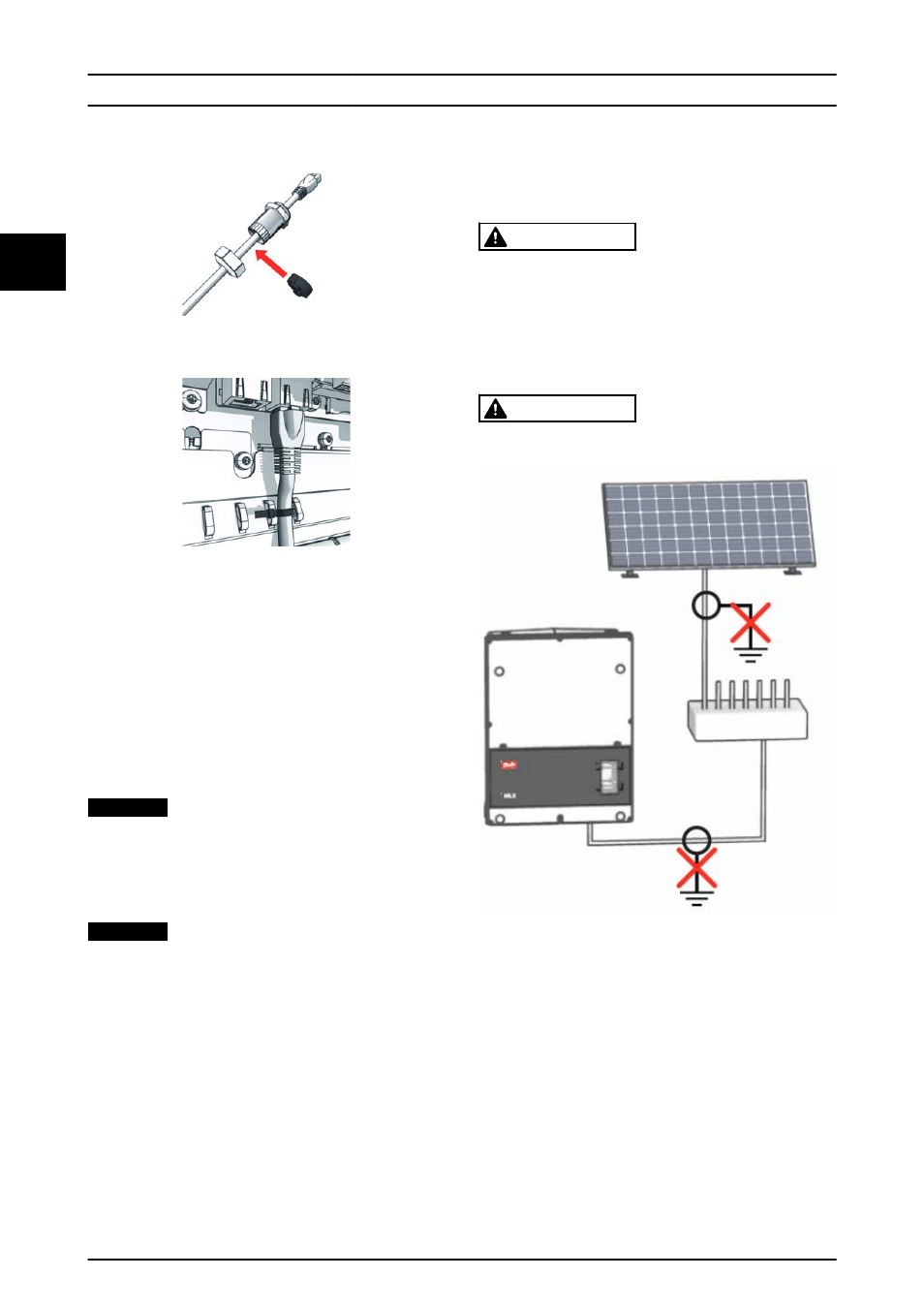

Abbildung 2.21 Kabelführung durch Kabelverschraubungen
Abbildung 2.22 Befestigung der Kabel mit Kabelbindern
2.9 PV-Anschluss
2.9.1 Externe Generatoranschlusskästen
PV-Strings müssen über einen externen Generatoran-
schlusskasten an den DC-Eingang angeschlossen werden.
Der Generatoranschlusskasten soll die PV-Strings des PV-
Array's verbinden und die einzelnen Strings gegen
Überstrom schützen.
HINWEIS
Es ist unerlässlich, dass alle im Generatoranschlusskasten
verbundenen PV-Strings die gleiche Anzahl und den
gleichen Typ von Modulen haben sowie die gleiche
Neigung und Ausrichtung.
HINWEIS
Auf richtige Absicherung achten! Zu Informationen über
korrekte String-Sicherungswerte die Modul-Handbücher
des Herstellers zu Rate ziehen.
Ein geeignetes Voltmeter verwenden, das bis zu 1000 V DC
messen kann. Überprüfen Sie die Polarität und die
Maximalspannung der PV-Arrays durch Messen der PV-
Leerlaufspannung. Der Wechselrichter verfügt über einen
Verpolungsschutz, kann aber erst nach korrektem
Anschluss Leistung erzeugen.
Die kombinierte Leistung aus dem Generatoranschluss-
kasten muss an den DC-Eingang des MLXWechselrichters
angeschlossen werden.
VORSICHT
Das PV-Array ist potenzialfrei, wobei beide Leiter (+) und
(-) an die PV-Eingänge des Wechselrichters
angeschlossen sind. Kein Leiter ist geerdet.
Ein DC-Lasttrennschalter entweder am Generatoranschluss-
kasten oder am Wechselrichter (optional) ist zur sicheren
Trennung der DC-Leistung zum Wechselrichter erforderlich.
VORSICHT
PV darf NICHT mit Erde verbunden werden!
Abbildung 2.23 PV darf nicht mit Erde verbunden werden
