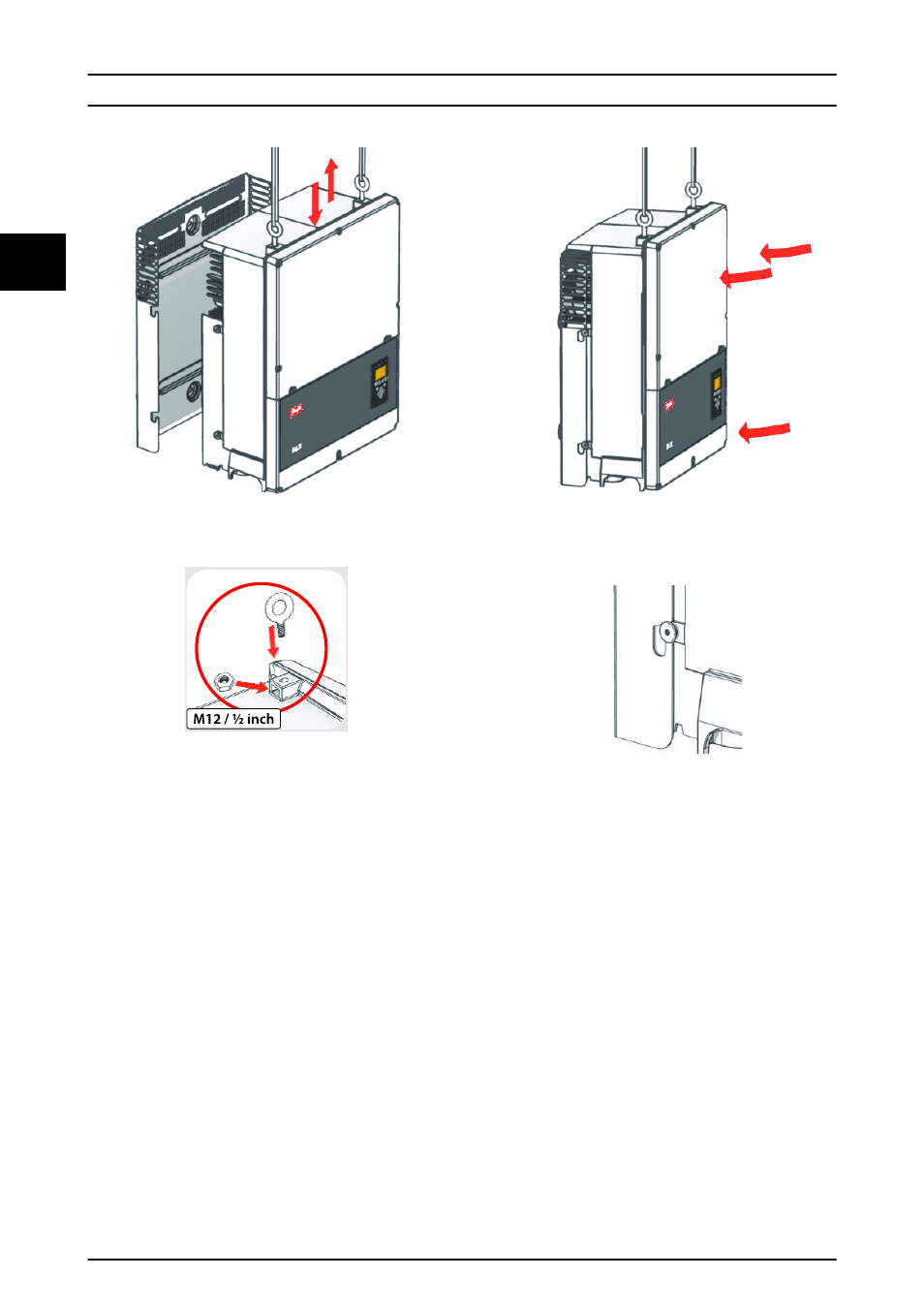

Abbildung 2.11 Platzierung des Wechselrichters
Abbildung 2.12 Bügelschrauben
2. Am Wechselrichter die seitlichen Schrauben in die
Führungsschlitze der Wandhalterung einsetzen.
3. Den Wechselrichter wie abgebildet schieben,
damit die seitlichen Schrauben in die beiden
unteren Führungschlitze und dann in die oberen
Schlitze geführt werden. Siehe Abbildung 2.13 und
Abbildung 2.14.
Abbildung 2.13 Einführung der Schrauben in die Führungs-
chlitze
Abbildung 2.14 Einführung der Schrauben in die Führungs-
chlitze – Detailansicht
4. Darauf achten, dass die vier seitlichen Schrauben
sicher in den Führungsschlitzen der Befestigungs-
platte sitzen.
5. Den Wechselrichter loslassen.
2.4 Abbau des Wechselrichters
Vorgehensweise:
1. Der Abbau des Wechselrichters erfolgt in
umgekehrter Reihenfolge der Montage.
2. Den Wechselrichter anheben.
3. Den Wechselrichter anheben und aus den
Führungsschlitzen der Befestigungsplatte
schieben.
4. Den Wechselrichter von der Befestigungsplatte
abheben.
