En el cable de CA, pele el aislamiento de los cuatro cables.
El cable de tierra (PE) debe ser más largo que los cables de
alimentación. Consulte Ilustración 2.17.
1. Compruebe que la clasificación del inversor
coincide con la red.
2. Asegúrese de que el disyuntor principal está en
posición de apagado y tome precauciones para
evitar que se vuelva a conectar.
3. Abra la cubierta frontal.
4. Introduzca el cable a través del prensaestopas de
CA hasta los terminales de conexión.
5. Conecte los tres cables de alimentación (L1, L2,
L3) y el cable PE a sus respectivos terminales. El
cable PC está marcado con el símbolo que
aparece en la Ilustración 2.18.
6. Opcional: realice una conexión PE adicional en el
segundo terminal PE situado en el inversor
utilizando el perno de conexión a tierra del
equipo externo suministrado con el inversor.
Consulte Ilustración 5.2.
7. Todos los cables deben apretarse adecuadamente
y con el par correcto. Consulte 5.5 Torque Specifi-
cations.

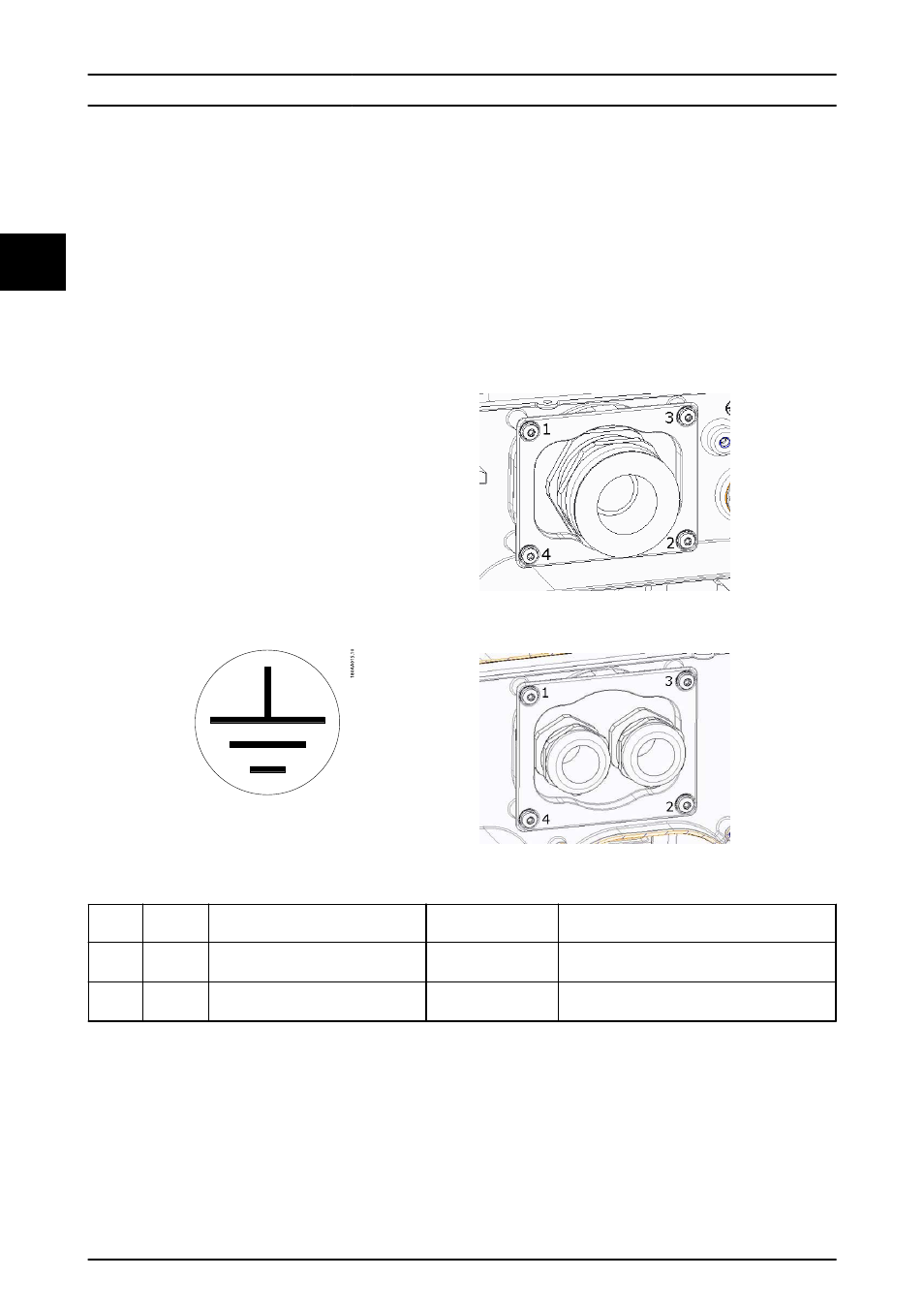

Ilustración 2.18 Símbolo de conexión a tierra
2.7 Entrada de cable
Opciones para entrada de cable:
• prensaestopas (premontados); o
• abrazaderas de fijación de 2 pulgadas (suminis-
tradas en bolsa de accesorios).
Si modifica las abrazaderas de fijación, asegúrese de
apretar los tornillos siguiendo el orden expresado en
Ilustración 2.19 y Ilustración 2.20. En primer lugar apriete
todos los tornillos con un par de 0,75 Nm (6,5 in-lbf) y
posteriormente con un par de 1,5 Nm (13 in-lbf).
Ilustración 2.19 Soporte de montaje de CA
Ilustración 2.20 Soporte de montaje de CC
Terminal Intervalo 1) Temperatura nominal máxima del
conductor
Material del conductor Diámetro de la manguera con prensaestopas
suministrado
CA 16-95 mm 2
6-4/0 AWG
90 ºC Al/Cu 37-44 mm
FV 16-95 mm 2
6-4/0 AWG
90 ºC Al/Cu 14-21 mm
Tabla 2.1 Tamaños aceptados para los conductores
1) Respete siempre la corriente máxima de los cables utilizados.
