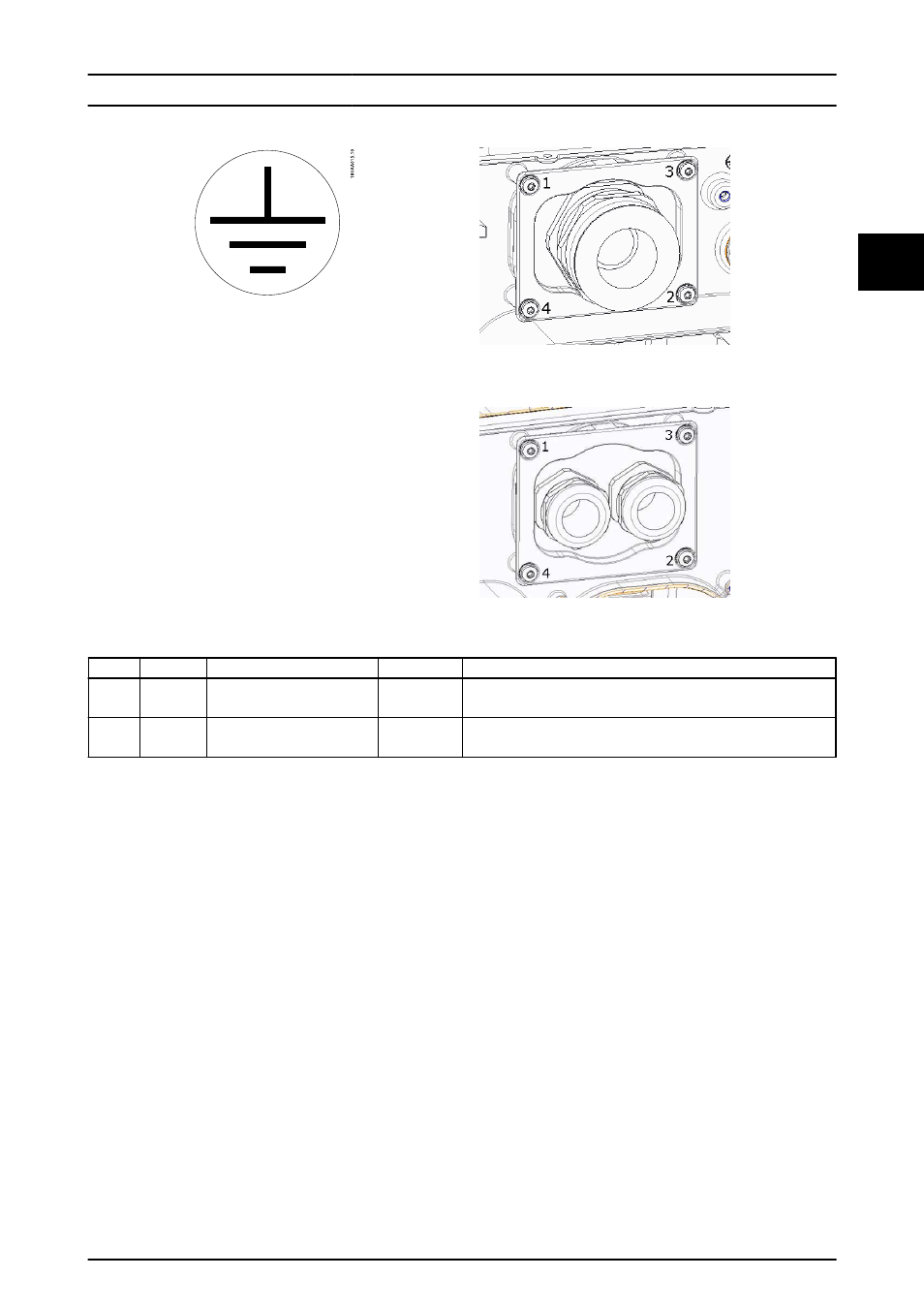

Abbildung 2.18 Symbol für Schutzleiter
2.7 Kabeleinführung
Optionen für die Kabeleinführung
• Kabelverschraubungen (vormontiert) oder
• 2"-Kabelkanaladapter (mitgeliefert im Zubehör-
beutel)
Bei Austausch des 2"-Kabelkanaladapters sicherstellen, dass
die Schrauben in der in Abbildung 2.19 und Abbildung 2.20
abgebildeten Reihenfolge angezogen werden. Zuerst alle
Schrauben mit 0,75 Nm und dann mit 1,5 Nm anziehen.
Abbildung 2.19 AC-Montagehalterung
Abbildung 2.20 DC-Montagehalterung
Klemme Bereich 1) Zulässige Leitertemperaturen Leitermaterial Durchmesser Kabelmantel mit mitgelieferter Kabelverschraubung
AC 16-95 mm 2
6-4/0 AWG
90 ºC Al/Cu 37-44 mm
PV 16-95 mm 2
6-4/0 AWG
90 ºC Al/Cu 14-21 mm
Tabelle 2.1 Ausreichende Leiterquerschnitte
1) Beachten Sie immer die Strombelastbarkeit der verwendeten Kabel.
2.8 Ethernet-Anschlüsse
Vor dem Anschluss der Ethernet-Kabel die Anforderungen
in Abschnitt 5.8 Ethernet Connectionsbeachten.
Vorgehensweise:
1. Den RJ-45-Steckverbinder am Ethernet-Kabel
nicht entfernen.
2. Die Kabel über Kabelverschraubungen durch die
Unterseite des Wechselrichters führen. Siehe
Abbildung 2.21.
3. Einen Einschnitt in die Gummimanschette
machen. Die Manschette in die Verschraubung für
eine optimale Abdichtung einbringen.
4. In den Ethernet-Steckverbinder stecken.
5. Die Kabel mit Kabelbindern befestigen, um einen
dauerhaft sicheren Anschluss zu erreichen. Siehe
Abbildung 2.22.
