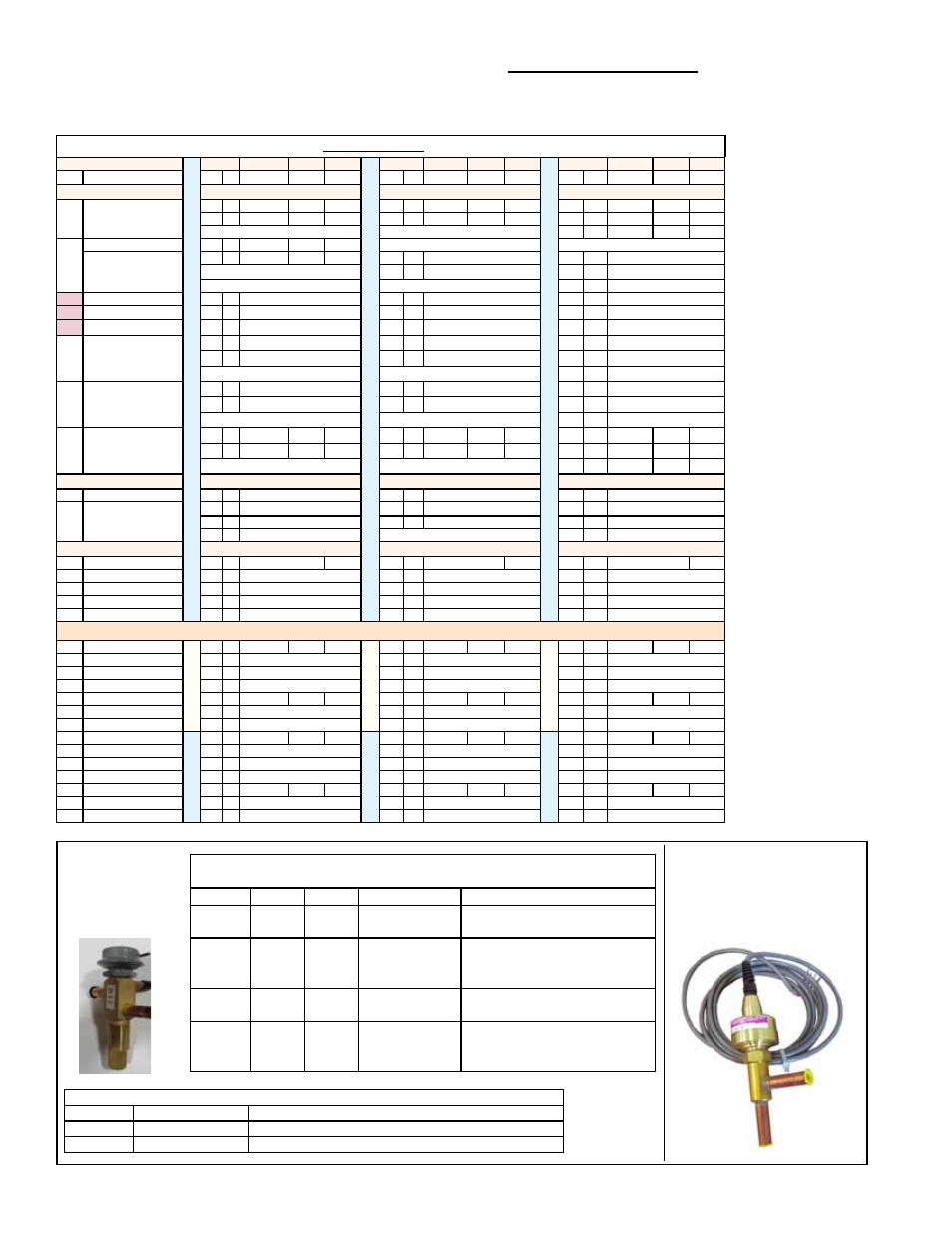

Form P-MAPS III&IV, PN 262958R5, Page 22
R-410A Cooling Components for MAPS ® IV Cabinet “C” Sizes - Models RCC, RDC, RECC, REDC, RDCC, RDDC
Voltage - 3ph/60hz
RCC/RECC/RDCC 190 / RDC/REDC/RDDC 248 and 262
208-240 480 575
RCC/RECC/RDCC 298 / RDC/REDC/RDDC 354 and 370
208-240 480 575
RCC/RECC/RDCC 410 / RDC/REDC/RDDC 468 and 482
208-240 480 575
Code Crt Qty P/N P/N P/N Crt Qty P/N P/N P/N Crt Qty P/N P/N P/N
Compression
110 Compressors
A 1 235008 235012 235016 C 1 220260 220261 220262 A 1 235010 235014 235019
B 1 261153 261154 261155 A&B 1 262656 262657 268533 B 1 261153 261154 261155
C 1 235010 235014 235019
111
Molded Plug A 1 205744 205744 205744
Wire Harness, 102”
B 1 208374 208374 208374 C 1 208374 A 1 208374
A&B 1 208374 B 1 208374
C 1 208374
6 Digital Controller 266067 266067 266067
127 Thermister 266068 266069 266068
128 Coil Kit (24V coil) 266070 266071 266070
112
Thermostatic
Expansion
Valves
A 1 234987 C 1 261175 A 1 261175
B 1 261175 A&B 1 261175 B 1 261175
C 1 261175
113 Filter Drier
A 1 177379 C 1 216410 A 1 216410
B 1 216410 A&B 1 216410 B 1 216410
C 1 216410
114 Crankcase Heaters
A 1 216394 216396 216397 C 1 216402 216404 216405 A 1 216402 216404 216405
B 1 216402 216404 216405 A&B 2 216398 216400 216401 B 1 216402 216404 216405
C 1 216402 216404 216405
Cooling Coils
120 Evaporator Coil 1 235000 1 235001 1 235002
121 Condenser Coils
A 1 261176 C 235005 A 235006
B 1 235005 A&B 235005 B 235006
C 235006
Condenser Fan System
122 Fan Motors, 1 HP 3 208974 208975 3 208974 208975 3 208974 208975
123 Fan Blades 3 222465 3 222465 3 222465
124 Fan/Motor Support 3 157107 3 157107 3 157107
125 Condenser Top 3 255116 3 255116 3 255116
126 Fan Guard 3 255436 3 255436 3 255436
Reheat Circuit Components - Models RDC, REDC, and RDDC only
110 Compressor
Model Size 248
DH 1 216686 216687 216688
Model Size 354
DH 1 216686 216687 216688
Model Size 468
DH 1 216686 216687 216688
111 Molded Plug A 205744 205744 205744
112 Expansion Valve DH 1 234987 DH 1 234987 DH 1 234987
113 Filter Drier DH 1 177379 DH 1 177379 DH 1 177379
114 Crankcase Heater DH 1 216398 216400 216401 DH 1 216398 216400 216401 DH 1 216398 216400 216401
120 Evaporator Coil DH 1 261177 DH 1 261177 DH 1 261177
121 Condenser Coil DH 1 235004 DH 1 235004 DH 1 235004
110 Compressor
Model Size 262
DH 1 235009 235013 235018
Model Size 370
DH 1 235009 235013 235018
Model Size 482
DH 1 235009 235013 235018
111 Molded Plug 205744 205744 205744
112 Expansion Valve DH 1 234987 DH 1 234987 DH 1 234987
113 Filter Drier DH 1 177379 DH 1 177379 DH 1 177379
114 Crankcase Heater DH 1 216398 216400 216401 DH 1 216398 216400 216401 DH 1 216398 216400 216401
120 Evaporator Coil DH 1 261177 DH 1 235003 DH 1 261177
121 Condenser Coil DH 1 235004 DH 1 235004 DH 1 235004
CODE 129A -
Hot Gas
Bypass Valve
in Option AUC9
Hot Gas Bypass Valve by Cabinet Size and Circuit (all sizes of units
except where specific sizes are listed)
Cabinet A B C D
Circuit
A
220518 220518 220517 (Sizes
190, 248, 262 )
220517 (Sizes 360, 418, 444,
484, 480, 538, 564, 602)
Circuit
B
220518 220518 220517
220517 (Sizes 480, 538, 564,
602, 600, 658, 684, 722, 720,
804, 842)
Circuit
C
-- --
220518 (Sizes 360, 418, 444,
484)
Circuit
D
-- -- --
220517 (Sizes 360, 418, 444,
484, 480, 538, 564, 602, 600,
658, 684, 722)
Cooling and Dehumidifying Components (cont’d) - Refrigerant is R-410A.
See illustrations on page 18 and page 20.
MAPS® IV Models with Modulated Capacity Scroll Compressors - Models RCC, RDC, RECC, REDC,
RDCC, RDDC - Cabinet C
129B - Shutoff and Check Valves in Hot Gas Bypass Circuit (Option AUC9)
Cabinet Shutoff Valve Check Valve
A&B 262286, 3/8” 262993
C 216749, 1/2” 259292
CODE 129C - Bypass
Valve in Modulating
Reheat Option AUR1,
1/2” inlet and 1/2” outlet,
P/N 234062
