Form P-MAPS III&IV, PN 262958R5, Page 20
R-410A Cooling Components for MAPS ® III Cabinet “C” Sizes - Models RCB, RDB, RECB, REDB, RDCB, RDDB
Voltage - 3ph/60hz
RCB/RECB/RDCB 190 / RDB/REDB/RDDB 248 and 262
208-240 480 575
RCB/RECB/RDCB 216 / RDB/REDB/RDDB 272 and 288
208-240 480 575
RCB/RECB/RDCB 298 / RDB/REDB/RDDB 354 and 370
208-240 480 575
RCB/RECB/RDCB 410 / RDB/REDB/RDDB 468 and 482
208-240 480 575
Code Description Crt Qty P/N P/N P/N Crt Qty P/N P/N P/N Crt Qty P/N P/N P/N Crt Qty P/N P/N P/N
Compression
110 Compressors
A 1 235008 235012 235016 C 1 235009 235013 235018 C 1 220260 220261 220262 A 1 235010 235014 235019
B 1 235010 235014 235019 A&B 1 235011 235015 235020 A&B 1 235011 235015 235020 B 1 235010 235014 235019
C 1 235010 235014 235019
111 Molded Plug 2 205630 2 205630 2 205630 3 205630
112
Thermostatic
Expansion
Valves
A 1 234987 C 1 220555 C 1 220558 A 1 220558
B 1 220558 A&B 1 220558 A&B 1 220558 B 1 220558
C 1 220558
113 Filter Drier
A 1 177379 C 1 216408 C 1 216410 A 1 216410
B 1 216410 A&B 1 216410 A&B 1 216410 B 1 216410
-- C 216410
114 Crankcase Heaters
A 1 216394 216396 216397 A&B 2 216398 216400 216401 C 1 216402 216404 216405 A 1 216402 216404 216405
B 1 216402 216404 216405 C 1 216398 216400 216401 A&B 2 216398 216400 216401 B 1 216402 216404 216405
C 1 216402 216404 216405
Cooling Coils
120 Evaporator Coil 1 235000 1 235000 1 235001 1 235002
121 Condenser Coils
A 1 235007 C 235007 C 235005 A 235006
B 1 235005 A&B 235005 A&B 235005 B 235006
C 235006
Condenser Fan System
122 Fan Motors, 1 Hp 3 208974 208975 3 208974 208975 3 208974 208975 3 208974 208975
123 Fan Blades 3 222465 3 222465 3 222465 3 222465
124 Fan/Motor Support 3 157107 3 157107 3 157107 3 157107
125 Condenser Top 3 255116 3 255116 3 255116 3 255116
126 Fan Guard 3 255436 3 255436 3 255436 3 255436
Reheat Circuit Components - Models RDB, REDB, and RDDB only
110 Compressor
Model Size 248
DH 1 216686 216687 216688
Model Size 272
DH 1 216686 216687 216688
Model Size 354
DH 1 216686 216687 216688
Model Size 468
DH 1 216686 216687 216688
111 Molded Plug DH 1 205744 DH 1 205744 DH 1 205744 DH 1 205744
112 Expansion Valve DH 1 234987 DH 1 234987 DH 1 234987 DH 1 234987
113 Filter Drier DH 1 177379 DH 1 177379 DH 1 177379 DH 1 177379
114 Crankcase Heater DH 1 216398 216400 216401 DH 1 216398 216400 216401 DH 1 216398 216400 216401 DH 1 216398 216400 216401
120 Evaporator Coil DH 1 235003 DH 1 235110 DH 1 235003 DH 1 235003
121 Condenser Coil DH 1 235004 DH 1 235112 DH 1 235004 DH 1 235004
110 Compressor
Model Size 262
DH 1 235009 235013 235018
Model Size 288
DH 1 235009 235013 235018
Model Size 370
DH 1 235009 235013 235018
Model Size 482
DH 1 235009 235013 235018
111 Molded Plug DH 1 205744 DH 1 205744 DH 1 205744 DH 1 205744
112 Expansion Valve DH 1 234987 DH 1 234987 DH 1 234987 DH 1 234987
113 Filter Drier DH 1 177379 DH 1 177379 DH 1 177379 DH 1 177379
114 Crankcase Heater DH 1 216398 216400 216401 DH 1 216398 216400 216401 DH 1 216398 216400 216401 DH 1 216398 216400 216401
120 Evaporator Coil DH 1 235003 DH 1 235003 DH 1 235003 DH 1 235003
121 Condenser Coil DH 1 235004 DH 1 235004 DH 1 235004 DH 1 235004
MAPS® IV Models with
Modulated Capacity
Scroll Compressors -
Models RCC, RDC, RECC,
REDC, RDCC, RDDC -
Cabinets A, B, & C
Cooling and Dehumidifying Components (cont’d) - Refrigerant is R-410A.
See illustrations top of page 18.
Reference the illustrations on the top of page
18 plus Codes 127 and 128 below.

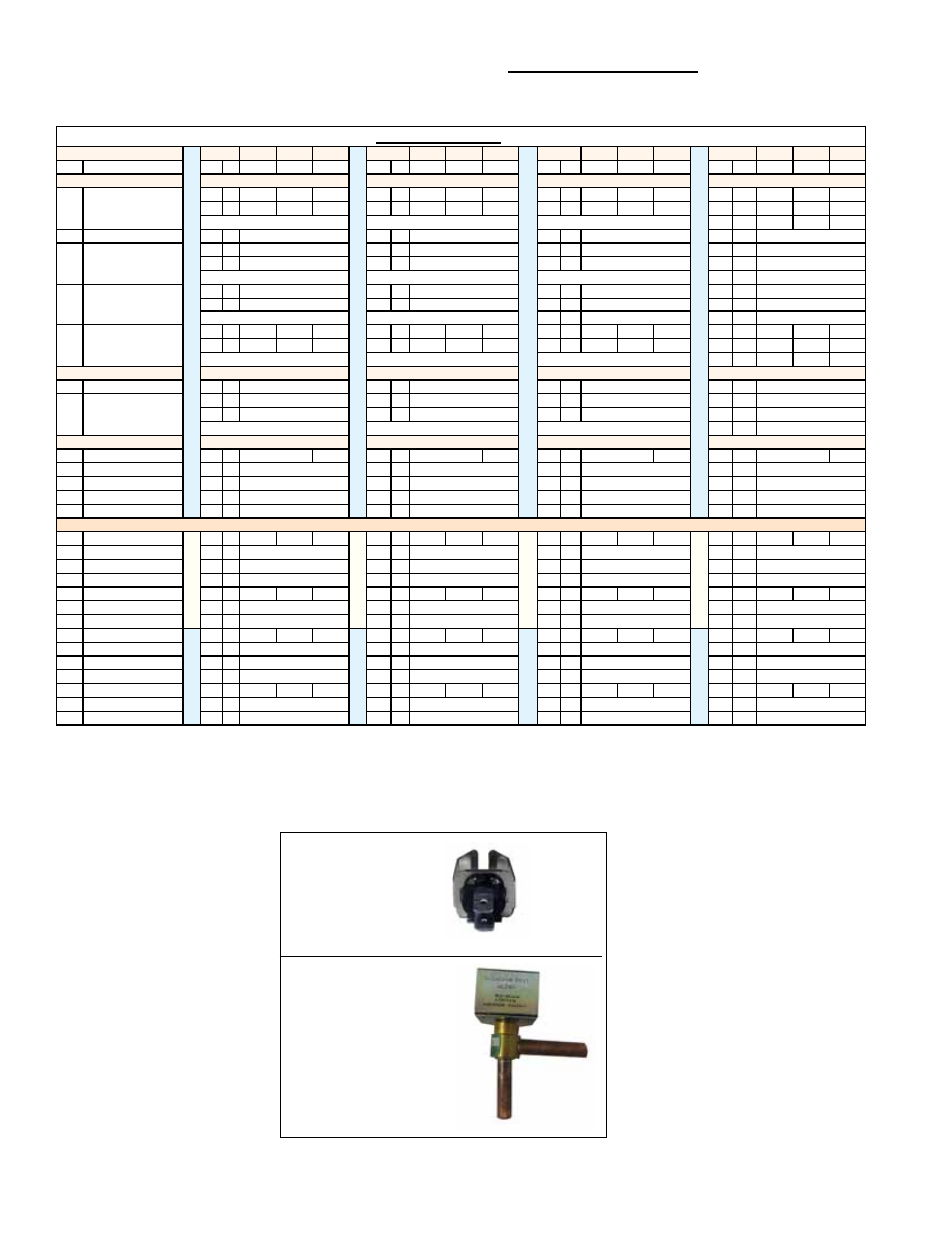

127 - Thermister,
see P/N’s on
pages 21 and 22.
128 - Solenoid Kit,
see P/N’s on pages
21 and 22.
MAPS ® III Models RCB, RDB, RECB, REDB, RDCB, RDDB, Cabinets A, B, & C (cont’d)
