Reznor LDAP Unit Installation Manual User Manual
Page 10

Form I-LDAP, P/N 207733R6, Page 10
Field-Supplied
Mounting Angles
(MUST be on all
four sides of the
heater.)
Model LDAP 800
(2 heat sections)
Front View
Model LDAP 1200
(3 heat sections)
Front View
Model
LDAP 400
(1 heat
section)
Front View
Side View
Dimensions are
centerline of the
mounting angles
and apply to all sizes.
Wall
34-33/64
(877mm)
34-33/64
(877mm)
34-33/64
(877mm)
34-43/64
(881mm)
34-33/64
(877mm)
34-11/32
(872mm)
28-1/4
(718mm)
42-1/2
(1080mm)
All dimensions are measured from centerlines of field-supplied structural supports.
WARNING: This appliance is equipped for a maximum gas
supply pressure of 1/2 psi, 3.5 kPa, or 14 inches water column.
Supply pressure greater than 1/2 psi requires installation of
an additional lockup-type service regulator external to the
heater.
6.0 Mechanical
6.1 Gas Piping and
Pressures
5.0 Hanging or Mounting the Heater (cont’d)
6.1.1 Gas Supply and Pressures

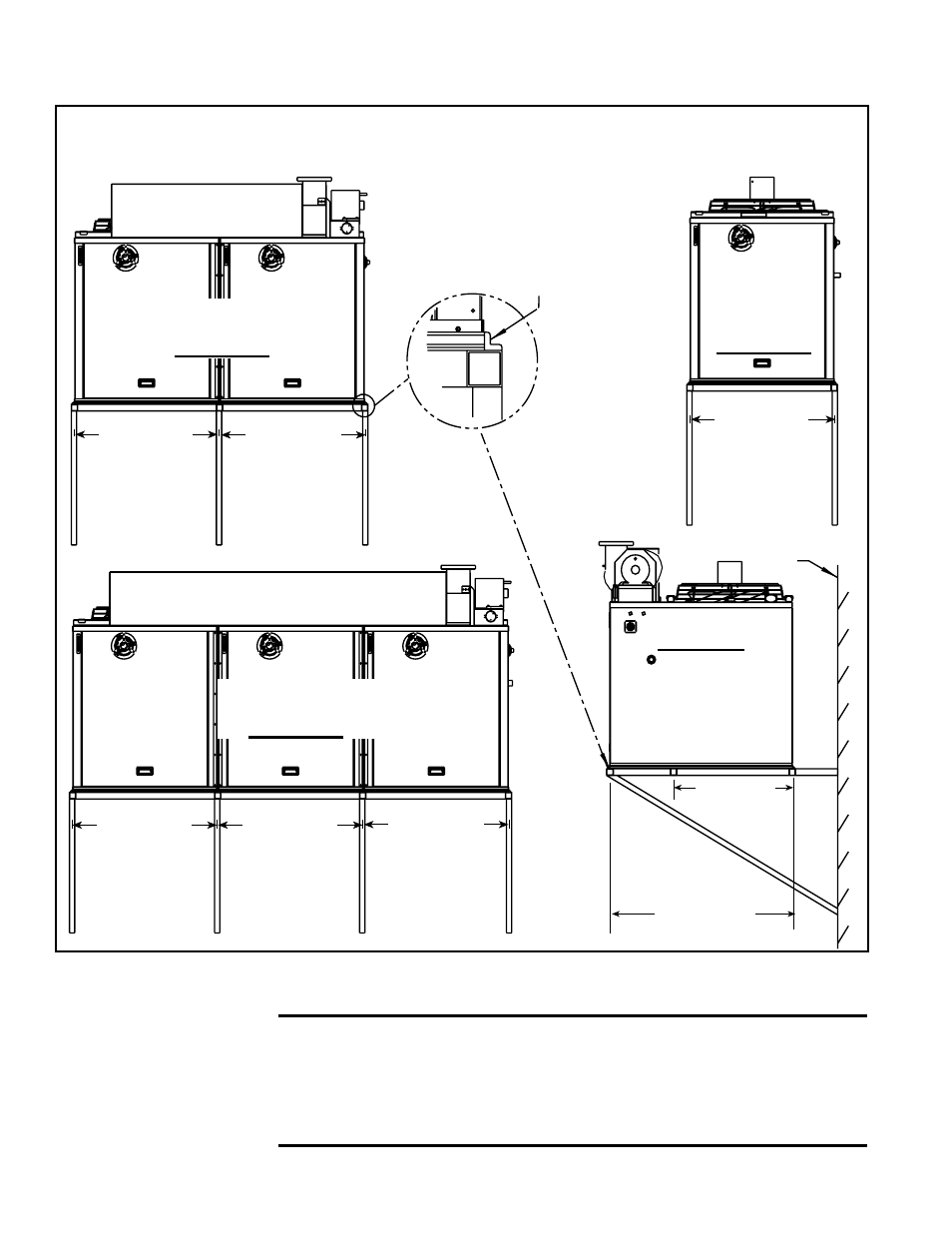

FIGURE 5 - Wall Mounting (All structural supports and angles are field supplied.)
5.3 Wall Mounting (cont’d)
