Function library
Function blocks
3.5.26 Drive control (DCTRL)
3−160
l
EDSVS9332P−EXT DE 2.0
3.5.26 Drive control (DCTRL)
Purpose
Sets certain controller states (e. g. trip, trip reset, quick stop or controller inhibit).
AIF-CTRL.B3
CAN-CTRL.B3 ³1
C0870/2
DCTRL-CINH1
C0878/1
C0870/1
C0871
DCTRL-TRIP-SET
AIF-CTRL.B8
CAN-CTRL.B8 ³1
AIF-CTRL.B9
CAN-CTRL.B9
MONIT-TRIP
³1
C135.B10
AIF-CTRL.B10
CAN-CTRL.B10
³1
C135.B11
AIF-CTRL.B11
CAN-CTRL.B11
³1
C0876
DCTRL-TRIP-RESET
DCTRL
QSP
DISABLE
TRIP-SET
TRIP-RESET
CINH
DCTRL-CINH2
C0878/2
C0878/3
C0878/4
X5/28
DCTRL-IMP
DCTRL-CINH
DCTRL-WARN
DCTRL-MESS
DCTRL-CW/CCW
DCTRL-NACT=0
DCTRL-TRIP
DCTRL-RDY
³1 DCTRL-FAIL
DCTRL-INIT
C0136/1
C0135
16
C135.B3
C135.B8
C135.B9
STAT
MCTRL
DCTRL-STAT*1
DCTRL-STAT*2
DCTRL-STAT*4
DCTRL-STAT*8
DCTRL-QSP
fb_dctrl

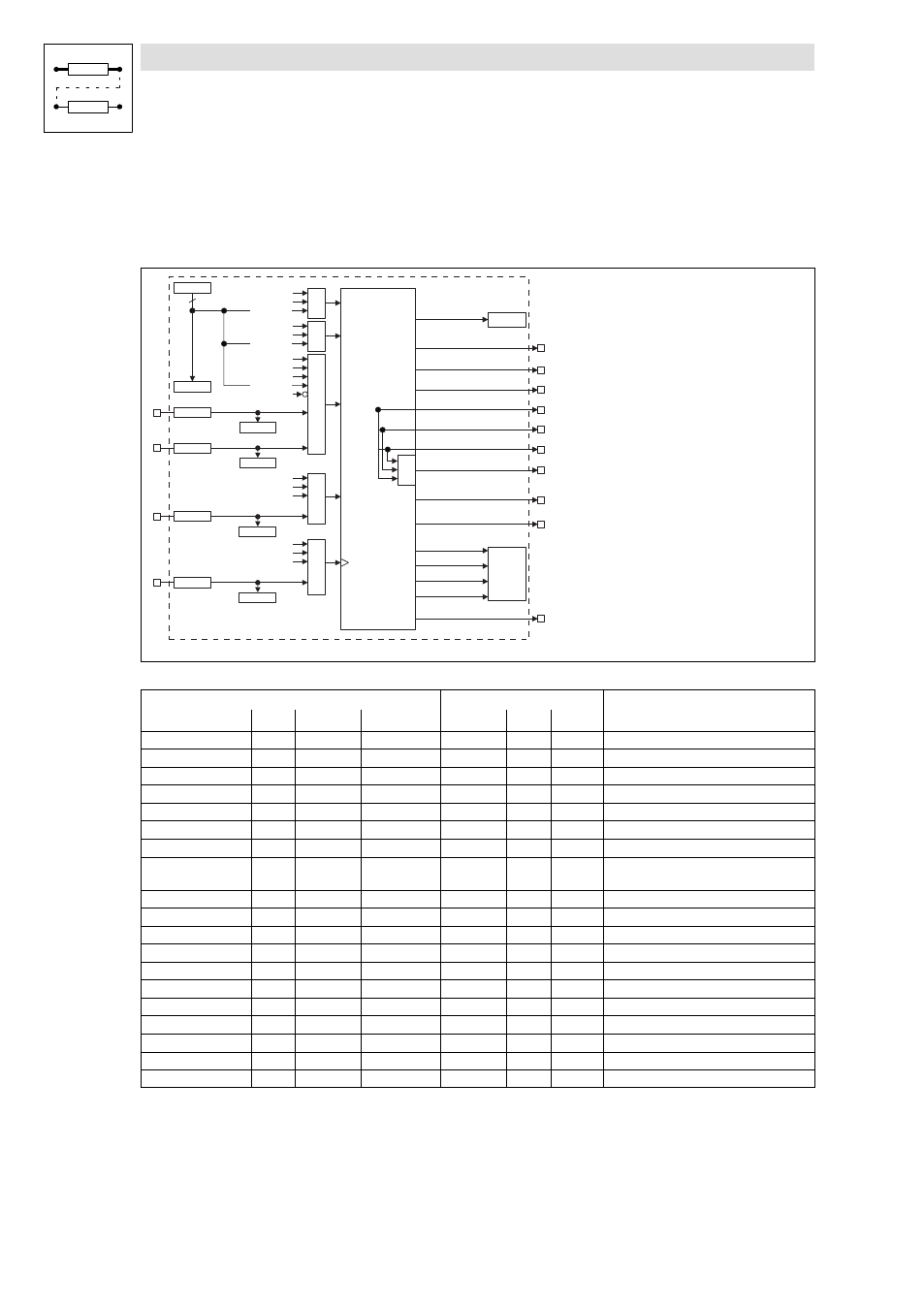

Fig. 3−115 Control of the controller (DCTRL)
Signal Source Note
Designation Type DIS DIS format CFG List Lenze
DCTRL−CINH1 d C0878/1 bin C0870/1 2 1000 HIGH = inhibit controller
DCTRL−CINH2 d C0878/2 bin C0870/2 2 1000 HIGH = inhibit controller
DCTRL−TRIP−SET d C0878/3 bin C0871 2 54 HIGH = error message EEr
DCTRL−TRIP−RESET d C0878/4 bin C0876 2 55 LOW−HIGH signal = Trip reset
DCTRL−QSP d − − − − − HIGH = drive performs quick stop
DCTRL−RDY d − − − − − HIGH = Ready for operation
DCTRL−CINH d − − − − − HIGH = Controller reset
DCTRL−IMP d − − − − − HIGH = High−resistance power output
stages
DCTRL−TRIP d − − − − − HIGH = Fault active
DCTRL−WARN d − − − − − HIGH = Active warning
DCTRL−MESS d − − − − − HIGH = Active message
DCTRL−FAIL d − − − − − −
DCTRL−CW/CCW d − − − − − LOW = CW rotation, HIGH = CCW rotation
DCTRL−NACT=0 d − − − − − HIGH = Motor speed < C0019
DCTRL−STAT*1 d − − − − − General status (binary coded)
DCTRL−STAT*2 d − − − − − General status (binary coded)
DCTRL−STAT*4 d − − − − − General status (binary coded)
DCTRL−STAT*8 d − − − − − General status (binary coded)
DCTRL−INIT d − − − − − −
