Operation in advanced display mode
Subject to reasonable modifications due to technical advances Id.-No.: 103336 Issue date - 24.10.2008 EUCHNER GmbH + Co. KG 51
Kohlhammerstraße 16 • D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 • Fax. +49/711/753316

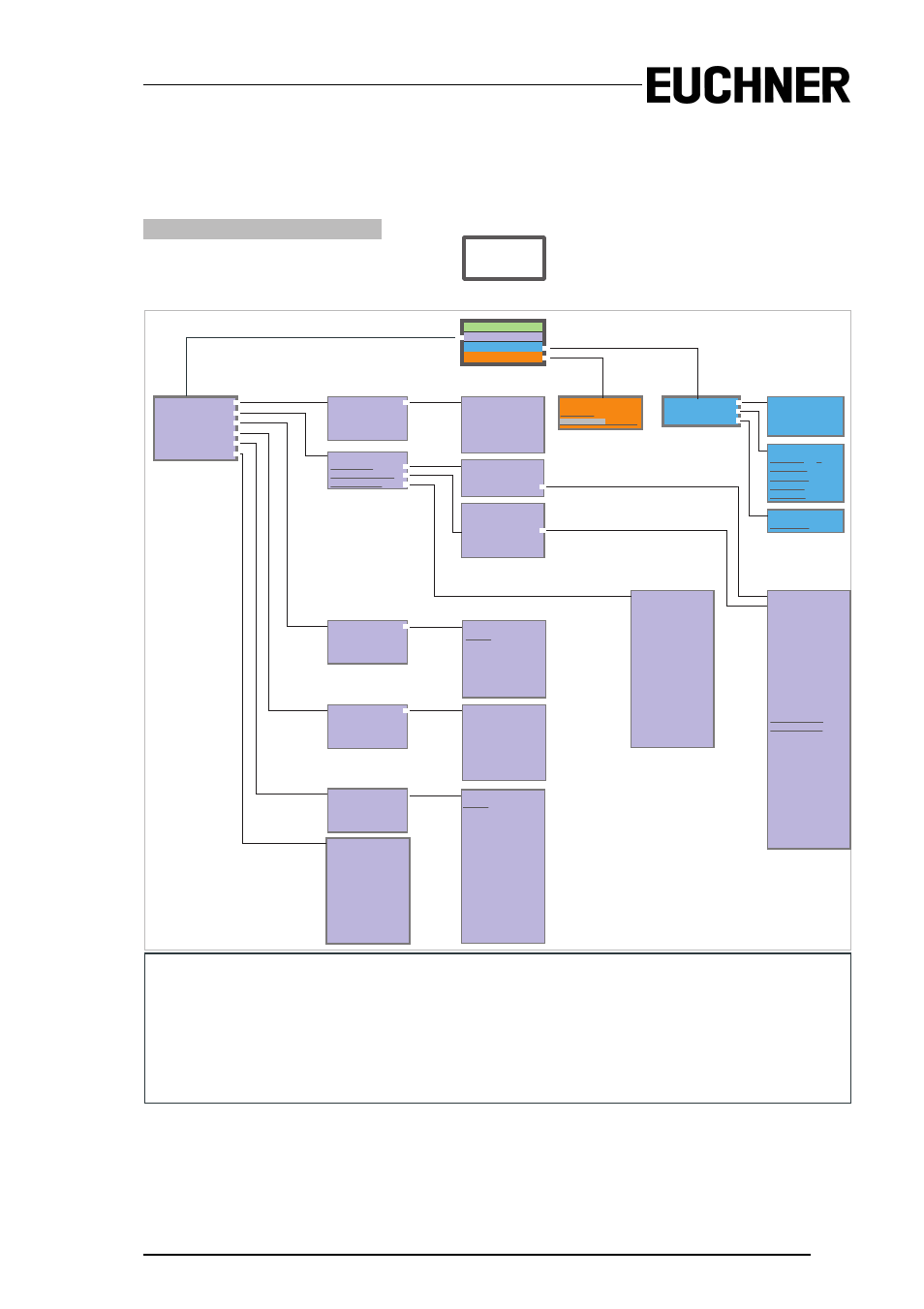

classic mode / klassischer Modus
advanced display mode / erweiterter Display-Modus
Basic Operation
The device starts in the traditional mode. You can switch between the two modes with ESC or OK. In the advanced mode the
cursor is moved by both arrow buttons. Pushing OK puts you to the superior menu (in the drawing one step to the right side).
ESC puts you back to the previous menu. To edit data you first mark them with the cursor and then select them with OK, change
them with the arrow buttons and finally apply them with OK. Pushing ESC cancels the editing.
Grundlegende Bedienungshinweise
Das Gerät startet im klassischen Modus. Mit ESC oder OK kann zwischen dem klassischen und dem erweiterten Modus
gewechselt werden. Im erweiterten Modus wird der Cursor mit den beiden Pfeil-Tasten bewegt. OK wechselt ins nächsthöhere
Menü. ESC wechselt zurück ins vorherige Menü. Die zu editierenden Werte zunächst mit dem Cursor markieren, dann mit OK
auswählen, mit den Pfeiltasten verändern und schließlich mit OK übernehmen. ESC bricht das Editieren ab.
.12A
unterstrichene Werte sind editierbar
underlined data can be edited
SAFETY SLAVES
MONITOR
ERROR COUNTERS
LPF
FAULT DETECTOR
AS-I MONITOR
AS-I SAFETY
DIAGNOSIS
SETUP
DISP CONTRAST
D I A G N O S I S D I A G N O S I S
SAFETY ORIENTED
SLAVES
| 1-XX
2-RX | 3-RR
4- | 5-
AS-I CIRCUIT
AS-I-S CIRCUIT
SAFETY MON
DIAGNOSIS
LAST DIAGNOSIS
VIEW CONFIG DIAGNOSIS
COMPLETE
DIAG INDEX
LAST DIAGNOSIS
CH1 COMPLETE
CH1 DIAG INDEX
CH2 COMPLETE
CH2 DIAG INDEX
SAFETY MONITOR
DIAGNOSIS
STATUS: OK
CH1.: ON
CH2.: OFF
SLAVES
| 1-XX
2-RX | 3-RR
4- | 5-??
...
A COLOR P
32 RED 01
33 GRAY 01
34 YEL FL 01
HELP:
R RELEASED
X CODE OK
? TRANSIENT
A DEVICE ADDRES
P DEVICE FROM
00 PREPROCES.
01 CIRCUIT 1
10 CIRCUIT 2
11 BOTH CIR.
MONITOR CONFIG
ASI ADDR: 10
SIM. SLAVES: 3
MON. VER.: 1.0
RELEASE DATE:
2006/06/17 18:43
BY:
ROLF BECKER
CONFIG NAME:
BEARBEITUNGSZENT
RUM HURON CU 72
H MIT PALETTENWE
CHSLER V1.23
RELEASE CODE:
1BDF
ERROR COUNTERS
RESET
1A - 0
...
31A - 65535
1B -
34
...
30B - 0
LPF LIST OF
PERIPH. FAULTS
|
1A-X
2A- | 3A-
4A-X | 5A-X
....
30A-X | 31A-
|
1B-X
FAULT DETECTOR
RESET
HISTORIC:
EFLT OVRV NOIS
ACTUAL:
EFLT OVRV NOIS
DUP ASI ADR:
0 |31B
HELP:
EFLT EARTH FAULT
OVRV OVERVOLTAGE
NOIS NOISE
DUP ASI ADR
DUPLICATE ASI
SLAVE ADDRESS
SWID:
12345
SAFE CPU A:
12345
SAFE CPU B:
12345
UART CPU 1:
12345
UART CPU 2:
12345
DISPLAY CONTRAST
DEFAULT
FACTORY RESET
DO RESET
LANGUAGE
ENGLISH X
DEUTSCH
FRANCAIS
ITALIANO
ESPANOL
D I S P C O N T R A S T D I S P C O N T R A S T
CHIPCARD
LANGUAGE
FACTORY RESET
S E T U P S E T U P
AS-I CIRCUIT
AS-I-S CIRCUIT
AS-I CIRCUIT
AS-I-S CIRCUIT
CHIPCARD
CARD->MONITOR
MONITOR->CARD
CLEAR CHIPCARD
AS-I CIRCUIT
AS-I-S CIRCUIT
Commissioning / Inbetriebnahme
