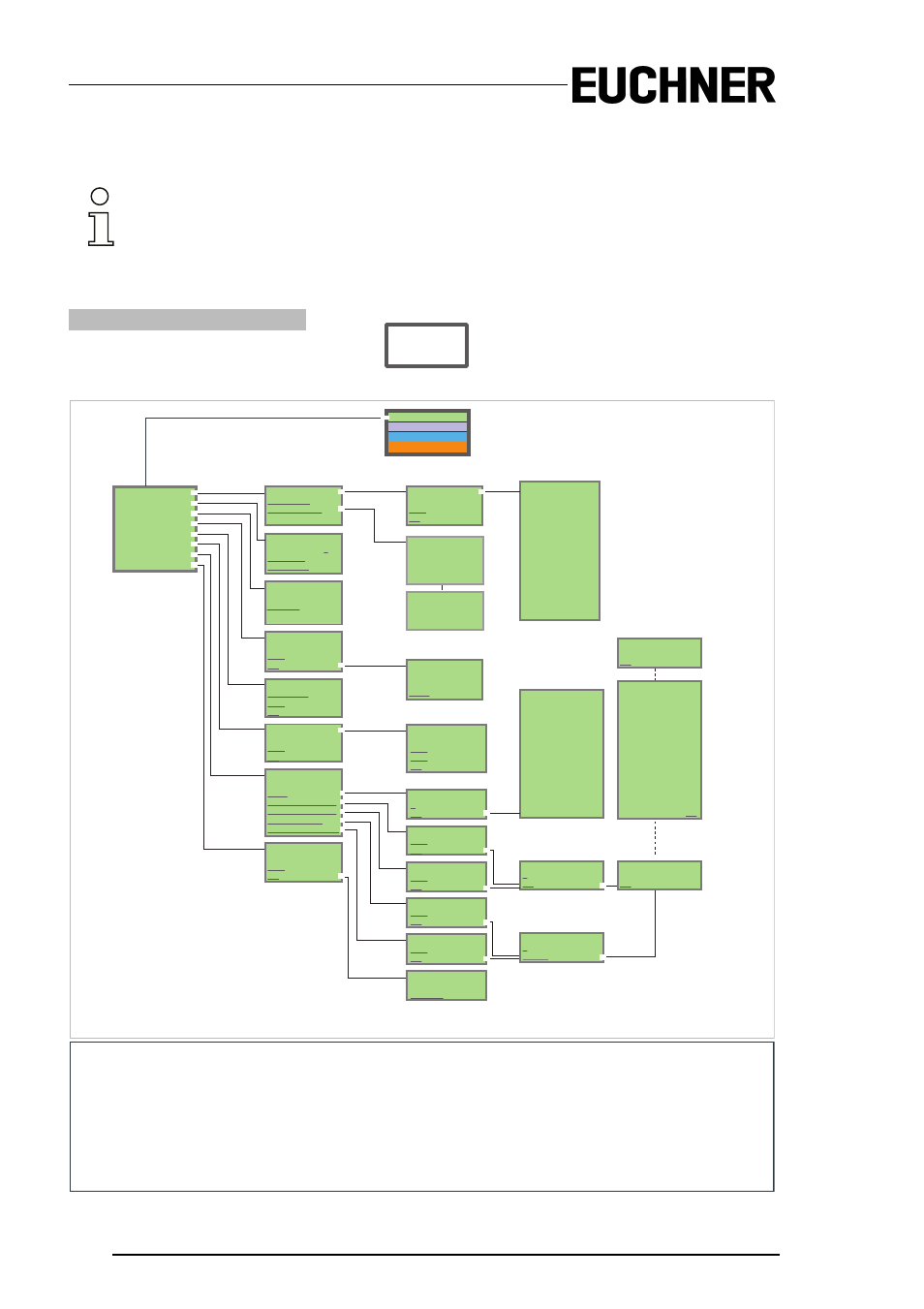

Operation in advanced display mode
9. Operation in advanced display mode
9.1 Overview
Information!
From SETUP/LANGUAGE you can set the desired menu language (German, English,
French, Italian or Spanish), see .
.12A
classic mode / klassischer Modus
advanced display mode / erweiterter Display-Modus
Basic Operation
The device starts in the traditional mode. You can switch between the two modes with ESC or OK. In the advanced mode the
cursor is moved by both arrow buttons. Pushing OK puts you to the superior menu (in the drawing one step to the right side).
ESC puts you back to the previous menu. To edit data you first mark them with the cursor and then select them with OK, change
them with the arrow buttons and finally apply them with OK. Pushing ESC cancels the editing.
Grundlegende Bedienungshinweise
Das Gerät startet im klassischen Modus. Mit ESC oder OK kann zwischen dem klassischen und dem erweiterten Modus
gewechselt werden. Im erweiterten Modus wird der Cursor mit den beiden Pfeil-Tasten bewegt. OK wechselt ins nächsthöhere
Menü. ESC wechselt zurück ins vorherige Menü. Die zu editierenden Werte zunächst mit dem Cursor markieren, dann mit OK
auswählen, mit den Pfeiltasten verändern und schließlich mit OK übernehmen. ESC bricht das Editieren ab.
unterstrichene Werte sind editierbar
underlined data can be edited
SAFE COUPLING
ON CHANNEL
2
TEACHING CODES
CLOSE CONTACTS
|
1-OK
2-RX | 3-RR
4- | 5-
6-DC | 7-DC
....
HELP
NO SAFETY SL
MS MISSING SLAVE
X CH OK
R CH RELEASED
OK CODE LEARNED
ER CODE ERROR
DC DUPL.CODE
CHANGE PIN
ENTER NEW PIN
0000
0000
OK
SELECT BANK
A
OK
ENTER PIN
0000
OK
ENTER PIN
0000
OK
ENTER PIN
0000
OK
ENTER PIN
0000
OK
BANK A CONFIG
ASI ADDR: 10
SIM. SLAVES: 3
MON. VER.: 1.0
RELEASE DATE:
2006/06/17 18:43
BY:
ROLF BECKER
BEARBEITUNGSZENT
RUM HURON CU 72
H MIT PALETTENWE
CHSLER V1.23
RELEASE CODE:
1BDF
COPY BANK A TO
MONITOR
RELEASE DATE:
2006/06/17 18:43
BY:
ROLF BECKER
BEARBEITUNGSZENT
RUM HURON CU 72
H MIT PALETTENWE
CHSLER V1.23
RELEASE CODE:
1BDF
------------------------------
TYPE CODE
1BDF
OK
CLEAR SAFE CFG
ENTER PIN
0000
OK
SELECT BANK
A
OK
SELECT BANK
A
CLEAR
TEACH CODES
ENTER PIN
0000
OK
START/STOP
ENTER PIN
0000
OK
CHANGE PIN
ENTER PIN
0000
OK
SAFE CHIPCARD
ACTIVE: BANK B
VIEW
CARD -> MONITOR
MONITOR -> CARD
CLEAR CODES
CLEAR SAFE CARD
STOP MONITOR
OK
START MONITOR
OK
TEACH CODES
COMPLETE
SINGLE SLAVE
START/STOP
STOP
PROTECT
ENTER PIN
0000
OK
DOWNLOAD
NOT ALLOWED
CHANGE
MONITOR PROFILE
LEGACY|EXTENDED
CHANGE
TEACH SAFETY
SAFE COUPLING
MONITOR PROFILE
START / STOP
CLEAR SAFE CFG
PIN
SAFE CHIPCARD
PROTECT
AS-I SAFETY
DIAGNOSIS
SETUP
DISP CONTRAST
A S - I S A F E T Y A S - I S A F E T Y
REMOVE SLAVE TO
TEACH AND PRESS
OK. ONLY ONE
SLAVE SHOULD BE
MISSING
CONNECT NEW
SLAVE 3 WITH
CLOSED CONTACTS
AND PRESS OK
Commissioning / Inbetriebnahme
