Det-Tronics PIRECL Infrared Hydrocarbon Gas Detector PointWatch Eclipse User Manual

Page 13

background image

11

95-8526

14.2

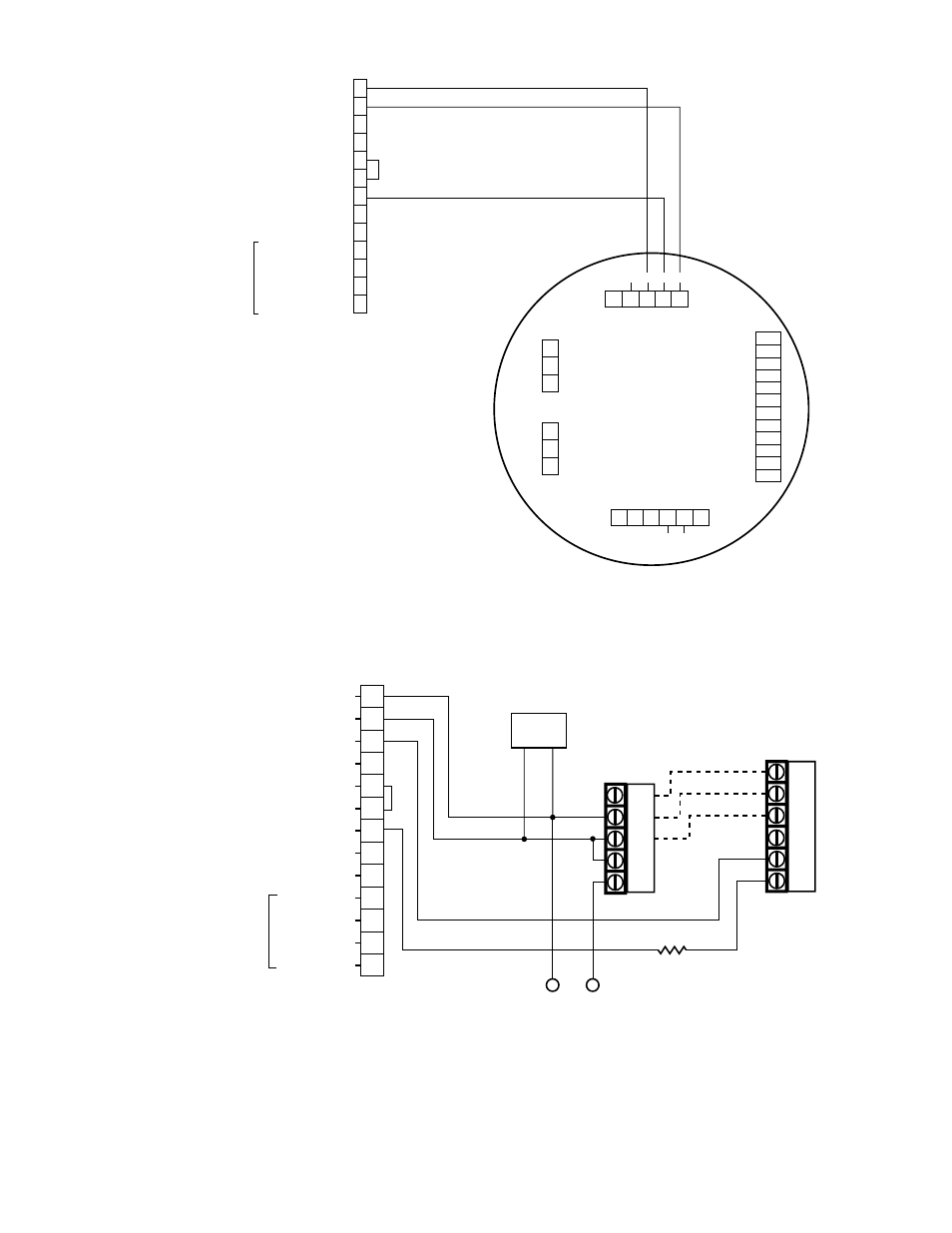

Figure 12—Standard Eclipse Wired to a Model u9500H Infiniti transmitter

A2201

FL
T RELA

Y

S

PO

WER

RESET

PW

IN

NO COM NC


+

CA
L

S

PO

WER OUT


+


+


24 VDC –

24 VDC –

24 VDC +

24 VDC +

CALIBRATE

+ 4-20 MA

– 4-20 MA

RS-485 A

RS-485 B

RELAY POWER

FAULT

LOW ALARM

HIGH ALARM

NO USER CONNECTION

1

2

3

4

5

6

7

8

9

10

11

12

13

24 VDC

+

PIRECL

POINTWATCH ECLIPSE

U9500H

INFINITI TRANSMITTER

+

-

DCS

1

NOTES: 1 250 OHM RESISTOR REQUIRED IF USING HART PORT COMMUNICATIONS.

2 PIRECL ECLIPSE MUST BE PROGRAMMED TO PIR9400 FAULT MODE

FOR PROPER STATUS IDENTIFICATION AT THE U9500H TRANSMITTER.

Figure 11—Standard Eclipse Wired to a Model uD10 universal Display unit

UD10 DISPLAY UNIT

24 VDC –

24 VDC –

24 VDC +

24 VDC +

CALIBRATE

4-20 MA +

4-20 MA –

RS-485 A

RS-485 B

RELAY POWER (RED)

FAULT (ORANGE)

LOW ALARM (WHITE)

HIGH ALARM (YELLOW)

WIRING TO OPTIONAL

RELAY BOARD

NO USER CONNECTION

1

2

3

4

5

6

7

8

9

10

11

12

13

MODEL PIRECL

C2404

BLACK

WHITE

RED

Sensor Connector

Power Supply Connector

Output Loop

Connector

MODBUS

Connector

R

ela

y Connect

or

P1

J2

J3

J4

P2

4-20 mA +

4-20 mA –

SHIELD

COM

RS485 A

RS485 B

HIGH ALARM COM

HIGH ALARM NC

HIGH ALARM NO

AUX ALARM COM

AUX ALARM NC

AUX ALARM NO

LOW ALARM COM

LOW ALARM NC

LOW ALARM NO

FAULT COM

FAULT NC

FAULT NO

24 VDC

24 VDC

+

SHIELD

24 VDC

24 VDC

+

SHIELD

SHIELD

C

ALIBR

A

TE

24 VDC

4-20 mA

24 VDC

+

P1-3

P1-2

P1-1

J2-3

J2-2

J2-1

J4-1

J4-2

J4-3

J4-4

J4-5

J4-6

J4-7

J4-8

J4-9

J4-10

J4-11

J4-12

J3-1

J3-2

J3-3

J3-4

J3-5

P2-6

P2-5

P2-4

P2-3

P2-2

P2-1

NOTE 1

INTERNAL JUMPER REQUIRED FOR

NON-ISOLATED CURRENT OUTPUT

(SINGLE POWER SUPPLY).

NOTE 2

UD10 HOUSING MUST BE ELECTRICALLY

CONNECTED TO EARTH GROUND.

1
