42

Evolver 303 Dual Purge Robotic Atomizers - Maintenance

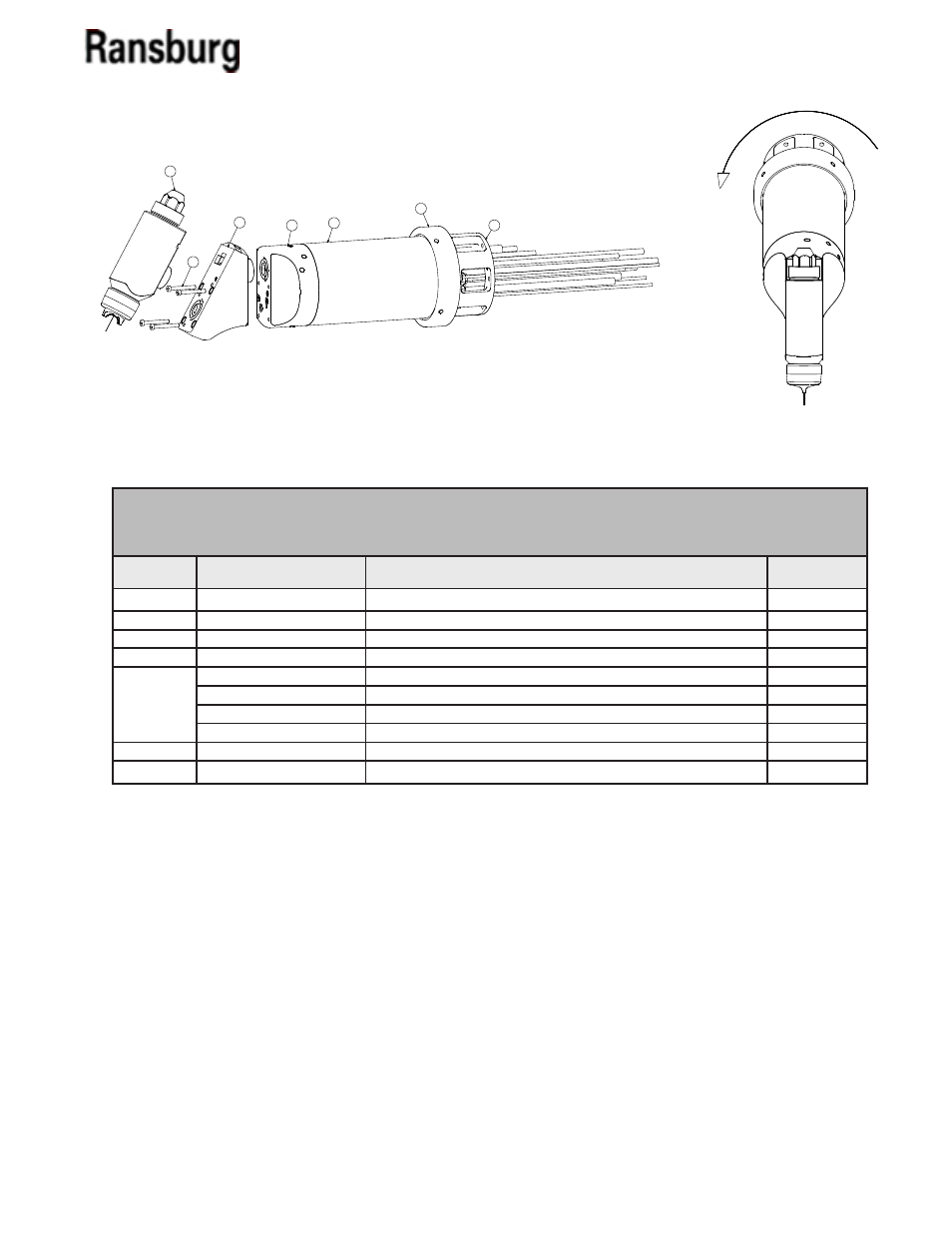

Figure 15: Evolver 303 Dual Purge 60

° Single Head Applicator Assembly

5

3

4

1

6

2

7

CCW TO REMOVE

1

A11255-00

Shroud, RMA-303 Dual Purge

1

2

A12283-XXXXXXX

Assembly, Robot Mount Tubing Bundle (Metric)

1

3

79179-00

Mounting, Block Assembly

1

4

A11983-00

Manifold, Evolver 303 Assembly

1

5

79138-01

Spray Head Assembly, Conventional Spray (Non-Bleed)

1

79138-02

Spray Head Assembly, HVLP Spray (Non-Bleed)

1

79138-04

Spray Head Assembly, Conventional Spray (Bleed)

1

79138-05

Spray Head Assembly, HVLP Spray (Bleed)

1

6

A11201-00

Ring, Quick Disconnect

2

7

LSFA00027-00

Screw, Retaining, #10-32 X 1.50"

4

Item #

EVOLVER 303 DUAL PURGE 60

° SINGLE HEAD APPLICATOR ASSEMBLY - PARTS LIST

(Figure 15)

Part #

Description

Qty

AA-08-01.1
