Ransburg Evolver 303 Dual Purge Solvent Robotic Applicator A12374-XXX User Manual

Page 38

background image

33

Evolver 303 Dual Purge Robotic Atomizers - Maintenance

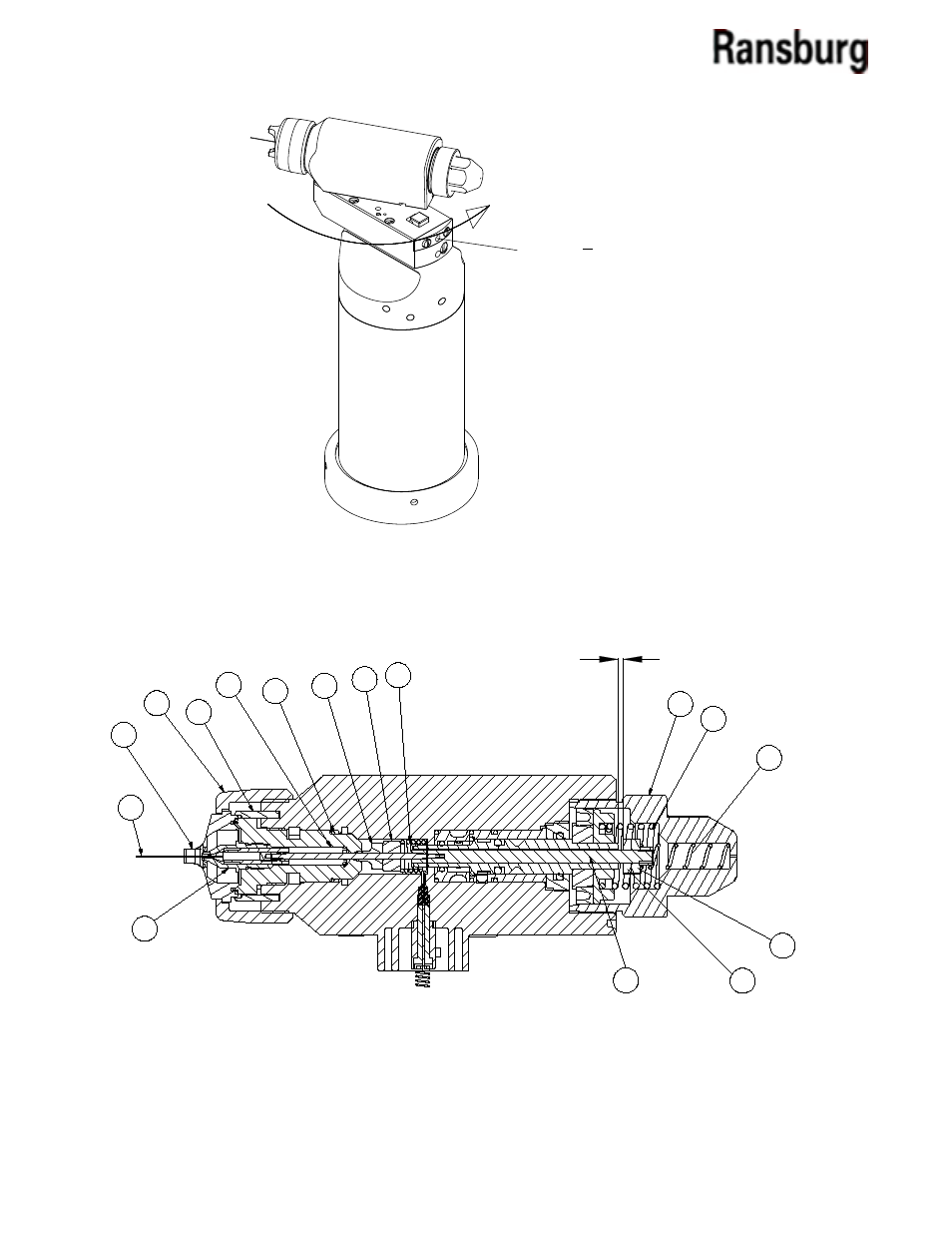

Figure 13b: Spray Head Assembly

Figure 13a: Spray Head Removal

4

5

1/16"

(1.59 MM)

34

31

35

29

36

33

32

30

28

27

6

2

3

1

ROTATE HEAD APPROX.

45° CCW TO REMOVE

INSERT A

3

16

" ALLEN WRENCH THROUGH THE

HOLE TO LOOSEN THE LOCKING SCREW (3),

TURN THE SCREW CLOCKWISE, WHICH IN
TURN WILL DISENGAGE THE LOCKING TAB

(2), TURN UNTIL THE TAB COMES IN
CONTACT WITH THE INSIDE WALL. AS
ILLUSTRATED IN FIGS. 23 THRU 26.

THEN ROTATE THE HEAD AS SHOWN BY

HAND AND PULL UP TO REMOVE.

AA-08-01.1
