9
Versuch 19: Modell eines astronomischen Fern-
rohrs
19.1 Geräte:
•
Optische Bank U17150
•
Sammellinse f = +100 mm U17102
•
Sammellinse f = +300 mm U17105
•
2 Reiter 75 mm U17160

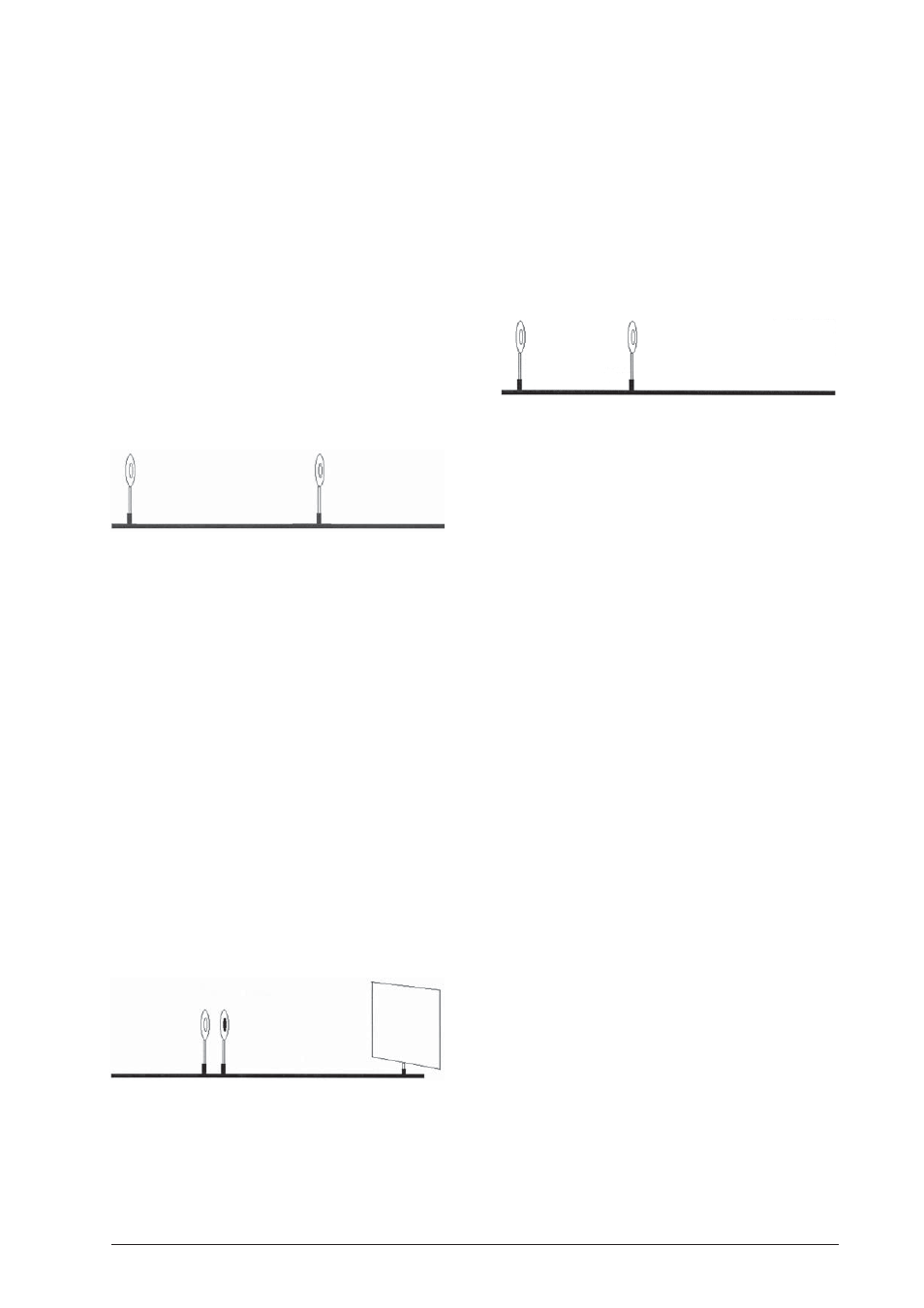

19.2 Aufbau
•
Linse f = +100 mm auf Position 0 platzieren.
•
Linse f = +300 mm verschiebbar
19.3 Durchführung
•
Durch die Linse f = +100 mm ein entferntes Ob-
jekt (wenigstens 10 m) anvisieren.
•
Die Linse f = +300 mm auf der Bank verschieben
bis das Objekt scharf zu sehen ist. Das Bild ist um-
gekehrt und lichtstark.
Versuch 20: Modell einer Fotokamera
20.1 Geräte:
•
Optische Bank U17150
•
Sammellinse f = +100 mm U17102
•
Irisblende U17010
•
Projektionsschirm U17125
•
2 Reiter 75 mm U17160
•
1 Reiter 30 mm U17161
20.2 Aufbau
•
Linse f = +100 mm auf Position 30 cm platzieren.
•
Projektionsschirm verschiebbar
20.3 Durchführung
•
Die optische Bank auf ein Objekt ausrichten und
durch Verschieben des Schirms in Richtung Linse
eine scharfe Abbildung herstellen. Das Bild steht
auf dem Kopf.
•
Durch Platzieren der Irisblende hinter die Linse wird
das Bild schärfer aber auch lichtschwächer. Die Tie-
fenschärfe ist hier nicht kritisch.
Versuch 21: Modell eines holländischen Fernrohrs
21.1 Geräte:
•
Optische Bank U17150
•
Zerstreuungslinse f = –100 mm U17106
•
Sammellinse f = +300 mm U17105
•
2 Reiter 75 mm U17160
21.2 Aufbau
•
Linse f = +300 mm auf Position 30 cm platzieren.
•
Linse f = –100 mm verschiebbar
21.3 Durchführung
•
Durch die Linse f = –100 mm ein entferntes Objekt
(wenigstens 10 m) anvisieren.
•
Die Linse f = +300 mm auf der Bank verschieben
bis das Objekt scharf zu sehen ist. Das Bild ist auf-
recht stehend und lichtstark.
Versuch 22: Polarisation, Modell eines Polarime-
ters
22.1 Geräte:
•
Optische Bank U17150
•
Experimentierleuchte U17140
•
Objekthalter auf Stiel U17000
•
Drehbarer Objekthalter U17001
•
Prismentisch U17020
•
Sammellinse f = +50 mm U17101
•
Sammellinse f = +100 mm U17102
•
Rundküvette U14313
•
Polarisationsfilter U40129
•
Projektionsschirm U17125
•
6 Reiter 75 mm U17160
•
1 Reiter 30 mm U17161
•
Stromversorgung Steckernetzgerät U13900
22.2 Aufbau
•
Experimentierleuchte vertikal auf Position 0 plat-
zieren.
•
Linse f = +50 mm auf Position 8,5 cm stellen.
•
Objekthalter auf Position 13,5 cm.
•
Prismentisch auf Position 20 cm.
•
Drehbarer Objekthalter auf 28 cm
•
Projektionsschirm auf 100 cm.
22.3 Durchführung
•
Auf dem Schirm ist der Glühdraht der Lampe zu
sehen.
•
Die beiden Polarisationsfilter aufeinanderlegen und
dann drehen bis sie das meiste Licht durchlassen.
In dieser Position in den Objekthaltern platzieren.
•
Der Objekthalter dient als Polarisator, der drehba-
re Halter als Analysator.
•
Den drehbaren Halter so lange drehen, bis der Glüh-
draht der Lampe nicht mehr auf dem Schirm zu
sehen ist. Die Filter stehen dann über Kreuz.
•
Rundküvette mit einer Zuckerlösung auf dem Pris-
mentisch und die Linse f = +100 mm auf Position
37,5 cm platzieren.
•
Durch die Zuckerlösung tritt eine Drehung der Po-
larisationsebene ein, so dass jetzt wieder Licht auf
dem Schirm zu sehen ist.
