29
•
Support avec fente quintuple horizontale sur 26 cm.
•
Ecran de projection à 50 cm.
13.3 Réalisation
•
En présence de lentilles fines, les rayons lumineux
parallèles sont réfractés différemment sur les bords
et au milieu de la lentille, et l'on obtient deux
foyers. Ce phénomène est une aberration sphéri-
que.
•
Avec la fente quintuple et la lentille, on génère cinq
rayons lumineux parallèles.
•
Ajuster l'écran le long du banc, de sorte que les
rayons passent le long de l'écran. Le cas échéant,
tourner également la lampe.
•
Placer la lentille f = +50 mm directement devant
l'écran (à env. 36 cm). A présent, on peut claire-
ment observer le foyer, les rayons convergents et
les rayons divergents. Marquer le foyer sur l'écran.
•
Avec un diaphragme à iris (en position env. 31 cm),
on peut masquer les rayons des bords. On observe
un déplacement du foyer. En outre, le foyer est re-
présenté beaucoup plus nettement.
Expérience 14 : Défaut de lentille, aberration
sphérique 2
14.1 Appareils :
•
Banc optique U17150
•
Lampe pour expériences U17140
•
Porte-objet sur manche U17000
•
Sténopé de U17040
•
Lentille convexe f = +50 mm U17101
•
Ecran de projection U17125
•
3 coulisseaux 75 mm U17160
•
1 coulisseau 30 mm U17161
•
Alimentation enfichable U13900

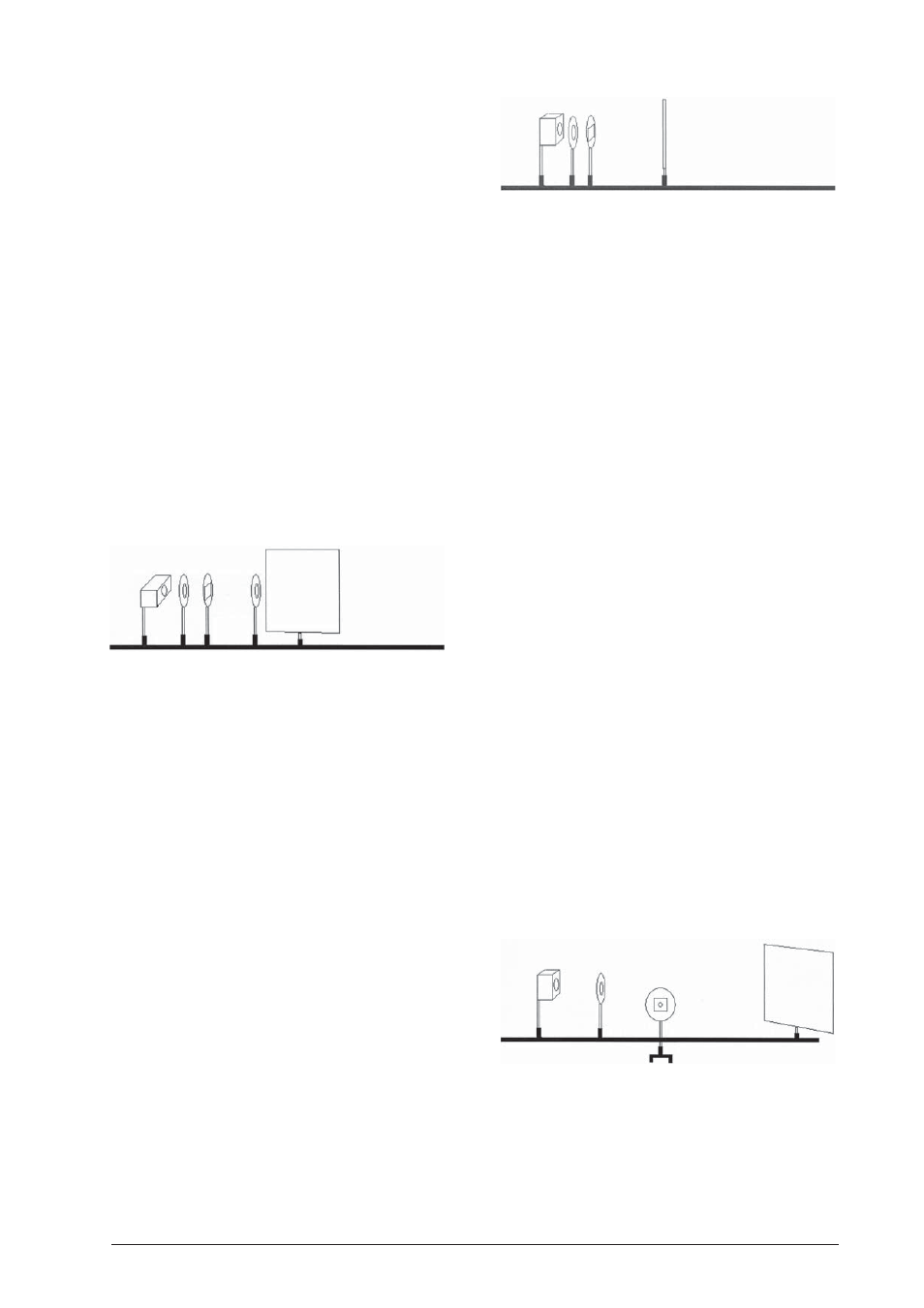

14.2 Montage
•
Placer la lampe verticalement en position 0.
•
Placer la lentille f = +50 mm en position 11 cm.
•
Support avec sténopé sur 6 cm.
•
Ecran de projection à 50 cm.
14.3 Réalisation
•
Avec la lentille, projeter une image aussi nette que
possible du filament de la lampe sur l'écran.
•
Placer le sténopé sur le banc optique En masquant
les rayons sur les bords, on obtient une image en-
core plus nette.
•
La modification de la netteté de l'image est due au
décalage du foyer.
Expérience 15 : Défaut de lentille, aberration
chromatique
15.1 Appareils :
•
Banc optique U17150
•
Lampe pour expériences U17140
•
Porte-objet sur manche U17000
•
Sténopé de U17040
•
Lentille convexe f = +150 mm U17103
•
Ecran de projection U17125
•
3 coulisseaux 75 mm U17160
•
1 coulisseau 30 mm U17161
•
Alimentation enfichable U13900
15.2 Montage
•
Placer la lampe verticalement en position 0.
•
Placer la lentille f = +150 mm en position 23 cm.
•
Ecran de projection à 95 cm.
15.3 Réalisation
•
Avec la lentille, projeter une image aussi nette que
possible du filament de la lampe sur l'écran.
•
Par le déplacement à droite de l'écran, le bord de
l'image devient bleuâtre. Si l'écran est déplacé à
gauche, le bord passe au rouge.
•
Ce changement de couleur est dы а la différence
de réfraction des rayons entre le centre de la len-
tille et les bords. Ce phénomène est appelé une
aberration chromatique.
•
Si l'on place le sténopé derrière la lentille (en posi-
tion 28 cm), on obtient une image très nette du
filament sans aberration chromatique.
•
Dans la pratique, on remédie à l'aberration chro-
matique de lentilles en combinant des lentilles
convexes à des lentilles concaves.
•
Les lentilles sans aberration sphérique sont des len-
tilles asphériques, les lentilles sans aberration chro-
matique des lentilles achromatiques.
Expérience 16 : Modèle d'une chambre obscure
16.1 Appareils :
•
Banc optique U17150
•
Lampe pour expériences U17140
•
Porte-objet sur manche U17000
