53
•
Lente colectora f = +150 mm U17103
•
Diafragma de iris U17010
•
Pantalla de proyección U17125
•
5 correderas 75 mm U17160
•
1 corredera 30 mm U17161
•
Alimentación de corriente, fuente de alimentación
U13900

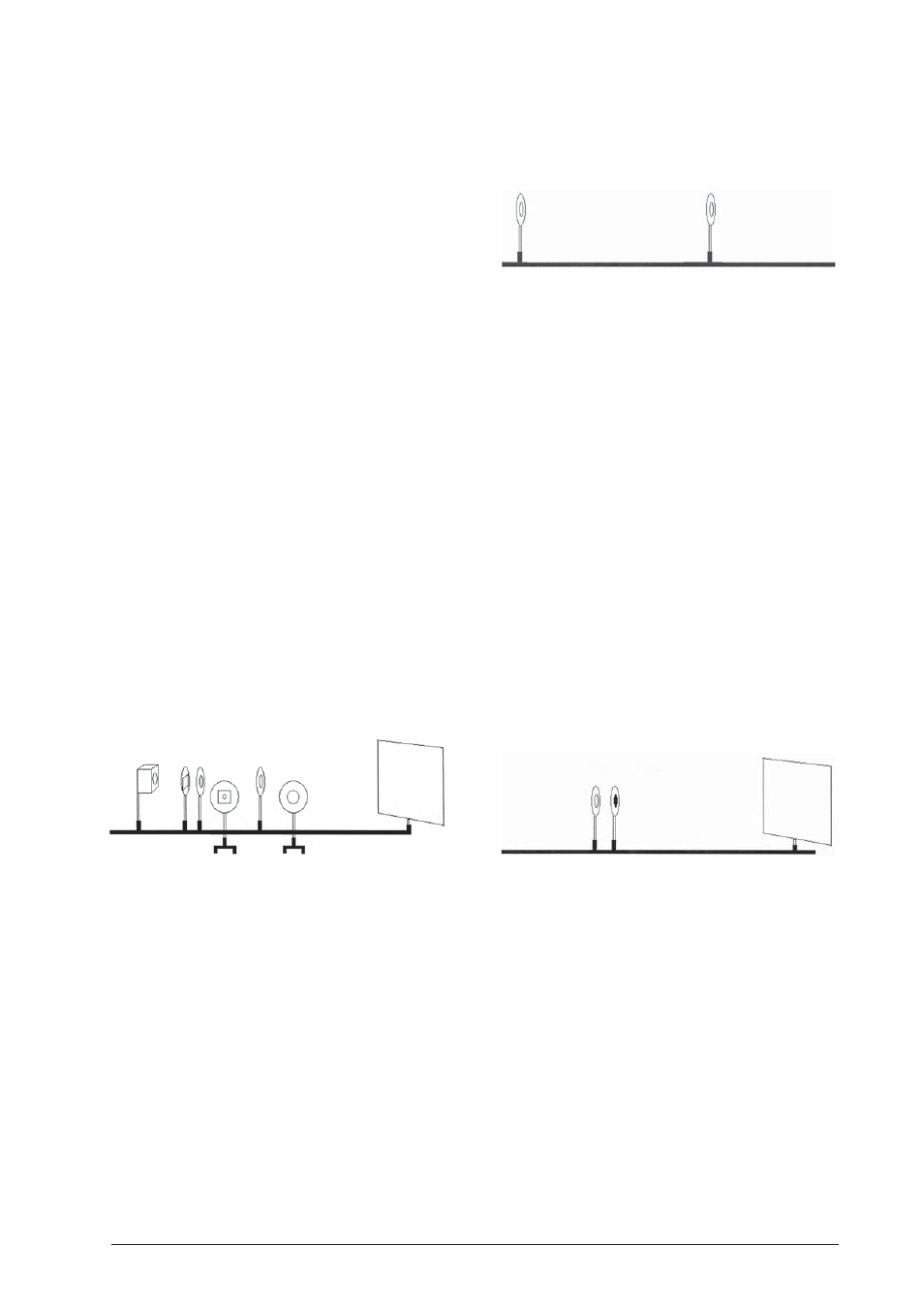

18.2 Montaje
•
Emplazar la lámpara experimental en posición de
0 cm.
•
Portaobjetos en posición de 25 cm. El objeto pue-
de ser una moneda pegada con cinta adhesiva al
centro del soporte.
•
Colocar la lente f = +50 en posición de 30 cm.
•
Lente f = +100 mm a 54 cm.
•
Pantalla de proyección a 100 cm
18.3 Ejecución
•
La lente f = +50 mm sirve como objetivo.
•
La lente f = +100 mm refleja nítidamente el obje-
to sobre la pantalla.
•
Desconectar la iluminación y retirar la pantalla.
•
Emplazar la lente f = +150 en posición de 74 cm.
En conjunción con la lente f = +100 mm, ésta con-
forma el ocular.
•
Se percibe la imagen virtual de la moneda, como si
se mirara a través de la lente f = +150 mm.
•
Si se emplaza el diafragma de iris a 35 cm se obtie-
ne una mejor imagen.
•
También se pueden emplear objetos transparentes
(preparados). El factor de ampliación de este mode-
lo no es muy grande. En la práctica, las distancias
entre los puntos focales son mucho menores.
Experimento 19: Modelo de un telescopio astronó-
mico
19.1 Equipo:
•
Banco óptico U17150
•
Lente colectora f = +100 mm U17102
•
Lente colectora f = +300 mm U17105
•
2 correderas 75 mm U17160
19.2 Montaje
•
Emplazar la lente f = +100 en la posición 0
•
Lente f = +300 mm desplazable
19.3 Ejecución
•
Avistar un objeto distante (por lo menos 10 m) por
medio de la lente f = +100 mm.
•
Desplazar la lente f = +300 mm sobre el banco
hasta que el objeto se vea nítidamente. La imagen
se presenta invertida y con mucha luminosidad.
Experimento 20: Modelo de una cámara fotográfi-
ca
20.1 Equipo:
•
Banco óptico U17150
•
Lente colectora f = +100 mm U17102
•
Diafragma de iris U17010
•
Pantalla de proyección U17125
•
2 correderas 75 mm U17160
•
1 corredera 30 mm U17161
20.2 Montaje
•
Emplazar la lente f = +100 en la posición de 30 cm.
•
Pantalla de proyección desplazable.
20.3 Ejecución
•
Orientar el banco óptico hacia un objeto y, despla-
zando la pantalla en dirección de la lente, generar
una imagen nítida. La imagen se encuentra de ca-
beza.
•
Al emplazar el diafragma de iris por detrás de la
lente, la imagen se vuelve más nítida pero tam-
bién menos luminosa. La nitidez de profundidad
no es crítica en este caso.
Experimento 21: Modelo de un telescopio holan-
dés
21.1 Equipo:
•
Banco óptico U17150
•
Lente divergente f = –100 mm U17106
•
Lente colectora f = +300 mm U17105
•
2 correderas 75 mm U17160
21.2 Montaje
•
Emplazar la lente f = +300 en la posición de 30 cm.
•
Lente f = –100 mm desplazable
21.3 Ejecución
•
Avistar un objeto distante (por lo menos 10 m) por
medio de la lente f = –100 mm.
