40
•
Cinque fenditure da U17040
•
Lente collettrice f = + 50 mm U17101
•
Lente collettrice f = + 150 mm U17108
•
Diaframma a iride U17010
•
Schermo di proiezione U17125
•
5 cavalieri 75 mm U17160
•
1 cavaliere 30 mm U17161
•
Corrente alimentatore ad innesto U13900

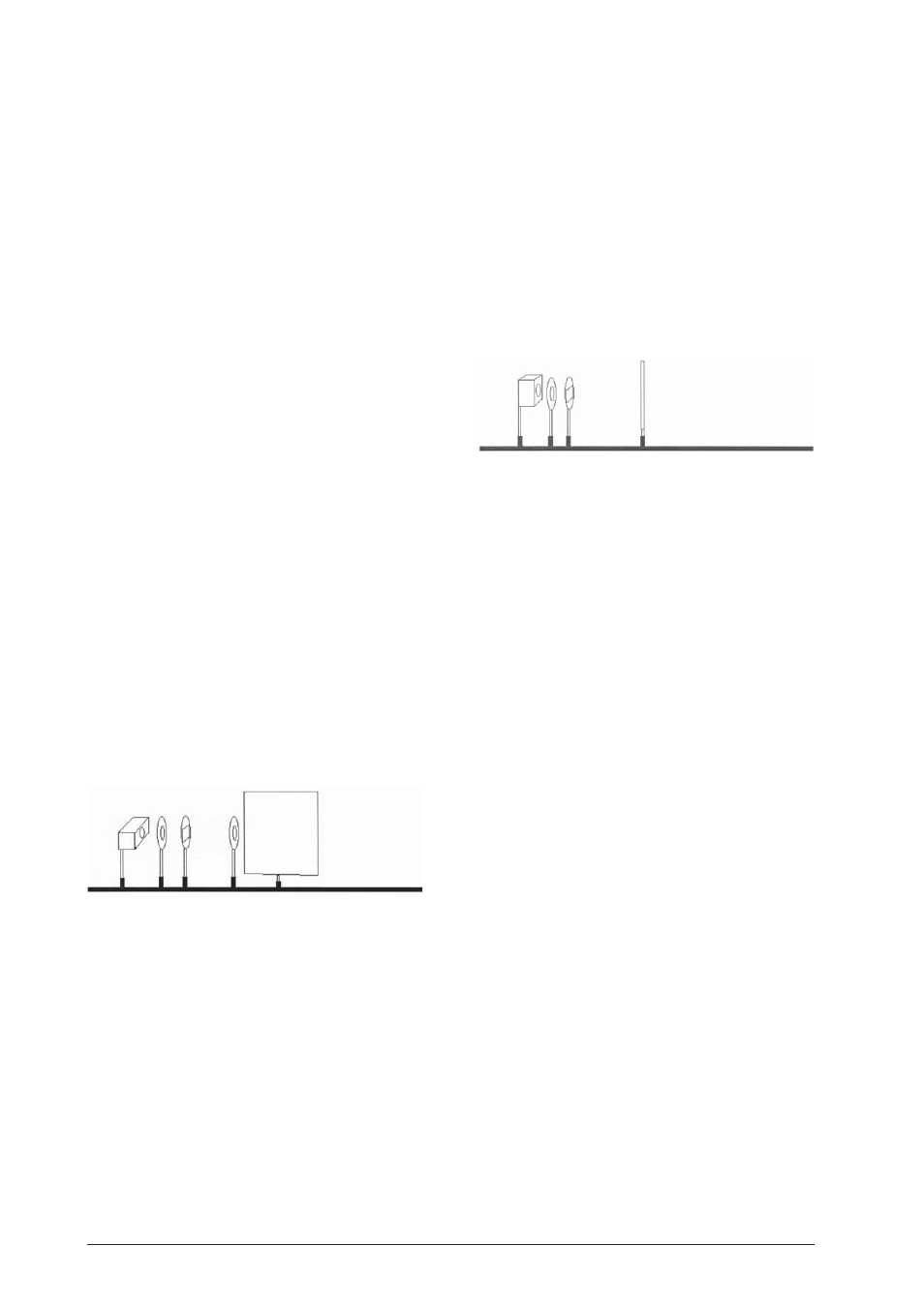

13.2 Struttura
•
Collocare la lampada sperimentale verticalmente
sulla posizione 0.
•
Collocare la lente f = + 150 sulla posizione 21 cm.
•
Il supporto con le 5 fenditure orizzontali su 26 cm.
•
Lo schermo di proiezione su 50 cm.
13.3 Esecuzione
•
In caso di lenti sottili i raggi luminosi paralleli ven-
gono interrotti in modo diverso in corrispondenza
della zona del bordo e nella parte centrale della
lente, così che si formano due fuochi. Questo feno-
meno viene definito aberrazione sferica.
•
Mediante le 5 fenditure e la lente vengono prodot-
ti 5 raggi luminosi paralleli.
•
Orientare lo schermo lungo il banco in modo che i
raggi scorrano lungo lo schermo. Eventualmente
ruotare anche la lampada.
•
Collocare la lente f = + 50 mm direttamente da-
vanti allo schermo (circa sulla posizione 36 cm). Ora
il fuoco, i raggi convergenti e quelli divergenti sono
chiaramente visibili. Segnare il fuoco sullo scher-
mo.
•
Mediante il diaframma a iride (circa sulla posizio-
ne 31 cm) è ora possibile oscurare i raggi margina-
li. È possibile osservare uno spostamento del fuo-
co. Inoltre il fuoco è rappresentato in modo chia-
ramente più nitido.
Esperimento 14: difetto delle lenti, aberrazione
sferica 2
14.1 Apparecchi:
•
Banco ottico U17150
•
Lampada sperimentale U17140
•
Portaoggetti su asta U17000
•
Diaframma di apertura da U17040
•
Lente collettrice f = + 50 mm U17101
•
Schermo di proiezione U17125
•
3 cavalieri 75 mm U17160
•
1 cavaliere 30 mm U17161
•
Corrente alimentatore ad innesto U13900
14.2 Struttura
•
Collocare la lampada sperimentale verticalmente
sulla posizione 0.
•
Collocare la lente f = + 50 sulla posizione 11 cm.
•
Il supporto con il diaframma di apertura su 6 cm.
•
Lo schermo di proiezione su 50 cm.
14.3 Esecuzione
•
Mediante la lente rappresentare sullo schermo il
filo ad incandescenza della lampadina nel modo
più nitido possibile.
•
Collocare il diaframma di apertura sul banco otti-
co. Delimitando i fasci luminosi esterni si forma
un'immagine ancora più nitida.
•
La variazione della nitidezza dell'immagine viene
prodotta dallo spostamento del fuoco.
Esperimento 15: difetto delle lenti, aberrazione
cromatica
15.1 Apparecchi:
•
Banco ottico U17150
•
Lampada sperimentale U17140
•
Portaoggetti su asta U17000
•
Diaframma di apertura da U17040
•
Lente collettrice f = +150 mm U17103
•
Schermo di proiezione U17125
•
3 cavalieri 75 mm U17160
•
1 cavaliere 30 mm U17161
•
Corrente alimentatore ad innesto U13900
15.2 Struttura
•
Collocare la lampada sperimentale verticalmente
sulla posizione 0.
•
Collocare la lente f = + 150 sulla posizione 23 cm.
•
Schermo di proiezione su 95 cm.
15.3 Esecuzione
•
Mediante la lente rappresentare sullo schermo il
filo ad incandescenza della lampadina nel modo
più nitido possibile.
•
Spostando lo schermo a destra il bordo dell'imma-
gine si colora di azzurrino. Se lo schermo viene spo-
stato verso sinistra, il colore del bordo passa nel
settore rosso.
•
La variazione cromatica è causata dal fatto che i
fasci luminosi che si trovano al centro della lente e
quelli sul bordo vengono interrotti in modo diver-
so. Questo fenomeno viene definito spostamento
cromatico o aberrazione cromatica.
•
Se ora si posiziona il diaframma di apertura dietro
la lente (sulla posizione 28 cm) si forma un'imma-
gine estremamente nitida del filo ad incandescen-
za della lampadina senza spostamento cromatico.
•
In pratica l'aberrazione cromatica viene ampiamen-
te eliminata dalle lenti mediante una combinazio-
ne di lenti collettrici e divergenti.
•
Le lenti senza aberrazione sferica sono lenti asferi-
