Instruções para o uso
3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC® PHYSICS PHYSICS PHYSICS PHYSICS PHYSICS
Experiências fundamentais de ótica no banco ótico U17150
®
1/05 MH
Sinopse das experiências:
Experiência 1: demonstração de diferentes feixes lu-
minosos
Experiência 2: reflexão de um raio luminoso num es-
pelho plano
Experiência 3: reflexão de um feixe de raios lumino-
sos num espelho plano
Experiência 4: reflexão de um feixe luminoso num
espelho côncavo e convexo
Experiência 5: Lei da refração de Snellius
Experiência 6: refração numa placa plano paralela
Experiência 7: refração num prisma
Experiência 8: prisma de inversão
Experiência 9: lentes côncavas e convexas
Experiência 10: fórmula das lentes e ampliação
Experiência 11: fórmula das lentes e ampliação, ima-
gem virtual
Experiência 12: fórmula das lentes e ampliação, obje-
to virtual
Experiência 13: distorção de lente, aberração esférica 1
Experiência 14: distorção de lente, aberração esférica 2
Experiência 15: distorção de lente, aberração cromática
Experiência 16: modelo de uma câmera obscura
Experiência 17: modelo de um projetor de slides
Experiência 18: modelo de um microscópio
Experiência 19: modelo de um telescópio astronômico
Experiência 20: modelo de uma máquina fotográfica
Experiência 21: modelo de um telescópio holandês
Experiência 22: polarização, modelo de um polarímetro
Experiência 23: prisma de visão direta, espectro de
absorção
Experiência 24: espectro de linhas
1. Indicações de segurança
•
Cuidado! As luminárias esquentam após uma utili-
zação prolongada.
•
Não limpar os elementos óticos com líquidos agres-
sivos ou solventes. Perigo de danificação!
2. Exemplos de experiências

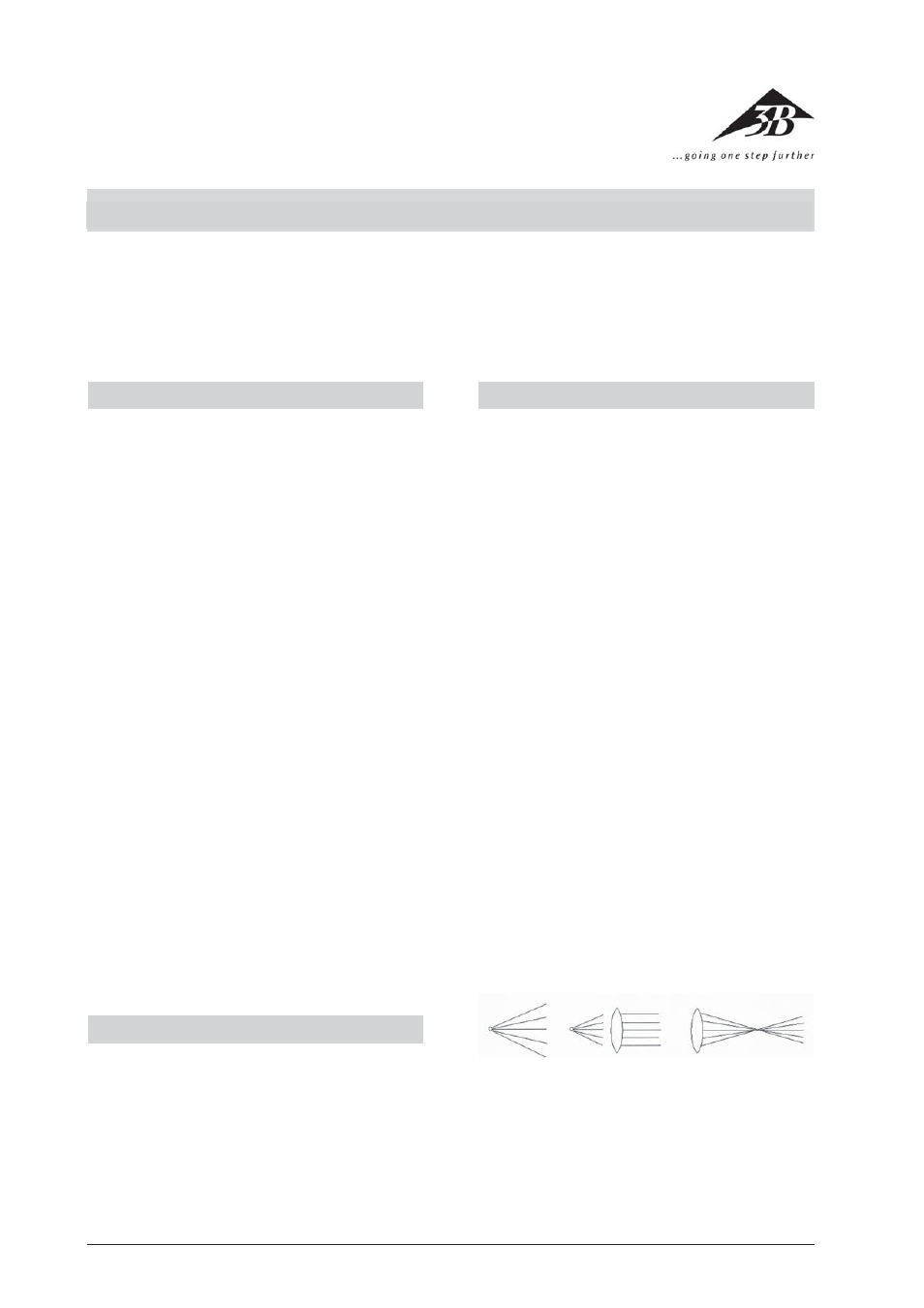

Experiência 1: demonstração de diferentes feixes
luminosos
1.1 Aparelhos:
•
Banco ótico U17150
•
Luminária para experiências U17140
•
Suporte para objeto sobre vara U17000
•
Fenda quíntupla de U17040
•
Lente convergente f = +150 mm U17108
•
Tela de projeção U17125
•
3 cavaleiros óticos de 75 mm U17160
•
1 cavaleiro ótico de 30 mm U17161
•
Alimentação elétrica por transformador de alimen-
tação em rede de tomada U13900
1.2 Montagem
•
Colocar a luminária para experiências na horizon-
tal, na posição 10 cm.
•
O suporte de objeto com fenda quíntupla na hori-
zontal, na posição 20 cm.
•
A lente convergente na posição 25 cm.
•
A tela de projeção sobre o cavaleiro pequeno.
1.3 Execução
•
Sem a utilização da lente convergente, o feixe lu-
minoso é divergente.
•
Ao utilizar a lente convergente na posição 25 cm,
obtém-se um feixe luminoso paralelo.
•
Ao distanciar a lente convergente da fonte lumino-
sa, é produzido um feixe luminoso convergente.
