La solution de sucre entraîne une rotation du plan
de polarisation, de sorte que de la lumière est de
nouveau visible à l'écran.
•
Selon la concentration de la solution, il n'est plus
nécessaire de tourner l'analyseur pour masquer la
lumière.
Expérience 23 : Prisme à vision directe, spectre
d'absorption
23.1 Appareils :
•
Banc optique U17150
•
Lampe pour expériences U17140
•
Table à prismes U17020
•
Fente réglable U17015
•
Support pour prisme à vision directe U17025
•
Prisme à vision directe U14020
•
Lentille convexe f = +50 mm U17101
•
Lentille convexe f = +100 mm U17102
•
Cuvette rectangulaire U17129
•
Jeu de filtres couleur U21878
•
Ecran de projection U17125
•
5 coulisseaux 75 mm U17160
•
1 coulisseau 30 mm U17161
•
Permanganate de potassium (KmnO
4
)
•
Alimentation enfichable U13900

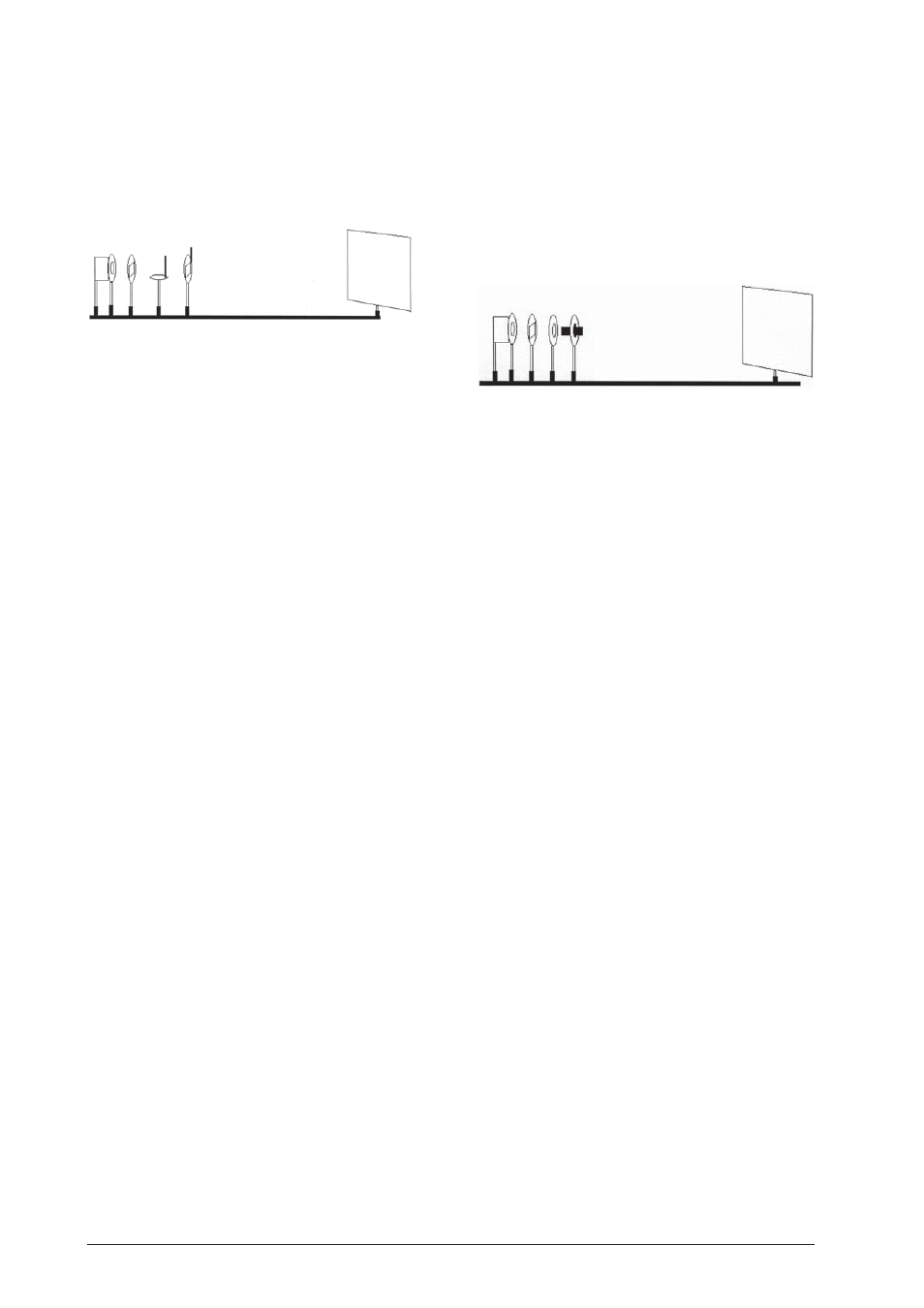

23.2 Montage
•
Placer la lampe verticalement en position 0.
•
Placer la lentille f = +50 mm en position 8,5 cm.
•
Fente réglable à 14 cm
•
Lentille f = +100 mm à 8,5 cm.
•
Ecran de projection à 100 cm.
23.3 Réalisation
•
Tourner la lentille f = +100 mm pour obtenir une
image nette de la fente à l'écran. L'image doit pré-
senter une largeur d'environ 3 mm.
•
Positionner le prisme à vision directe dans le sup-
port en position 26,5 cm, de telle sorte que les sur-
faces polies soient à la verticale et que le rayon
lumineux passe en leur centre. Le cas échéant, cor-
riger à l'aide de la source lumineuse et de la len-
tille d'image.
•
En ajustant la fente réglable, on peut obtenir un
spectre plus intensif et net.
•
Cet agencement représente la position de base pour
toutes les expériences réalisées avec le prisme à
vision directe.
•
Comme la lampe à halogène est un corps solide, le
spectre est continu.
•
Si à présent on place un filtre couleur (par ex. rouge)
devant le prisme, on obtient une bande noire à l'en-
droit rouge dans le spectre. Il s'agit d'un spectre
d'absorption.
•
A la place du filtre couleur, on peut aussi mettre la
cuvette, remplie par ex. d'une solution de perman-
ganate de potassium dans de l'eau, sur la table à
prismes devant le prisme. On obtient ainsi plusieurs
bandes noires dans le spectre.
Expérience 24 : Spectre de raies
24.1 Appareils :
•
Banc optique U17150
•
Bobine pour lampes spectrales U21905
•
Lampes spectrales, par ex. U13033
•
Fente réglable U17015
•
Support pour prisme à vision directe U17025
•
Prisme à vision directe U14020
•
Lentille convexe f = +50 mm U17101
•
Lentille convexe f = +100 mm U17102
•
Ecran de projection U17125
•
5 coulisseaux 75 mm U17160
•
1 coulisseau 30 mm U17161
•
Alimentation enfichable U13900
24.2 Montage 1
•
Placer le support avec la lampe spectrale en posi-
tion 0.
•
Placer la lentille f = +50 mm en position 5 cm.
•
Fente réglable à 10 cm
•
Lentille f = +100 mm à 21,5 cm.
•
Ecran de projection à 100 cm.
24.3 Réalisation
•
Après avoir allumé la lampe spectrale, attendre
environ cinq minutes, jusqu'à ce que la lampe brille
à une intensité maximale.
•
Tourner la lentille f = +100 mm pour obtenir une
image nette de la fente à l'écran.
•
Positionner le prisme à vision directe dans le sup-
port en position 26,5 cm, de telle sorte que les sur-
faces polies soient à la verticale et que le rayon
lumineux passe en leur centre. Le cas échéant, cor-
riger à l'aide de la source lumineuse et de la len-
tille d'image.
•
On obtient un spectre de raies du mercure.
•
En ajustant la fente réglable, on peut obtenir un
spectre plus intense et net.
