Experiência 2: reflexão de um feixe luminoso num
espelho plano
2.1 Aparelhos:
•
Banco ótico U17150
•
Luminária para experiências U17140
•
Suporte para objetos sobre vara U17000
•
Fenda simples de U17040
•
Lente convergente f = +150 mm U17108
•
Disco ótico U17128
•
Espelho plano de U17128
•
3 cavaleiros óticos de 75 mm U17160
•
1 cavaleiro ótico de 30 mm U17161
•
Alimentação elétrica por transformador de alimen-
tação em rede de tomada U13900
2.2 Montagem
•
Colocar a luminária para experiências na horizon-
tal, na posição 10 cm.
•
O suporte de objeto com fenda quíntupla na hori-
zontal, na posição 20 cm.
•
A lente convergente na posição 25 cm.
•
O disco ótico com o espelho plano no cavaleiro
pequeno na posição 40 cm.
2.3 Execução
•

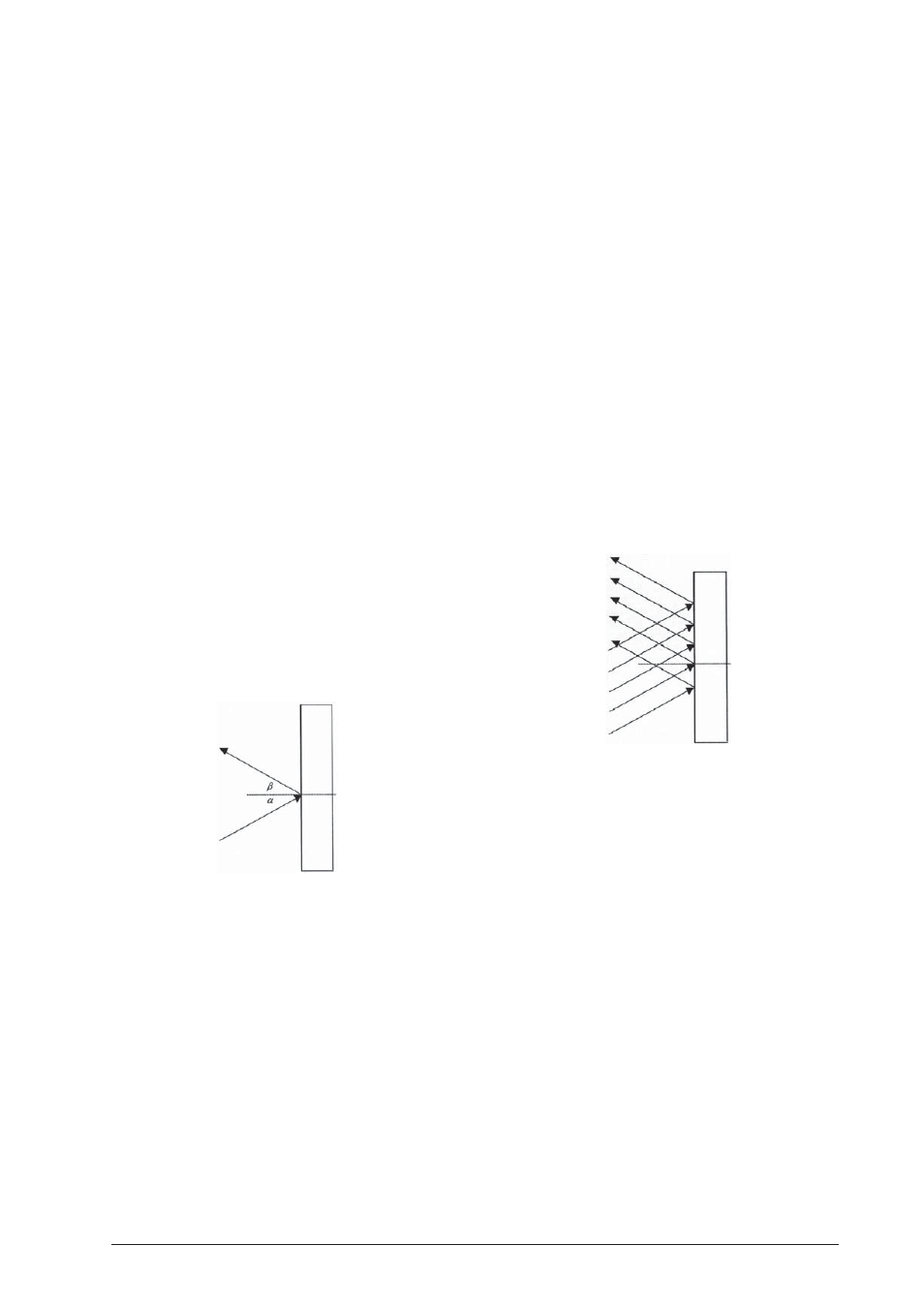

Fixar o espelho plano no disco ótico na linha de
90°-90°.
•
Ajustar a altura do disco de modo que o raio lumi-
noso incidente seja refletido na linha de 0°.
•
Girando o disco fica confirmada a Lei da reflexão
segundo a qual o ângulo de reflexão é igual ao ân-
gulo de incidência dado.
Experiência 3: reflexão de um feixe luminoso num
espelho plano
3.1 Aparelhos:
•
Banco ótico U17150
•
Luminária para experiências U17140
•
Suporte para objeto sobre vara U17000
•
Fenda quíntupla de U17040
•
Lente convergente f = +150 mm U17108
•
Disco ótico U17108
•
Espelho plano de U17128
•
3 cavaleiros óticos de 75 mm U17160
•
1 cavaleiro ótico de 30 mm U17161
•
Alimentação elétrica por transformador de alimen-
tação em rede de tomada U13900
3.2 Montagem
•
Colocar a luminária para experiências na horizon-
tal, na posição 10 cm.
•
O suporte para objeto com fenda quíntupla na ho-
rizontal, na posição 20 cm.
•
A lente convergente na posição 25 cm.
•
O disco ótico com o espelho plano no cavaleiro
pequeno na posição 40 cm.
3.3 Execução
•
Fixar o espelho plano no disco ótico na linha de
90°-90°.
•
Ajustar a altura do disco de modo que o raio lumi-
noso do meio passe pela linha de 0° e que todos os
raios reflitam-se em si.
•
Ao girar o disco fica demonstrado que um feixe lu-
minoso paralelo incidente continua sendo parale-
lo após ser refletido.
•
Distanciando a lente da fonte luminosa pode ser
mostrado que um feixe luminoso convergente é
refletido de modo convergente.
•
Prescindindo da lente convergente, pode se mos-
trar que um feixe luminoso divergente continua
divergente após a reflexão.
Experiência 4: reflexão de um feixe luminoso num
espelho côncavo ou convexo
4.1 Aparelhos:
•
Banco ótico U17150
•
Luminária para experiências U17140
•
Suporte para objeto sobre vara U17000
•
Fenda quíntupla de U17040
•
Lente convergente f = +150 mm U17108
•
Disco ótico U17108
•
Espelho de U17128
•
3 cavaleiros óticos de 75 mm U17160
•
1 cavaleiro ótico de 30 mm U17161
•
Alimentação elétrica por transformador de alimen-
tação em rede de tomada U13900
4.2 Montagem
•
Colocar a luminária para experiências na horizon-
tal, na posição 10 cm.
•
O suporte para objeto com fenda quíntupla na ho-
rizontal, na posição 20 cm.
•
A lente convergente na posição 25 cm.
•
O disco ótico com o espelho convexo sobre o cava-
leiro pequeno a 40 cm.
