Versuch 16: Modell einer Camera obscura
16.1 Geräte:
•
Optische Bank U17150
•
Experimentierleuchte U17140
•
Objekthalter auf Stiel U17000
•
Dia mit Buchstaben „F” aus U17040
•
Sammellinse f = +150 mm U17103
•
Projektionsschirm U17125
•
3 Reiter 75 mm U17160
•
1 Reiter 30 mm U17161
•
Stromversorgung Steckernetzgerät U13900

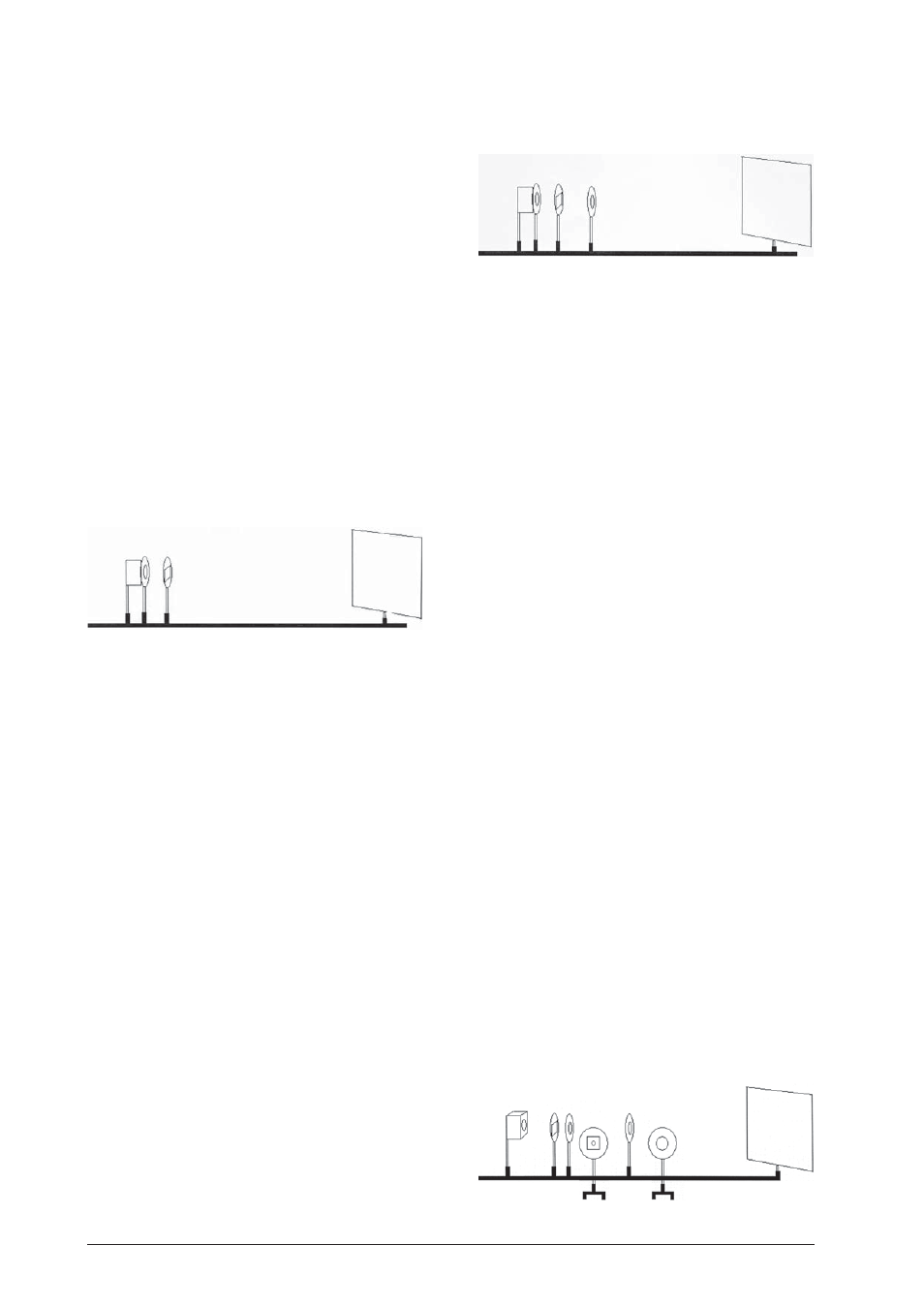

16.2 Aufbau
•
Experimentierleuchte vertikal auf Position 0 plat-
zieren.
•
Halter mit Dia auf Position 14 cm.
•
Linse f = +150 mm auf Position 32 cm stellen.
•
Projektionsschirm auf 84 cm.
16.3 Durchführung
•
Der Buchstabe „F” wird scharf und umgekehrt auf
dem Schirm abgebildet.
Versuch 17: Modell eines Dia-Projektors
17.1 Geräte:
•
Optische Bank U17150
•
Experimentierleuchte U17140
•
Objekthalter auf Stiel U17000
•
Dia
•
Sammellinse f = +50 mm U17101
•
Sammellinse f = +100 mm U17102
•
Irisblende U17010
•
Projektionsschirm U17125
•
5 Reiter 75 mm U17160
•
1 Reiter 30 mm U17161
•
Stromversorgung Steckernetzgerät U13900
17.2 Aufbau
•
Experimentierleuchte vertikal auf Position 0 plat-
zieren.
•
Kondensorlinse f = +50 mm auf Position 10 cm
stellen.
•
Objekthalter auf Position 15 cm. Das Dia muss auf
dem Kopf stehend im Halter sein.
•
Linse f = +100 mm auf 27 cm.
•
Projektionsschirm auf 100 cm.
17.3 Durchführung
•
Die Linse f = +100 mm dient als Objektiv. Das Dia
wird scharf auf dem Schirm abgebildet. Die Schär-
fe des Bilds kann durch Verschieben der Lichtquel-
le korrigiert werden.
•
Linsenfehler können durch das Platzieren der Iris-
blende auf Position 38 cm beseitigt werden.
Versuch 18: Modell eines Mikroskops
18.1 Geräte:
•
Optische Bank U17150
•
Experimentierleuchte U17140
•
Objekthalter auf Stiel U17000
•
Sammellinse f = +50 mm U17101
•
Sammellinse f = +100 mm U17102
•
Sammellinse f = +150 mm U17103
•
Irisblende U17010
•
Projektionsschirm U17125
•
5 Reiter 75 mm U17160
•
1 Reiter 30 mm U17161
•
Stromversorgung Steckernetzgerät U13900
18.2 Aufbau
•
Experimentierleuchte vertikal auf Position 0 plat-
zieren.
•
Objekthalter auf Position 25 cm. Als Objekt dient
eine Münze, die mit Klebeband in der Mitte des
Halters befestigt ist.
•
Linse f = +50 mm auf Position 30 cm stellen.
•
Linse f = +100 mm auf 54 cm.
•
Projektionsschirm auf 100 cm.
18.3 Durchführung
•
Die Linse f = +50 mm dient als Objektiv.
•
Die Linse f = +100 mm bildet das Objekt scharf
auf dem Schirm ab.
•
Beleuchtung ausschalten und Schirm entfernen.
•
Die Linse f = +150 mm auf Position 74 cm platzieren.
Sie bildet zusammen mit der Linse f = +100 mm das
Okular.
•
Das virtuelle Bild der Münze wird wahrgenommen,
als wenn man durch die Linse f = +150 mm bli-
cken würde.
•
Die Irisblende auf 35 cm platziert ergibt ein besse-
res Bild.
•
Auch transparente Objekte (Präparate) sind einsetz-
bar. Der Vergrößerungsfaktor in diesem Modell ist
nicht sehr groß. In der Praxis sind die Brennpunkt-
abstände viel kleiner.
