65
21.3 Execução
•
Apontar um objeto distante (pelo menos 10 me-
tros) através da lente f = +300 mm.
•
Deslocar a lente f = +300 mm no banco até o ob-
jeto for visível com nitidez. A imagem está de pé e
muito luminosa.
Experiência 22: polarização, modelo de um
polarímetro
22.1 Aparelhos:
•
Banco ótico U17150
•
Luminária para experiências U17140
•
Suporte para objeto sobre vara U17000
•
Suporte rotativo para objetos U17001
•
Mesa de prismas
•
Lente convergente f = +50 mm U17101
•
Lente convergente f = +100 mm U17102
•
Cubeta redonda U14313
•
Filtro de polarização U40129
•
Tela de projeção U17125
•
6 cavaleiros óticos de 75 mm U17160
•
1 cavaleiro ótico de 30 mm U17161
•
Alimentação elétrica por transformador de alimen-
tação em rede de tomada U13900

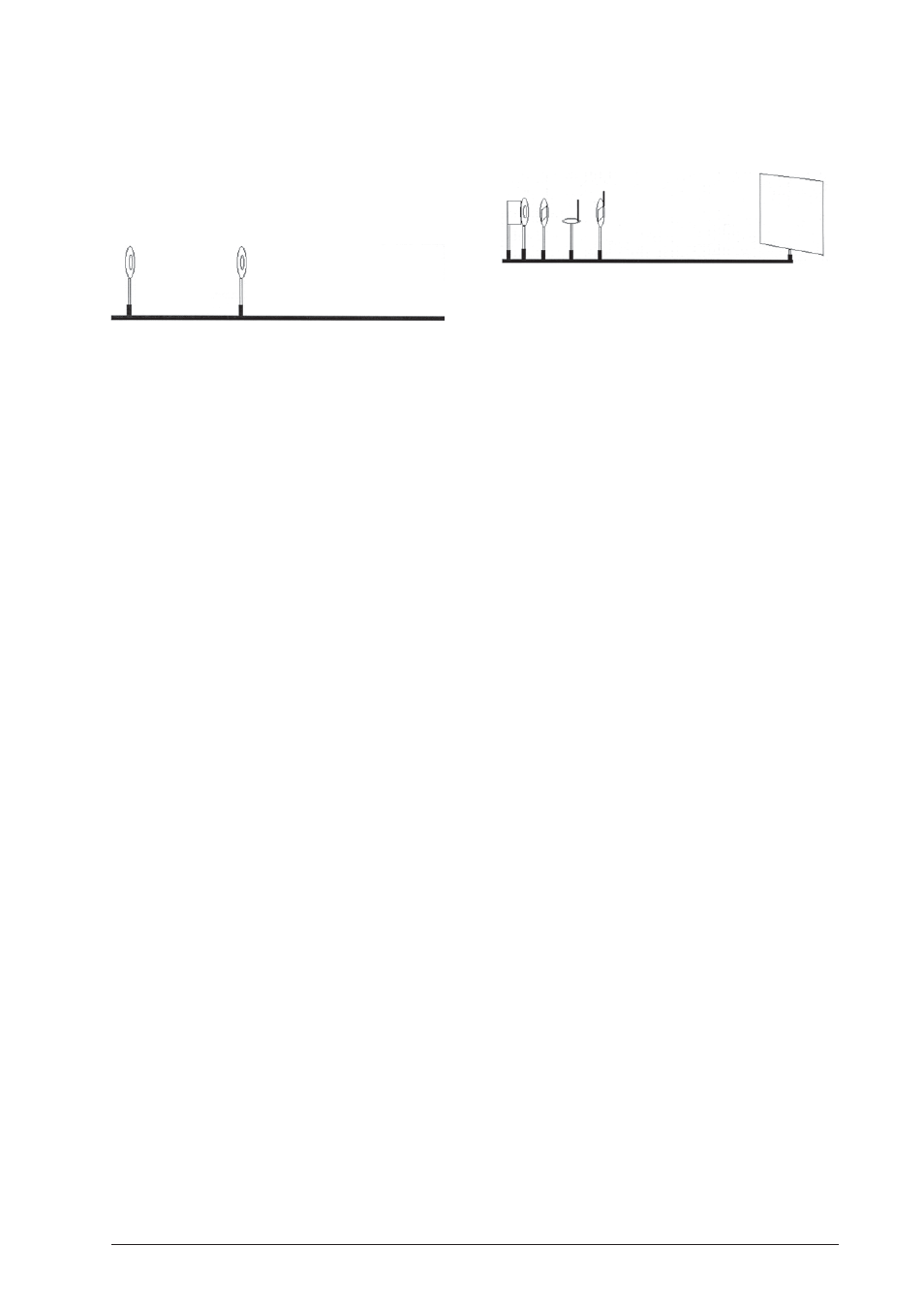

22.2 Montagem
•
Colocar a luminária para experiências na vertical
na posição 0.
•
Colocar a lente f = +50 mm na posição 8,5 cm.
•
Suporte para objetos na posição13,5 cm.
•
Mesa de prisma na posição 20 cm.
•
Suporte giratório para objeto em 28 cm
•
Tela de projeção a 100 cm.
22.3 Execução
•
O filamento incandescente da lâmpada é visível na
tela.
•
Colocar ambos filtros polarizantes um encima do
outro e logo girar até eles deixarem passar o máxi-
mo de luz. Colocar nesta posição no suporte para
objetos.
•
O suporte para objetos serve de polarizador, o su-
porte giratório serve de analisador.
•
Girar o suporte giratório até que o filamento in-
candescente da lâmpada não seja mais visível na
tela. Os filtros se encontram então em cruz.
•
Colocar a cubeta redonda com uma solução de açú-
car e a lente f = +100 mm na posição 37,5 cm.
•
Através da solução de açúcar ocorre uma rotação
do nível de polarização, de modo que vê-se nova-
mente luz na tela.
•
Dependendo da concentração da solução de açú-
car, o analisador deve ser girado mais ou menos
para obter a eliminação.
Experiência 23: prisma de visão direta, espectro
de absorção
23.1 Aparelhos:
•
Banco ótico U17150
•
Luminária para experiências U17140
•
Mesa de prismas
•
Fenda ajustável U17015
•
Suporte para prisma de visão direta U17025
•
Prisma de visão direta U14020
•
Lente convergente f = +50 mm U17101
•
Lente convergente f = +100 mm U17102
•
Cubeta, retangular U17129
•
Jogo de filtros cromáticos U21878
•
Tela de projeção U17125
•
5 cavaleiros óticos de 75 mm U17160
•
1 cavaleiro ótico de 30 mm U17161
•
Permanganato de potássio (KMnO
4
)
•
Alimentação elétrica por transformador de alimen-
tação em rede de tomada U13900
23.2 Montagem
•
Colocar a luminária para experiências na vertical
na posição 0.
•
Colocar a lente f = +50 mm na posição 8,5 cm.
•
Fenda móvel em 14 cm.
•
Lenta f = +100 mm na posição 8,5 cm.
•
Tela de projeção em 100 cm.
23.3 Execução
•
Produzir uma imagem nítida da fenda deslocando
a lente f = +100 mm. A imagem deveria ter apro-
ximadamente 3 mm de largura.
•
Posicionar o prisma de visão direta no suporte na
posição 26,5 cm de modo que as superfícies poli-
das estejam verticais e o raio luminoso passe pelo
centro. Caso necessário, corrigir por meio da fonte
luminosa e da lente de reprodução.
•
Ajustando a fenda móvel, pode-se ajustar o espec-
tro de modo mais intenso e mais nítido.
•
Esta organização é a situação de partida para to-
das as experiências com o prisma de visão direta.
•
Sendo que a lâmpada halógena é um corpo sólido,
trata-se neste espectro de um espectro contínuo.
•
Se agora é colocado um filtro cromático (por ex.,
vermelho) na frente do prisma, surge uma faixa
preta na parte vermelha do espectro. Esse espectro
é um espectro de absorção.
