27
Expérience 9 : Lentilles concaves et convexes
9.1 Appareils :
•
Banc optique U17150
•
Lampe pour expériences U17140
•
Porte-objet sur manche U17000
•
Fente quintuple de U17040
•
Lentille convexe f = +150 mm U17108
•
Disque optique U17128
•
Lentilles de U17128
•
3 coulisseaux 75 mm U17160
•
1 coulisseau 30 mm U17161
•
Alimentation enfichable U13900
9.2 Montage
•
Placer la lampe horizontalement en position 10 cm.
•
Porte-objet avec fente quintuple horizontalement
en position 22 cm.
•
Lentille convexe en position 27 cm.
•
Disque optique avec lentille sur petit coulisseau.
9.3 Réalisation
•

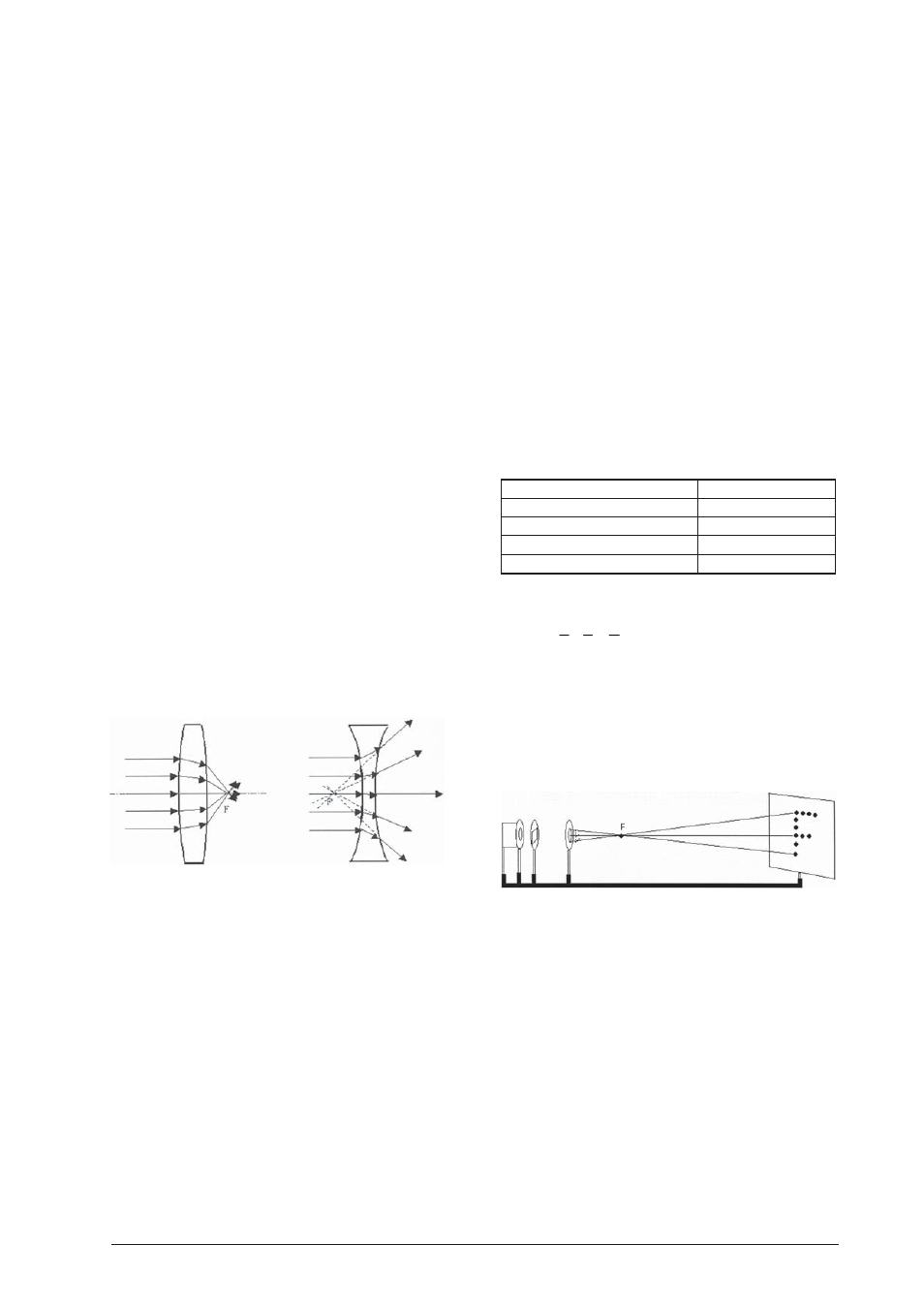

Placer la lentille convexe au centre du disque opti-
que.
•
Régler la hauteur du disque de telle sorte que le
rayon incident du milieu suive la ligne 0°.
•
Une lentille convexe est une lentille de convergence.
Après avoir traversé la lentille, les rayons lumineux
se rencontrent au foyer F.
•
Répéter l'expérience avec la lentille concave.
•
Après avoir traversé la lentille, les rayons lumineux
sont divergents. La lentille ne projette aucune
d'image. Prolongés vers l'arrière, les rayons se ren-
contrent au foyer virtuel F'.
Expérience 10 : Formule de lentilles et agrandisse-
ment
10.1 Appareils :
•
Banc optique U17150
•
Lampe pour expériences U17140
•
Porte-objet sur manche U17000
•
Diapo avec la lettre " F " de U17040
•
Lentille convexe f = +50 mm U17101
•
Lentille convexe f = +100 mm U17102
•
Lentille convexe f = +150 mm U17103
•
Lentille convexe f = +200 mm U17104
•
Lentille convexe f = +300 mm U17105
•
Ecran de projection U17125
•
4 coulisseaux 75 mm U17160
•
1 coulisseau 30 mm U17161
•
Alimentation enfichable U13900
10.2 Montage
•
Placer la lampe verticalement tout à fait à gauche.
•
Placer la lentille de condenseur f = +50 mm direc-
tement devant la lampe.
•
Support avec diapo en position 0 (placer la diapo
dans le support, de telle sorte que le " F " soit à
l'envers).
•
Lentille d'image f = +100 en position 12 cm.
•
Ecran de projection à 100 cm.
10.3 Réalisation
•
L'écran de projection reproduit une image nette
de la diapositive.
•
L'écart entre la lentille d'image et l'objet (diapo)
constitue la distance de l'objet v.
•
L'écart entre la lentille d'image et l'écran de pro-
jection constitue la distance de l'image b.
•
Au cours de cette expérience, v = 12 cm et
b = 88 cm avec une focale f = +100 mm. Autres
valeurs offrant une image nette :
Distance de l’objet Distance de l’image
120 mm 880 mm
130 mm 520 mm
200 mm 200 mm
880 mm 120 mm
•
Ces écarts sont déterminés par la formule suivante:
1 1 1
b v f
+ =
•
L'agrandissement peut être défini par le quotient
b/v.
•
Effectuer les expériences avec les lentilles
f = +150mm, +200 mm, +300 mm. Noter que
l'écran doit être éloigné.
Expérience 11 : Formules de lentilles et agrandis-
sement, image virtuelle
11.1 Appareils :
•
Banc optique U17150
•
Lampe pour expériences U17140
•
Porte-objet sur manche U17000
•
Diapo avec la lettre " F " de U17040
•
Lentille convexe f = +50 mm U17101
•
Lentille convexe f = +100 mm U17102
•
Lentille convexe f = +150 mm U17103
•
Lentille concave f = –200 mm U17107
•
Ecran de projection U17125
•
4 coulisseaux 75 mm U17160
•
1 coulisseau 30 mm U17161
•
Alimentation enfichable U13900
