24
•
Miroir plan de U17128
•
3 coulisseaux 75 mm U17160
•
1 coulisseau 30 mm U17161
•
Alimentation enfichable U13900
2.2 Montage
•
Placer la lampe horizontalement en position 10 cm.
•
Porte-objet avec fente simple horizontalement en
position 20 cm.
•
Lentille convexe en position 25 cm.
•
Disque optique avec miroir plan sur petit coulisseau
à 40 cm.

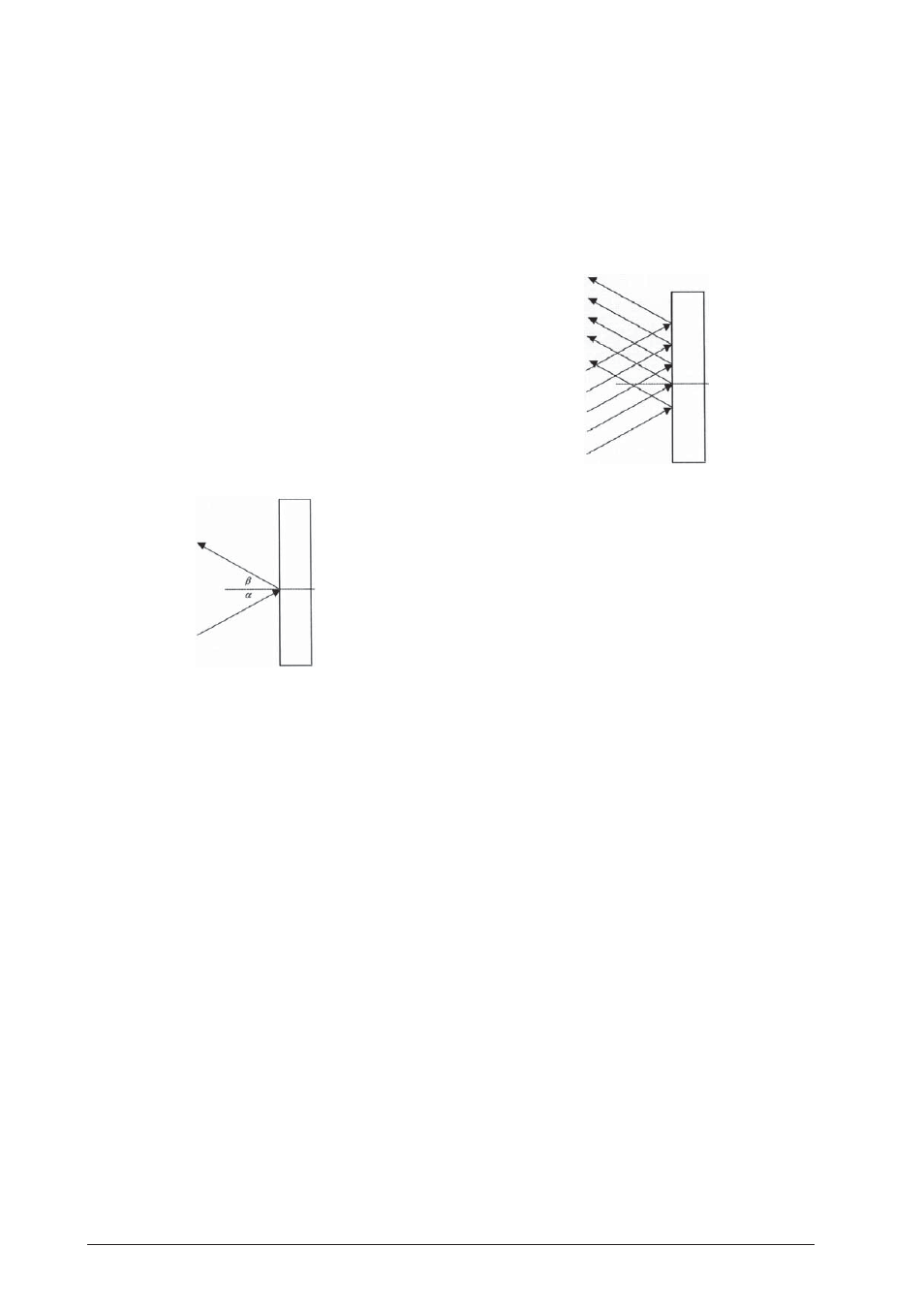

2.3 Réalisation
•
Fixer le miroir plan sur le disque optique sur la
ligne 90°-90°.
•
Régler la hauteur du disque de telle sorte que le
rayon incident soit réfléchi sur la ligne 0°.
•
Tourner le disque pour confirmer la loi sur la ré-
fraction " angle d'incidence = angle de réflexion ".
Expérience 3 : Réflexion d'un faisceau lumineux
sur un miroir plan
3.1 Appareils :
•
Banc optique U17150
•
Lampe pour expériences U17140
•
Porte-objet sur manche U17000
•
Fente quintuple de U17040
•
Lentille convexe f = +150 mm U17108
•
Disque optique U17128
•
Miroir plan de U17128
•
3 coulisseaux 75 mm U17160
•
1 coulisseau 30 mm U17161
•
Alimentation enfichable U13900
3.2 Montage
•
Placer la lampe horizontalement en position 10 cm.
•
Porte-objet avec fente quintuple horizontalement
en position 20 cm.
•
Lentille convexe en position 25 cm.
•
Disque optique avec miroir plan sur petit coulisseau
à 40 cm.
3.3 Réalisation
•
Fixer le miroir plan sur le disque optique sur la
ligne 90°-90°.
•
Régler la hauteur du disque de telle sorte que le
rayon central suive la ligne 0° et que tous les rayons
soient réfléchis sur eux-même.
•
Tourner le disque pour montrer qu'un faisceau lu-
mineux incident parallèle reste parallèle après la
réflexion.
•
En écartant la lentille de la source lumineuse, on
peut montrer qu'un faisceau lumineux convergent
est réfléchi en convergence.
•
Sans la lentille convexe, on peut démontrer qu'un
faisceau lumineux divergent reste divergent après
la réflexion.
Expérience 4 : Réflexion d'un faisceau lumineux
sur un miroir concave et sur un miroir convexe
4.1 Appareils :
•
Banc optique U17150
•
Lampe pour expériences U17140
•
Porte-objet sur manche U17000
•
Fente quintuple de U17040
•
Lentille convexe f = +150 mm U17108
•
Disque optique U17128
•
Miroir de U17128
•
3 coulisseaux 75 mm U17160
•
1 coulisseau 30 mm U17161
•
Alimentation enfichable U13900
4.2 Montage
•
Placer la lampe horizontalement en position 10 cm.
•
Porte-objet avec fente quintuple horizontalement
en position 20 cm.
•
Lentille convexe en position 25 cm.
•
Disque optique avec miroir convexe sur petit
coulisseau à 40 cm.
4.3 Réalisation
•
Fixer le miroir concave sur le disque optique sur la
ligne 90°-90°.
•
Régler la hauteur du disque de telle sorte que le
rayon central suive la ligne 0° et soit réfléchi sur
lui-même.
•
Générer un faisceau lumineux parallèle avec la len-
tille.
•
Les rayons incidents sont réfléchis de telle sorte
qu'ils se rencontrent en un point F. Ce point consti-
tue le foyer du miroir.
•
Répéter l'expérience avec des rayons convergents
et divergents.
•
Résultat : un miroir concave a un effet convergent.
•
Tourner le disque optique à 180°, de telle sorte que
les rayons incidents soient réfléchis par le miroir
convexe. Procéder comme décrit plus haut.
•
Un miroir convexe a un effet divergent.
