66
•
Em vez dos filtros cromáticos, pode-se também co-
locar a cubeta preenchida com, por exemplo, uma
solução de permanganato de potássio em água
encima da mesa de prisma, na frente do prisma.
Surgem então várias faixas pretas no espectro.
Experiência 24: espectros de linhas
24.1 Aparelhos:
•
Banco ótico U17150
•
Redutor para lâmpada espectral U21905
•
Lâmpadas espectrais, por exemplo U13033
•
Fenda ajustável U17015
•
Suporte para prisma de visão direta U17025
•
Prisma de visão direta U14020
•
Lente convergente f = +50 mm U17101
•
Lente convergente f = +100 mm U17102
•
Tela de projeção U17125
•
5 cavaleiros óticos de 75 mm U17160
•
1 cavaleiro ótico de 30 mm U17161
•
Alimentação elétrica por transformador de alimen-
tação em rede de tomada U13900

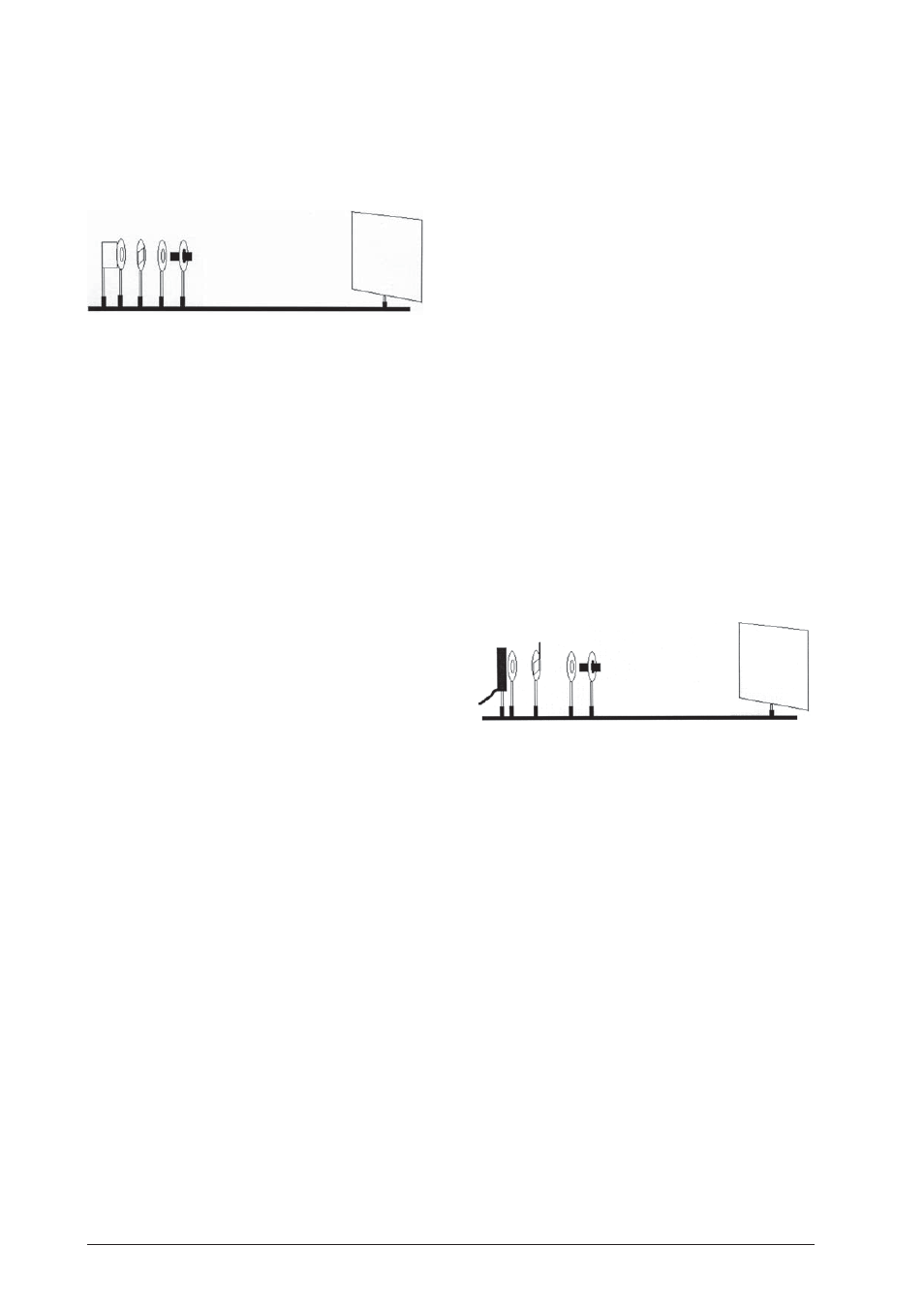

24.2 Montagem 1
•
Posicionar o suporte com a lâmpada espectral na
posição 0.
•
Colocar a lente f = +50 mm na posição 5 cm.
•
Fenda móvel em 10 cm.
•
Lente f = +100 mm na posição 21,5 cm.
•
Tela de projeção em 100 cm.
24.3 Execução
•
Após ligar a lâmpada espectral, esperar aproxima-
damente 5 minutos até a lâmpada iluminar com
intensidade máxima.
•
Deslocando a lente f = +100 mm, produzir uma
imagem nítida da fenda na tela.
•
Posicionar o prisma de visão direta no suporte na
posição 26,5 cm de modo que as superfícies poli-
das estejam verticais e o raio luminoso passe pelo
centro. Caso necessário, corrigir por meio da fonte
luminosa e da lente de reprodução.
•
Surge então o espectro de linhas do mercúrio.
•
Ajustando a fenda móvel, pode-se ajustar o espec-
tro de modo mais intenso e mais nítido.
24.4 Montagem 2
•
Para se obter uma linha muito intensa, pode-se
proceder à seguinte montagem. As linhas espec-
trais têm o mesmo tamanho que a fenda.
•
Colocar o suporte com a lâmpada espectral na po-
sição 0.
•
Colocar a lente f = +50 mm na posição 5 cm.
•
Fenda móvel em 10 cm.
•
Lente f = +100 mm na posição 21,5 cm.
•
Prisma de visão direta na posição 26,5 cm.
•
Tela de projeção em 50 cm.
