55
Experimento 24: Espectro lineal
24.1 Equipo:
•
Banco óptico U17150
•
Reactancia para lámpara espectrales U21905
•
Lámparas espectrales, por ejemplo, U13033
•
Rejilla ajustable U17015
•
Soporte para prisma de visión directa U17025
•
Prisma de visión directa U14020
•
Lente colectora f = +50 mm U17101
•
Lente colectora f = +100 mm U17102
•
Pantalla de proyección U17125
•
5 correderas 75 mm U17160
•
1 corredera 30 mm U17161
•
Alimentación de corriente, fuente de alimentación
U13900

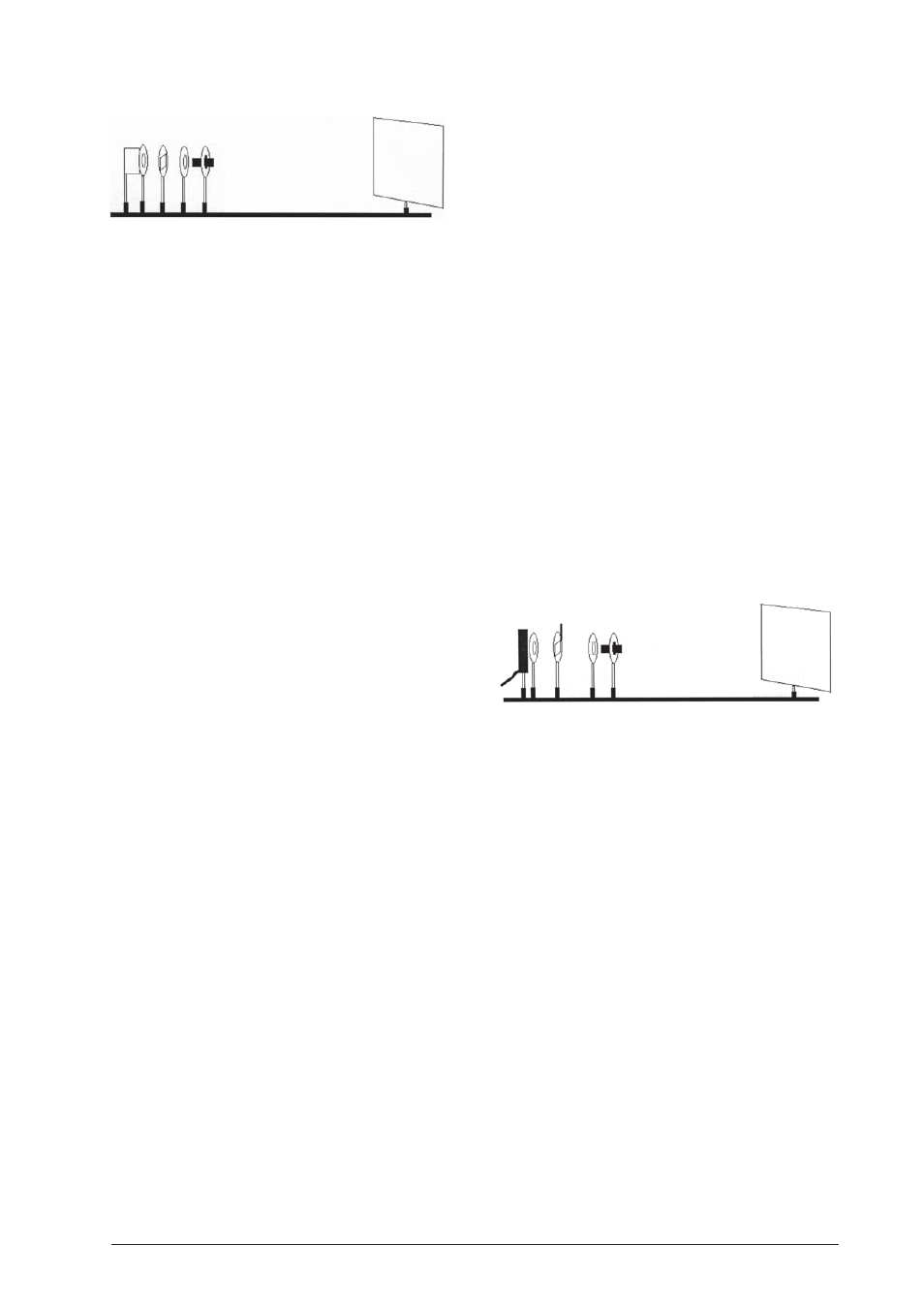

24.2 Montaje 1
•
Emplazar el soporte con la lámpara espectral en la
posición 0.
•
Colocar la lente f = +50 en posición de 5 cm.
•
Rejilla ajustable a 10 cm.
•
Lente f = +100 mm en posición de 21,5 cm.
•
Pantalla de proyección a 100 cm
24.3 Ejecución
•
Después de encender la lámpara espectral, espe-
rar aproximadamente 5 minutos hasta que la lám-
para alumbre con su máxima intensidad.
•
Desplazando la lente f = +100 mm generar una
imagen nítida de la rejilla sobre la pantalla.
•
Posicionar el prisma de visión directa a 26,5 cm,
de manera que las superficies esmeriladas se en-
cuentren en posición vertical y el rayo de luz pase
por su mitad. Dado el caso, realizar una corrección
por medio de la fuente de luz y la lente de reflexión.
•
Se origina un espectro lineal de mercurio.
•
Regulando la rendija ajustable se puede ajustar el
espectro de manera más intensa y nítida.
24.4 Montaje 2
•
Para obtener líneas muy intensas se puede reali-
zar el siguiente montaje. Las líneas espectrales tie-
nen entonces la misma magnitud que la rejilla.
•
Emplazar el soporte con la lámpara espectral en la
posición 0.
•
Colocar la lente f = +50 en posición de 5 cm.
•
Rejilla ajustable a 10 cm.
•
Lente f = +100 mm en posición de 21,5 cm.
•
Prisma de visión directa en posición de 26,5 cm.
•
Pantalla de proyección a 50 cm
