49
•

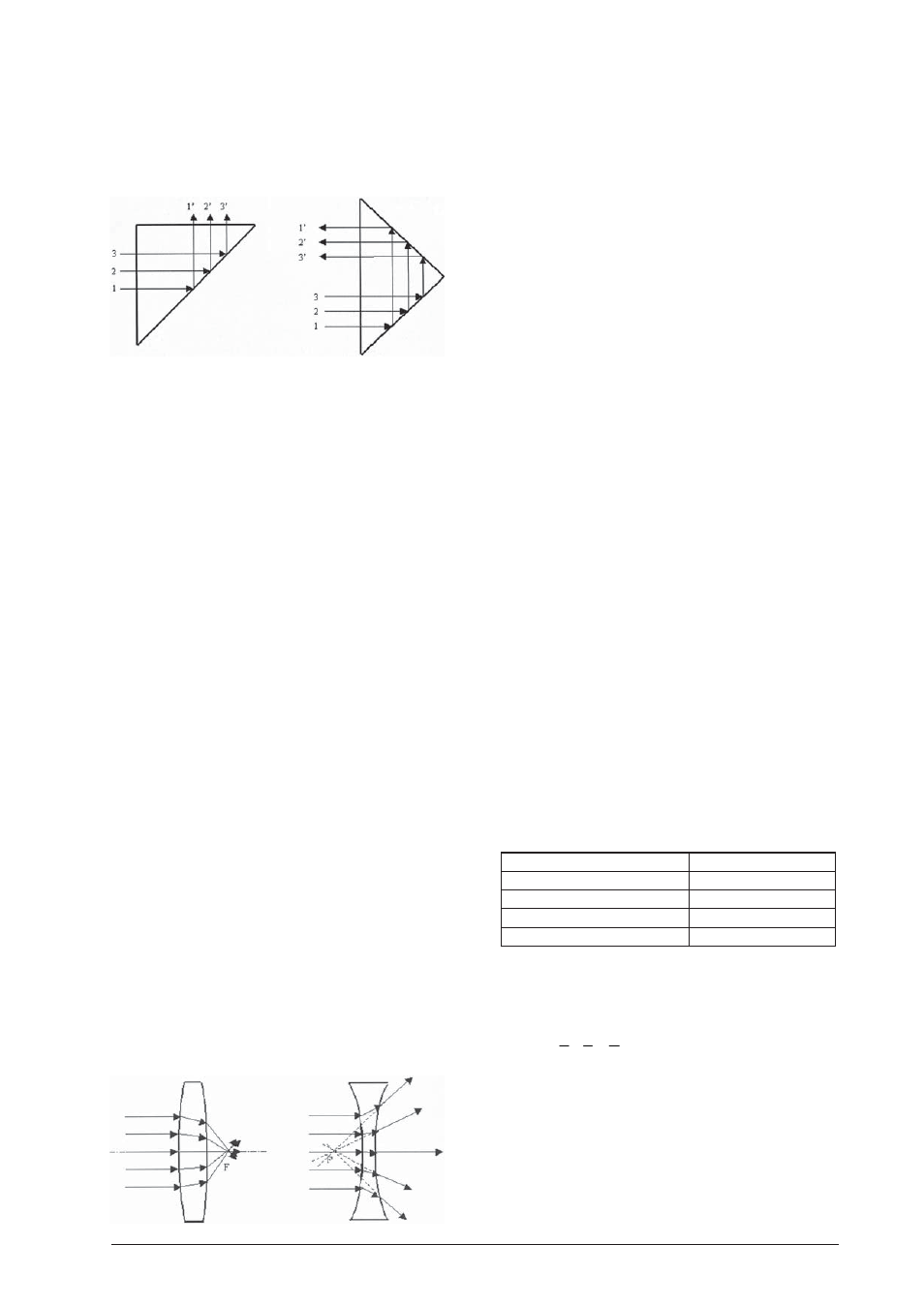

Con un ángulo determinado (ángulo límite) el rayo
se refleja completamente.
•
Si se emplea la rejilla quíntuple se puede demos-
trar que los rayos se reflejan en sentido inverso.
Experimento 9: Lentes cóncavas y convexas
9.1 Equipo:
•
Banco óptico U17150
•
Lámpara de experimentación U17140
•
Portaobjetos sobre manguito U17000
•
Rejilla quíntuple de U17040
•
Lente colectora f = +150 mm U17108
•
Disco óptico U17128
•
Lente de U17128
•
3 correderas 75 mm U17160
•
1 corredera 30 mm U17161
•
Alimentación de corriente, fuente de alimentación
U13900
9.2 Montaje
•
Emplazar la lámpara experimental en la posición
de 10 cm.
•
Colocar el portaobjetos con la rejilla quíntuple en
posición horizontal de 22 cm.
•
Lente colectora en posición de 27 cm.
•
Disco óptico, con lente, sobre la corredera peque-
ña.
9.3 Ejecución
•
Emplazar la lente convexa centrada en relación con
el disco óptico.
•
Ajustar la altura del disco de manera que el rayo
de luz incidente central recorra la línea de 0°.
•
Una lente convexa es una lente colectora. Los ra-
yos de luz, después del recorrido a través de la len-
te, se reencuentran en el punto de refracción F.
•
Repetir el ensayo con la lente cóncava.
•
Después de atravesar la lente, los rayos de luz se
vuelven divergentes. No reflejan ningún objeto. Si
se prolongan hacia atrás, se encuentran en el pun-
to virtual de refracción F'.
Experimento 10: Fórmula del lente y ampliación
10.1 Equipo:
•
Banco óptico U17150
•
Lámpara de experimentación U17140
•
Portaobjetos sobre manguito U17000
•
Diapositiva con letra "F" de U17040
•
Lente colectora f = +50 mm U17101
•
Lente colectora f = +100 mm U17102
•
Lente colectora f = +150 mm U17103
•
Lente colectora f = +200 mm U17104
•
Lente colectora f = +300 mm U17105
•
Pantalla de proyección U17125
•
4 correderas 75 mm U17160
•
1 corredera 30 mm U17161
•
Alimentación de corriente, fuente de alimentación
U13900
10.2 Montaje
•
Emplazar la lámpara de experimentación, comple-
tamente a la izquierda, en posición vertical.
•
Colocar la lente condensadora f = +50 mm direc-
tamente delante de la lámpara.
•
Colocar el soporte con diapositiva en la posición 0;
colocar la diapositiva en el soporte de manera que
la letra "F" se encuentre de cabeza.
•
Lente de reflexión f = +100 en posición de 12 cm.
•
Pantalla de proyección a 100 cm
10.3 Ejecución
•
En la pantalla de proyección aparece una nítida
representación de la diapositiva.
•
La distancia entre la lente de reflexión y el objeto (dia-
positiva) se denomina distancia del objeto v.
•
La distancia entre la lente de reflexión y la panta-
lla de proyección es la distancia de imagen b.
•
En este experimento, se tienen los valores v = 12 cm
y b = 88 cm para una distancia de refracción
f = +100 mm. A continuación, se enumeran otros
valores con los que se consigue una representación
nítida:
Distancia del objeto Distancia de imagen
120 mm 880 mm
130 mm 520 mm
200 mm 200 mm
880 mm 120 mm
•
Estas distancias están determinadas por la fórmu-
la de la lente:
1 1 1
b v f
+ =
•
La ampliación se puede determinar por medio de
los cuocientes b/v.
•
Ejecutar el experimento con otras lentes:
f = +150 mm, +200 mm, +300 mm. Aquí se debe
observar que la pantalla se encuentre más aleja-
da.
