LTE de fase adelantada de dos cables,
controlador listado en ULR | Instalación
Notas importantes:
Lea antes de instalar.
• Para ser instalado por un electricista calificado de acuerdo
con todas las normativas eléctricas locales y nacionales.
• Sólo utilice conductores de cobre.
• Sólo para uso bajo techo.
• Verifique que el tipo de controlador y la calificación sean
adecuados para la aplicación.
• NO instale este producto si tuviera algún daño visible.
• Si hubiera señales evidentes de humedad o condensación,
permita que el producto se seque por completo antes de
la instalación.
• Opere entre 0 °C (32 °F) y 40 °C (104 °F).
• 0 a 90% de humedad, sin condensación.
Para cada sistema, asegúrese de tener:
Un control Lutron compatible 1, 2
Componentes requeridos
Instalación del controlador listado en ULR

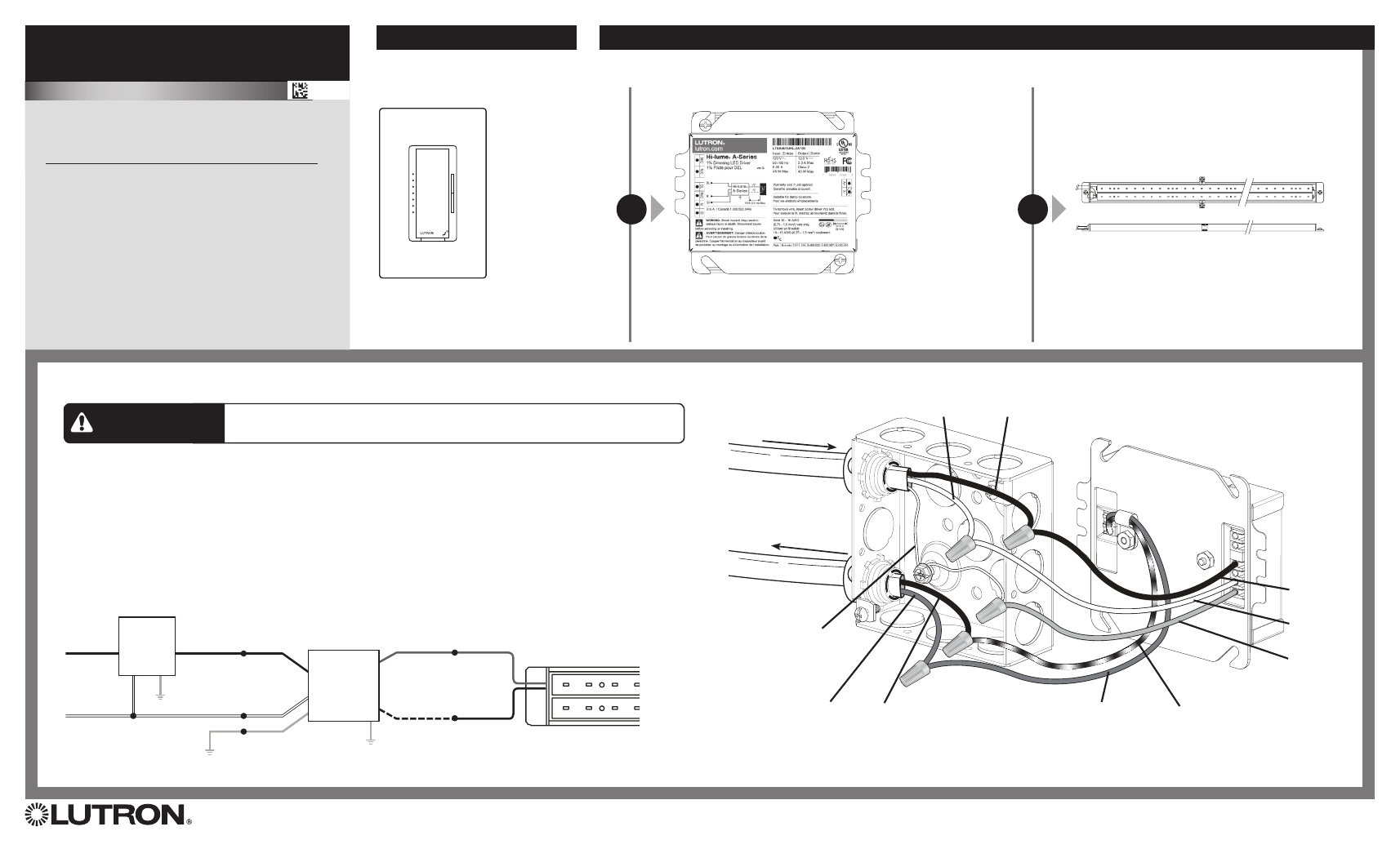

Cuando instale el controlador listado en ULR, conéctelo como se muestra.
1. Retire el controlador y la placa de montaje del resto de la caja de conexiones. No retire el controlador de la placa
de montaje.
2. Utilizando los cables y la tierra (incluidos en la caja de conexiones) efectúe las conexiones de alimentación eléctrica,
carga y tierra con las tuercas para cables suministradas (consulte los diagramas de cableado).
3. Reinstale el controlador de LED y la placa de montaje en la caja de conexiones.
4. Asegúrese de instalar un atenuador y una carga compatibles y restaure la alimentación eléctrica al circuito.
Para información sobre Controles Compatibles consulte al dorso.
ADVERTENCIA
Peligro de descarga eléctrica. Podría ocasionar lesiones graves o la muerte. Antes
de instalar el equipo desconecte la alimentación eléctrica en el disyuntor.
Controles que requieren un cable neutro
+
041433
Rev. C
01/2014
Control
LutronR con
conductor
neutro
Controlador
para atenuación
de LED
Hi-lumeR
A-Series listado
en ULR
Vivo atenuado (Negro) Vivo + V (Rojo) + LED
- V
(Negro con raya blanca)
- LED
Neutro (Blanco)
Neutro
Neutro
Tierra 6
Tierra
Tierra (Verde) 6
6 El controlador y la caja de conexiones deben estar conectados a tierra de acuerdo con los códigos eléctricos locales y nacionales.
Tierra proporcionada por la puesta a tierra de la caja de conexiones y mediante la utilización de la conexión del cable de tierra verde.
1 Vea al dorso la lista de controles compatibles.
2 Para obtener instrucciones de cableado consulte
la hoja de instalación con su control.
Lutron Electronics Co., Inc. | 7200 Suter Road
Coopersburg PA, 18036-1299
+
LTEA4U1UKL-AV120 (12 V)
LTEA4U1UKL-CV240 (24 V)
LTEA4U1UKL-XXXXX
120 V~ 50 / 60 Hz Controlador listado en UL
R
120 V~ 50/60 Hz
Desde Línea/Control
A carga LED
Tierra / Pelado
+ LED - LED
Vivo atenuado Neutro
Motor de luz de LED
Al menos un controlador LTE Hi-lumeR A-Series listado en UL R 3
Al menos una carga LED compatible
(motor de luz)
4, 5
4 5 W mínimo.
5 Las certificaciones de la carga deben coincidir con las
certificaciones de la salida del controlador.
3 El rango de salida del controlador está configurado en fábrica.
Hay disponibles diferentes certificaciones de salida para
diferentes cargas.
+ V
(Rojo)
- V
(Negro con raya blanca)
Tierra
(Verde)
Neutro
(Blanco)
Vivo
atenuado
(Negro)
¿Necesita ayuda? www.lutron.com/hilumeled o llame al Centro de Excelencia LED de Lutron al 1.877.346.5338 Español
