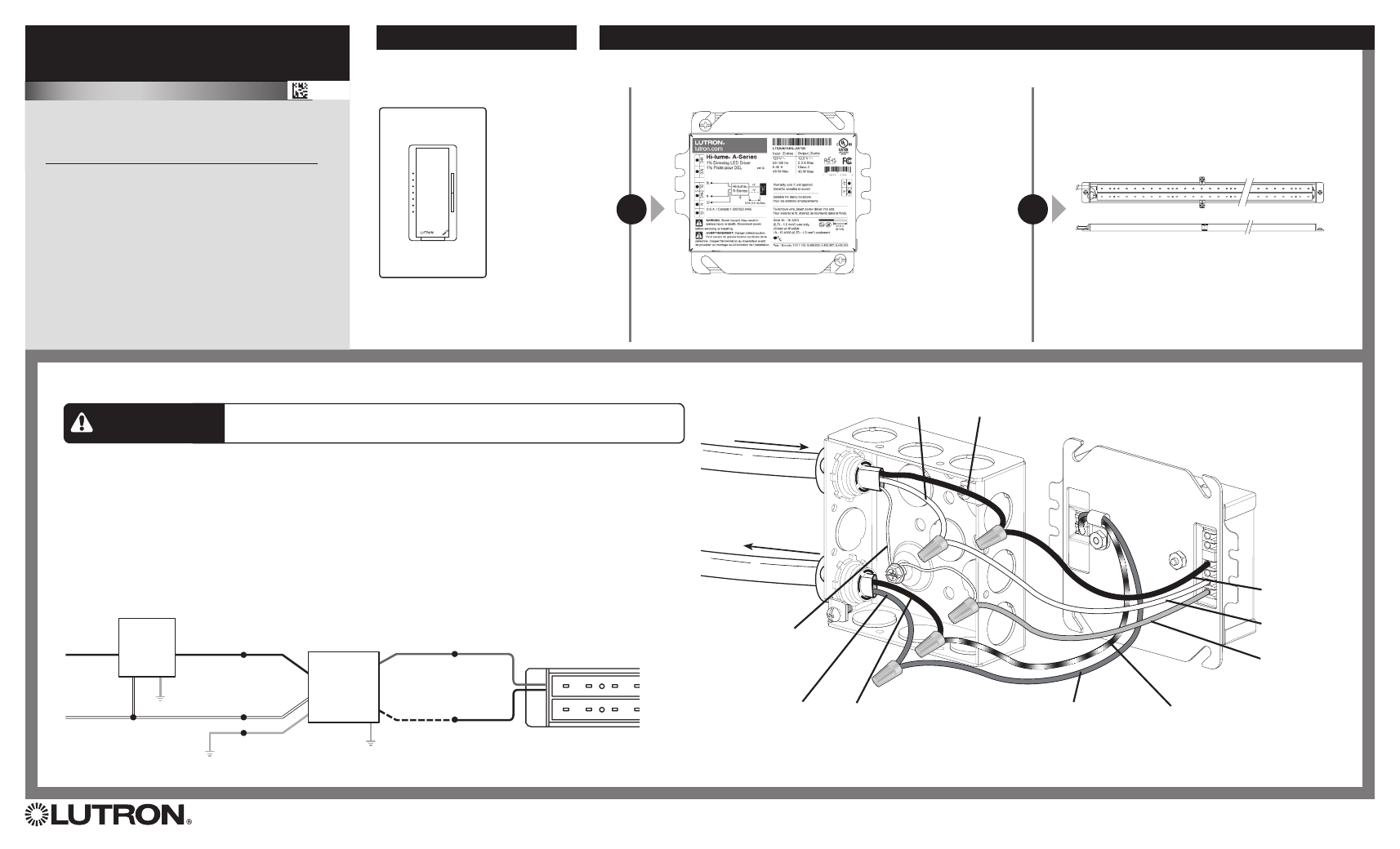

Pilote LTE à 2 fils à phase directe
homologué ULR | Installation
Remarques importantes :
Veuillez lire avant l'installation.
• À faire installer par un électricien qualifié conformément à
tous codes électriques locaux et nationaux.
• N'utilisez que des conducteurs en cuivre.
• Utilisation à l'intérieur seulement.
• Veillez à ce que le type de pilote et sa caractéristique
nominale conviennent à l'application.
• Ne l'installez PAS si le produit présente des dommages
visibles.
• Si de l'humidité ou de la condensation est apparente,
laissez le produit sécher avant son installation.
• Fonctionnement seulement entre 0 °C (32 °F) et 40 °C (104 °F).
• 0 à 90 % d’humidité, sans condensation.
Pour chaque système, assurez-vous d’avoir :
Une commande Lutron compatible 1, 2
Composants requis
Installer le pilote homologué ULR
Lors de l’installation du pilote homologué ULR, câblez comme indiqué.
1. Enlevez le pilote et la plaque de montage du reste du boîtier de raccordement. N’enlevez pas le pilote
de la plaque de montage.
2. En utilisant les conducteurs et la terre (rassemblés dans le boîtier de raccordement), effectuez les raccords
d’alimentation, de charge et de mise à la terre avec les serre-fils fournis (consultez les schémas de câblage).
3. Réinstallez le pilote de DEL et la plaque de montage sur le boîtier de raccordement.
4. Assurez-vous qu’un variateur et une charge compatibles sont installés et rétablissez l’alimentation du circuit.
Consultez au verso une liste des Commandes Compatibles.
AVERTISSEMENT Risque d'électrocution. Peut causer des blessures graves ou la mort. Coupez
l'alimentation au niveau du disjoncteur avant d'installer l'unité.
Commandes nécessitant un fil de neutre
+
041433
Rév. C
01/2014
Commande
à fil de
neutre
LutronR Pilote de
gradation de
DEL de A-Series
homologué ULR
Hi-lumeR
Conducteur soumis à une gradation (noir) Conducteur + V (Rouge) + DEL
- V
(Noir à rayure blanche)
DEL–
Neutre (Blanc)
Neutre
Neutre
Masse 6
Mise à la terre
Masse (Vert) 6
6 Le pilote et le boîtier de raccordement doivent être mis à la terre conformément aux codes électriques locaux et nationaux.
La masse est fournie par la mise à la terre du boîtier de raccordement et l’utilisation du fil vert de raccordement à la terre.
1 Consultez la liste des commandes compatibles
au verso.
2 Veuillez consulter la fiche d’installation de votre
commande pour les instructions de câblage.
Lutron Electronics Co., Inc. | 7200 Suter Road
Coopersburg PA, 18036-1299
+
LTEA4U1UKL-AV120 (12 V)
LTEA4U1UKL-CV240 (24 V)
LTEA4U1UKL-XXXXX
120 V~ 50 / 60 Hz Pilote de homologué UL
R
120 V~ 50/60 Hz
De la ligne /
commande
Vers la charge
à DEL
Terre / Dénudé
+ DEL - DEL
Conducteur soumis à une gradation Neutre
Moteur d’éclairage à DEL
Au moins un pilote LTE de A-Series homologué ULR Hi-lume R 3
Au moins une charge à DEL compatible
(moteur d’éclairage)
4, 5
4 5 W minimum.
5 La valeur nominale de la charge doit correspondre à la
plage de sortie du pilote.
3 La plage de sortie du pilote est réglée à l’usine.
Différentes valeurs nominales de sortie sont disponibles pour
différentes charges.
+ V
(Rouge)
- V
(Noir à rayure blanche)
Masse
(Vert)
Neutre
(Blanc)
Conducteur
soumis à une
gradation (Noir)
Besoin d’aide ? www.lutron.com/hilumeled ou appelez le Centre d’Excellence des DEL de Lutron au 1.877.346.5338 Français
