GW Instek AFG-2000 User Manual User Manual
Page 82

AFG-2000 Series User Manual
80
SYNC Output For
FSK
SYNC output: TTL square waveform with a 50%
duty cycle. The SYNC output is at a logically high
level when the modulated output is positive (The
SYNC output is synchronized to the modulated
output frequency).

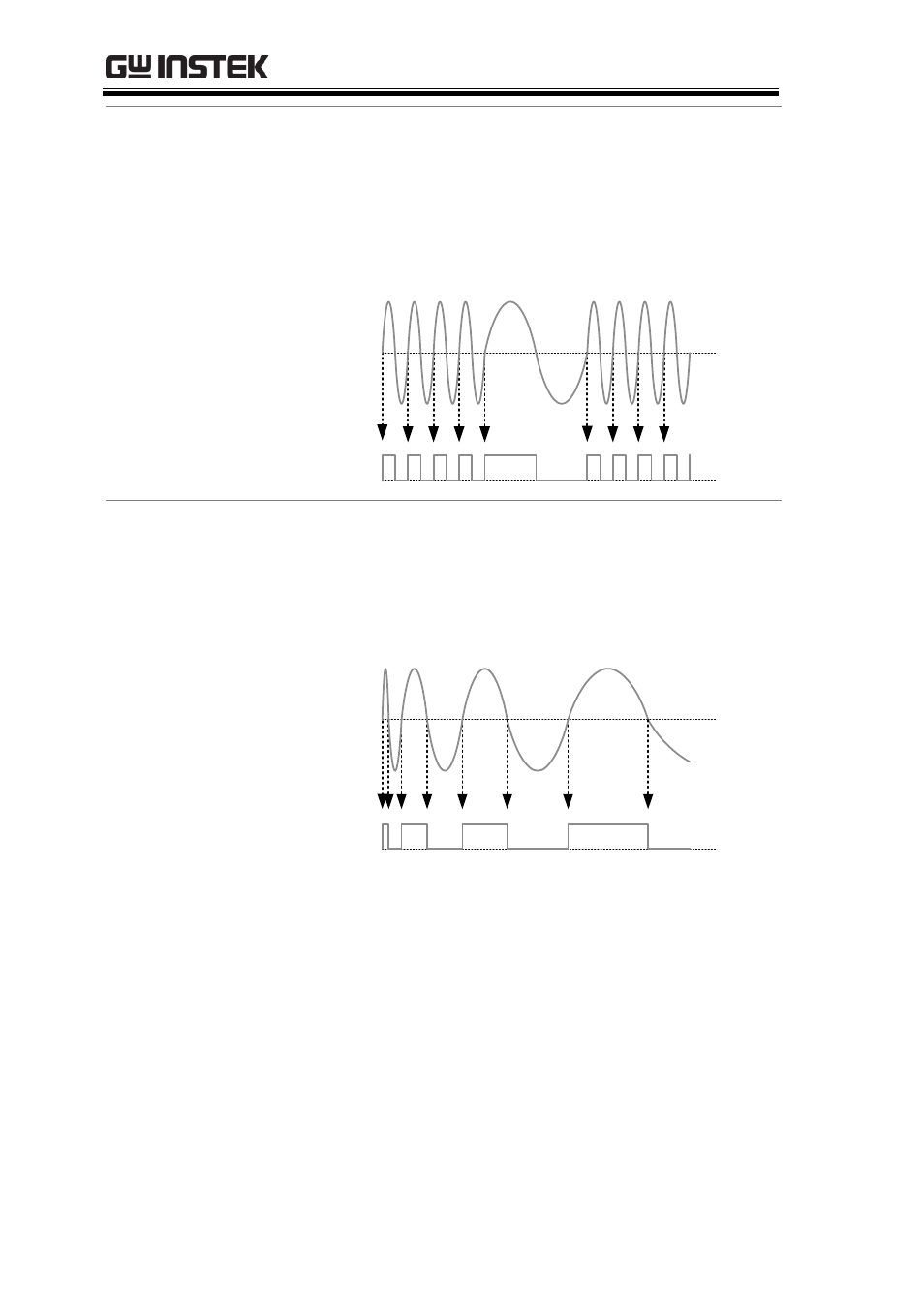

Output diagram
FSK output
SYNC output
0V
0V
SYNC Output For
Sweep
SYNC output: TTL square waveform. The SYNC
output is at a logically high level when the sweep
output is positive (The SYNC output is
synchronized to the sweep output frequency).
Output diagram
Sweep output
SYNC output
0V
0V
