GW Instek AFG-2000 User Manual User Manual
Page 15

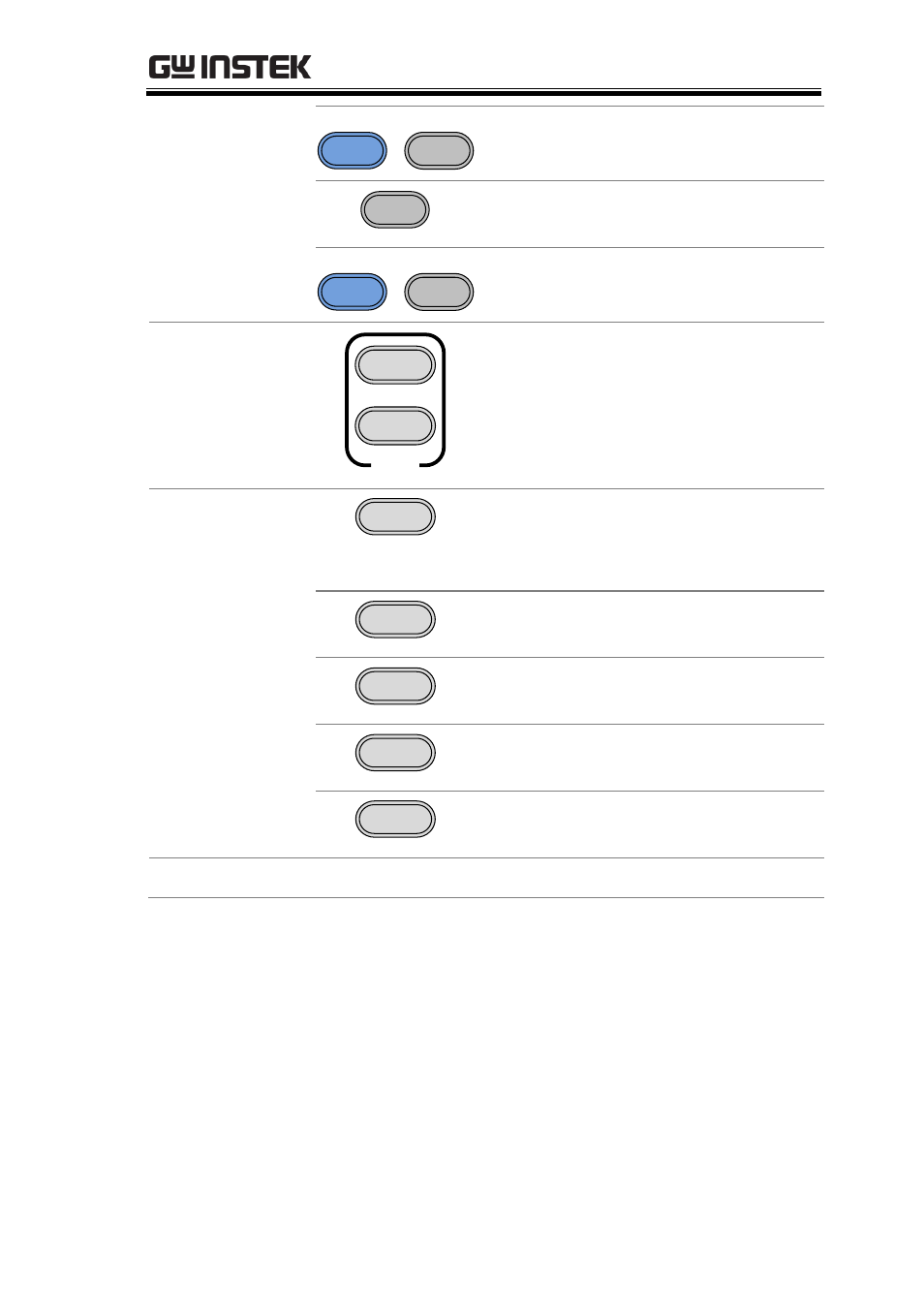

GETTING STARTED
13
Shift
+
Start/Stop
Sweep
Sets the Start or Stop frequency*.
Count
Turns the frequency counter
on/off*.
Shift
+
Gate
Count
Sets the frequency counter gate
time*.
ARB edit keys
ARB
Value
Point
Arbitrary waveform editing keys.
The Point key sets the ARB point
numbers.
The Value key sets the amplitude
value of the selected point.
Function keys
FUNC
The FUNC key is used to select
the output waveform type:
Sine, Square, Ramp, Noise, ARB.
FREQ
Sets the frequency of the selected
waveform.
AMPL
Sets the amplitude of the selected
waveform.
OFST
The OFST sets the DC offset for
the selected waveform.
DUTY
The DUTY key sets the duty cycle
of square and ramp waveforms.
*indicates functions/features for the AFG-2105/2112/2125 only.
