Page 46

AFG-2000 Series User Manual
44

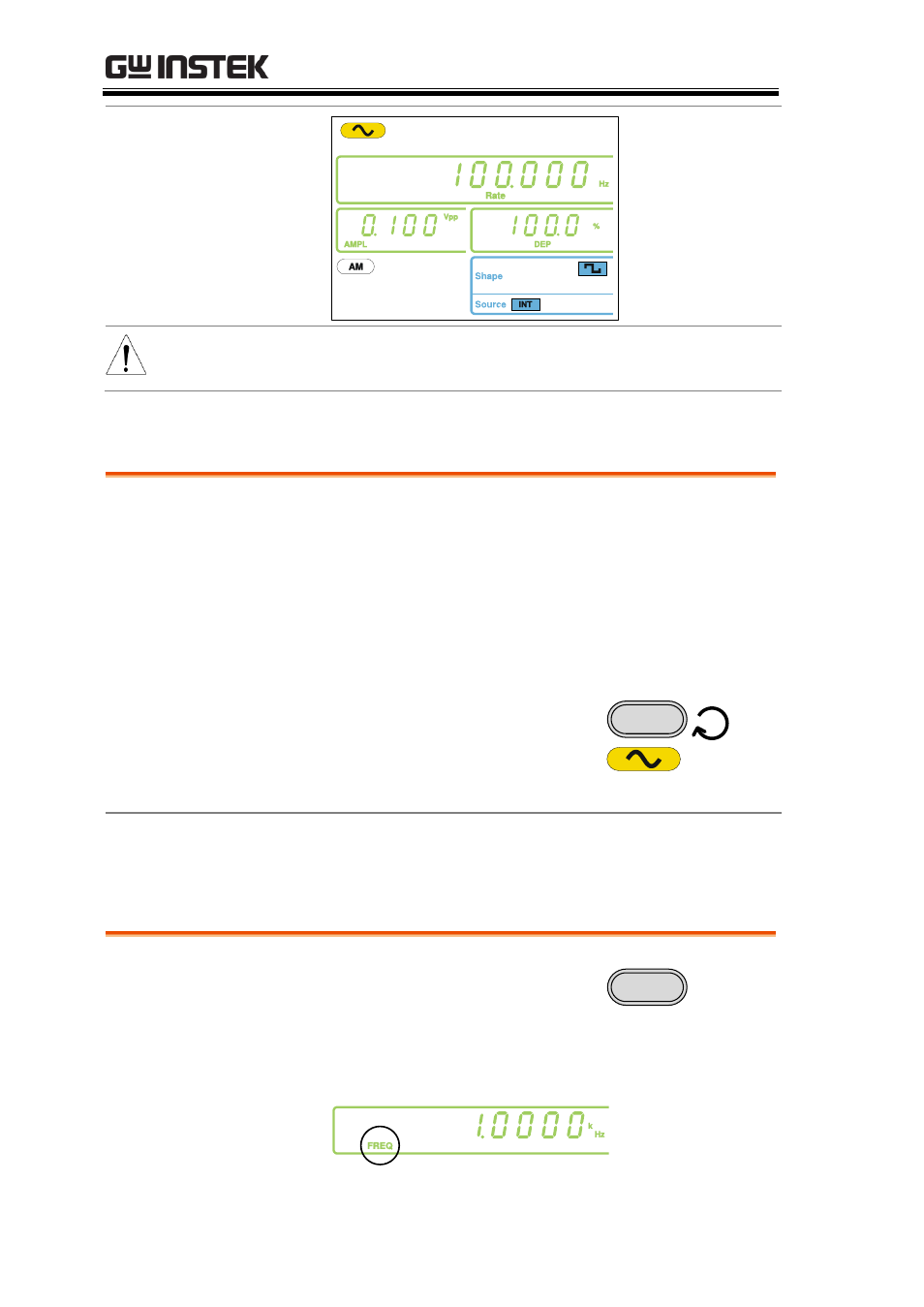

Example:
AM activated
Note
AM modulation can be deactivated by pressing the
AM key again.
AM Carrier Waveform
Background
The FUNC key selects the AM carrier waveform.
Sine, square or ramp waveforms can be used as the
carrier. The default waveform is set to sine. Noise
is not available as a carrier shape. Before the
carrier shape can be selected, ensure AM is active,
page 43.
Selecting the
Carrier Shape
1. Press the FUNC key
repeatedly to select a
carrier waveform (Sine,
Square, Ramp).
FUNC
→
Range
AM Carrier Shape sine, square, ramp
Setting the Carrier Frequency
Panel Operation
1. Press FREQ key.
FREQ
2. The FREQ icon will flash in the frequency
display area.
